Konvertieren von Baugruppenkomponenten in Objekte

Mit der Funktion In Objekte konvertieren können Sie importierte CAD-Modelle in Factory-Objekte konvertieren. Wenn Sie beispielsweise Komponentendaten von einem Lieferanten erhalten, die Sie auswerten oder für die Sie eine Kollisionserkennung durchführen möchten, können Sie die Daten mit dieser Funktion schnell in ein Factory-Objekt konvertieren, das Sie in Layouts platzieren können.

Der Konvertierungsvorgang:

• Erstellt ein Objekt für jedes ausgewählte Modell.
• publiziert das Objekt in der Objektbibliothek.
• ersetzt das ausgewählte Modell ggf. durch das neu erstellte Objekt.

So konvertieren Sie Baugruppenkomponenten in Objekte:

1. Beginnen Sie ein neues Layout.
2. Klicken Sie in der Multifunktionsleiste Factory auf Modell einfügen, um die Daten zu importieren.
3. Wählen Sie die zu importierende Datei aus, und klicken Sie auf Öffnen.

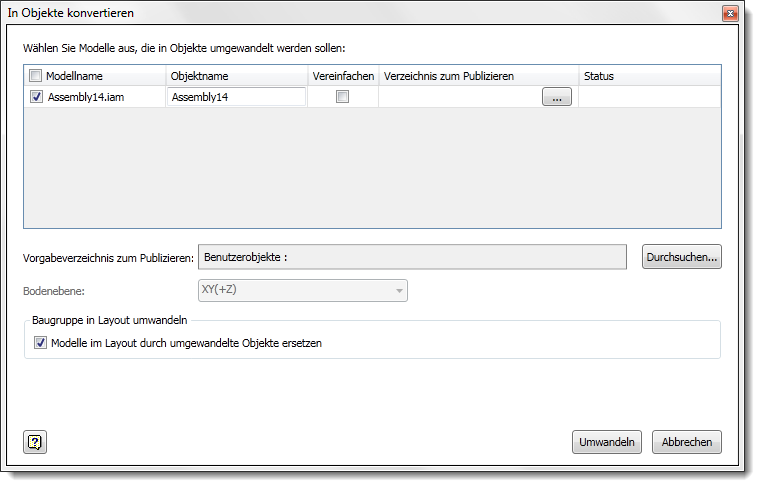

4. Klicken Sie in der Multifunktionsleiste Factory auf In Objekte konvertieren, um eine Liste der Bauteile oder Unterbaugruppen innerhalb des Modells anzuzeigen, die in Objekte konvertiert werden können. Sie können auch mit der rechten Maustaste auf ein Objekt klicken und Factory > In Objekte konvertieren auswählen, um die Liste aufzurufen.








5. Wählen Sie die zu konvertierenden Elemente unter der Überschrift Modellname aus, oder klicken Sie auf das Kontrollkästchen neben der Überschrift, um alle Elemente auszuwählen.
6. Ändern Sie den Objektnamen wie gewünscht. Als Name wird automatisch der importierte Modellname vorgegeben.
7. Wählen Sie Vereinfachen aus, um eine Baugruppe als einzelnes Bauteil zu publizieren. Bei Auswahl dieser Option kann die Leistung verbessert und die Dateiverwaltung vereinfacht werden, da während der Konvertierung und beim Platzieren des Objekts in Layouts weniger Dateien erstellt werden.
8. Geben Sie ein Vorgabeverzeichnis zum Publizieren an, um die ausgewählten Objekte im selben Verzeichnis zu publizieren. Um ein bestimmtes Objekt in einem anderen Verzeichnis zu speichern, geben Sie das Verzeichnis im Feld Verzeichnis zum Publizieren des Objekts in der Modellauswahlliste ein.
9. Wählen Sie beim Konvertieren einer Inventor-Baugruppendatei die Option Bodenebene für das neue Objekt aus, sodass es ordnungsgemäß auf der Factory-Grundfläche ausgerichtet wird. Wenn Ihre Baugruppe bereits in der XY(+Z)-Ebene ausgerichtet ist, müssen Sie hier keine Auswahl treffen, da es sich hierbei um die Vorgabeausrichtung für umgewandelte Objekte handelt. Diese Dropdown-Liste ist nicht aktiv, wenn die Datei bereits ein Factory-Layout ist.
10. Wählen Sie Modelle im Layout durch umgewandelte Objekte ersetzen aus, um das Modell im aktuellen Layout automatisch durch die neu erstellten Objekte zu ersetzen. Wenn Sie diese Option nicht auswählen, werden die Objekte zwar dennoch erstellt und Ihrer Benutzerobjektbibliothek hinzugefügt, das Modell verbleibt jedoch im Layout.
11. Klicken Sie auf Umwandeln, um die Objekte zu erstellen.
