Eigenschaften unterstützen Sie beim Verwalten und Suchen von Objekten, Erstellen von Berichten und Aktualisieren von Stücklisten. Beachten Sie beim Zuweisen oder Aktualisieren von Objekteigenschaften folgende Punkte:

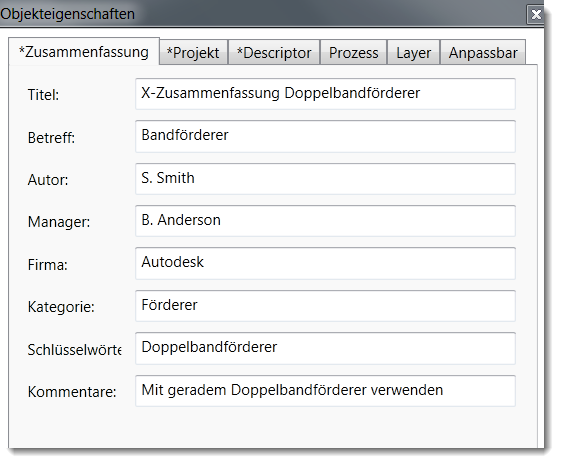

, um das Fenster Eigenschaften zu öffnen.

| Dateiuntertyp | Dateityp, z. B. DWF oder IPT |
| Bauteilnummer | Bauteilnummer des Objekts. Wenn Sie diese leer lassen, wird automatisch der Dateiname als Bauteilnummer zugewiesen. |
| Bestandsnummer | Bestandsnummer des Objekts |
| Beschreibung | Eine kurze Beschreibung des Objekts |
| Versionsnummer | Dateirevisionsnummer |
| Projekt | Projektname |
| Konstrukteur | Projekt- oder Modellkonstrukteur |
| Bevollmächtigter | Unterzeichnungsbevollmächtigter |
| Kostenstelle | Kostenstelle für das Objekt |
| Geschätzte Kosten | In der Stückliste und anderen Kostenberechnungen herangezogene Kosten für das Objekt |
| Erstellungsdatum | Heutiges Datum. Klicken Sie auf das Kalendersymbol, um ein anderes Datum auszuwählen. |
| Anbieter | Name des Herstellers oder Lieferanten, wenn es sich um ein Drittanbieterobjekt handelt |
| WEB-Verknüpfung | Zuliefererverknüpfung oder andere relevante Website-Adresse |
| Prozessobjekt | Aktivieren Sie dieses Kontrollkästchen, um dieses Objekt als Simulationsobjekt festzulegen, und wählen Sie dann den Objekttyp aus: Puffer, Prozessor oder Quelle. Die angezeigten Felder variieren je nach ausgewähltem Objekttyp. |
| Puffer |
Puffer speichern vorübergehend die von einem Prozessor erzeugten Elemente. Name: Puffername, z. B. storage1 Kapazität: Gibt an, wie viele Elemente der Puffer speichern kann. |
| Prozessor |
Prozessoren erhalten Quellmaterialien oder Bauteile und führen Vorgänge für diese durch. Name: Prozessorname, z. B. Basisbaugruppe Beschreibung: Prozessorbeschreibung MTBF: Mittlere Zeit zwischen Fehlern für diesen Prozessor und dessen Vorgänge. Beispiel: 4400 Std. zeigt an, dass der Prozessor durchschnittlich 4400 Stunden ausgeführt wird, bevor ein Fehler auftritt. MTTR: Mittlere erforderliche Zeit zum Reparieren dieses Prozessors nach einem Fehler. Beispiel: 60 Min. zeigt an, dass die Reparatur durchschnittlich 60 Minuten dauert. Kostensatz einrichten: Einrichtungsausgaben geteilt durch die Einrichtungszeit Verarbeitungskostensatz: Verarbeitungsausgaben geteilt durch die Verarbeitungszeit Betriebszeit (%): Zeitanteil, in dem der Prozessor ausgeführt wird Energieverbrauchsrate: Anzahl der verarbeiteten Elemente pro Energieeinheit Prozessorvorgänge: Name: Name des gesamten Prozessmodells, dem dieser Prozessor angehört; z. B. Motorbaugruppe Verarbeitungszeit: Anzahl der in der ausgewählten Zeiteinheit verarbeiteten Elemente Einrichtungszeit: Erforderliche Zeit zum Einrichten des Prozessors, um den Vorgang auszuführen Sequenzielle Operationen: Vorgänge in der angezeigten Reihenfolge ausführen. Klicken Sie zum Hinzufügen eines Vorgangs zur Liste auf |
| Source |
Quellen sind Rohmaterialien oder Bauteile, die in einen Factory-Arbeitsablauf gelangen. Name: Quellname, z. B. Metallstange Ausgabegeschwindigkeit: Anzahl der Elemente, die die Quelle in der ausgewählten Zeiteinheit liefert Unendliche Zufuhr: Gibt an, dass eine unbegrenzte Zufuhr verfügbar ist. Wenn die Zufuhr begrenzt ist, lassen Sie diese Option leer, und geben Sie einen Wert in das Feld Gesamtzahl der Bauteile ein. Gesamtzahl der Bauteile: Anzahl der aus dieser Quelle verfügbaren Elemente |
Wählen Sie Layer für Objekt angeben, um einen Layer mit diesem Objekt zu verknüpfen. Wenn Sie dieses Kontrollkästchen nicht aktivieren, wird das Objekt im aktuellen DWG-Layer in AutoCAD bzw. in Layer 0 in Inventor platziert. Wenn Sie einen neuen Layer erstellen möchten, geben Sie einen Namen in das Textfeld ein, und wählen Sie eine Farbe für den Layer aus. Um einen vorhandenen Layer auszuwählen, wählen Sie einen Wert aus der angezeigten Liste aus. Die angezeigte Liste wird aus der unter Objekterstellung auf der AutoCAD-Registerkarte Optionen Factory-Objekte angegebenen Datei abgerufen. Wenn in den Einstellungen keine Datei angegeben ist, ist die Layer-Liste leer. Weitere Informationen finden Sie unter Festlegen von Factory-Objektvorgaben.
| Name | Geben Sie einen neuen Eigenschaftsnamen ein, oder wählen Sie eine bestehende anpassbare Eigenschaft zur Bearbeitung aus. |
| Typ | Wählen Sie einen Datentyp aus. |
| Wert | Geben Sie einen Wert ein, der dem ausgewählten Datentyp entspricht. |
| Kategorie | Geben Sie einen neuen Kategorienamen ein, oder wählen Sie eine vorhandene Kategorie aus. |
Nachdem Sie diese Eigenschaften definiert und das Objekt publiziert haben, können Sie es in AutoCAD- und Inventor-Layouts platzieren.
