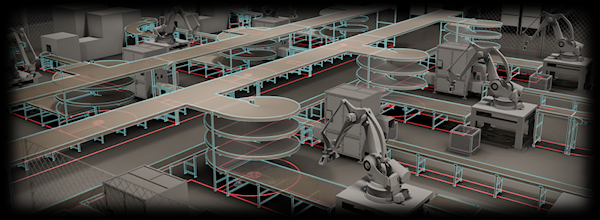

Die AutoCAD Factory Design Utilities stellen Entwurfswerkzeuge und eine optimierte Umgebung für Factory-Grundflächen-Layouts bereit. Damit können auch veraltete DWG-Factory-Layouts geöffnet und diesen Zeichnungen Factory-Intelligenz hinzugefügt werden. Anschließend können die Factory-Zeichnungen zum Auffüllen eines 3D-Layouts in Inventor Factory verwendet werden.
2D-Factory-Layouts
Ein 2D-Factory-Layout ist ein DWG-Modell einer Fabrik, eines Lagerhauses oder einer Büroumgebung. Größe und Komplexität können von einer einzelnen Arbeitszelle bis hin zu einer kompletten Fabrik reichen. Das Layout kann Bauelemente wie Wände, Säulen und Versorgungssysteme enthalten. Sie können das Layout der einzelnen Ausrüstungsteile und Routing-Wege für jedes Produkt erstellen.
Über die AutoCAD Factory Design Utilities können Sie dem Factory-Layout Intelligenz hinzufügen. Die Intelligenz kann einem älteren Objekt-Layout oder einer neuen Datei hinzugefügt werden. Die zusätzlichen Daten enthalten die erforderlichen Informationen zum Analysieren von Layouts, Erstellen von Berichten und zum automatischen Auffüllen des Factory-Layouts mit 3D-Inhalten in Inventor Factory.
Ein typischer Arbeitsablauf umfasst Folgendes:
- Erstellen Sie ein vereinfachtes Layout (z. B. rechteckige Formen), und weisen Sie die Stationsinformationen zu.
- Erstellen Sie Produkte, die mit den definierten Stationen hergestellt werden sollen.
- Erstellen Sie Produkt-Routings durch die Stationen.
- Speichern Sie das Ergebnis als 2D-DWG-Factory-Layout.
- Übernehmen Sie es in Navisworks Factory mithilfe des Befehls Navisworks synchronisieren oder in Inventor Factory mit dem Befehl Inventor synchronisieren oder dem Inventor Factory-Befehl Neues Layout aus DWG, und füllen Sie es mit 3D-Objekten. (Wenn in dem DWG-Layout 2D-Objekte und verkettbare Objekte vorhanden sind, werden diese beim Öffnen in Inventor automatisch durch die entsprechenden 3D-Objekte ersetzt.)
Suite-Arbeitsabläufe
AutoCAD Factory stellt für Suite-Arbeitsabläufe zahlreiche Werkzeuge bereit, mit denen Sie eine Zuordnung zwischen einer 2D-AutoCAD-Zeichnung und einem 3D-Layout in Inventor Factory und Navisworks Factory vornehmen können. Die als Layout-Synchronisierung bezeichnete Verknüpfung kann zwischen Inventor oder Navisworks und AutoCAD Architecture oder AutoCAD Mechanical hergestellt werden. Beachten Sie, dass die Verknüpfung von AutoCAD Factory mit Navisworks Factory nur in eine Richtung funktioniert. Die Verknüpfung zwischen AutoCAD Factory und Inventor Factory ist jedoch bidirektional.
Unter Suite-Arbeitsabläufe finden Sie die folgenden Befehle:
- Inventor synchronisieren: Startet Inventor und erstellt aus einer geöffneten 2D-Zeichnung ein 3D-Factory-Layout.
- Aus Inventor erstellen: Erstellt aus einem vorhandenen 3D-Factory-Layout eine 2D-AutoCAD-Zeichnung.
- Aus Inventor aktualisieren: Alle Änderungen, die an einem 3D-Inventor Factory-Layout durchgeführt werden, werden in der 2D-AutoCAD-Zeichnung reproduziert.
- Verknüpfung mit Inventor lösen: Löst die assoziative Verknüpfung zwischen den AutoCAD- und Inventor-Layouts.
- Navisworks synchronisieren: Startet Navisworks und erstellt aus einer geöffneten 2D-Zeichnung ein 3D-Factory-Layout.
- Prozess erstellen: Öffnet das webbasierte Prozessmodellierungswerkzeug Process Analysis 360, mit dem Sie Simulationen ausführen und die Leistung optimieren können.
