So prüfen Sie die hydraulische Leistung eines Kanalsystems

Führen Sie eine visuelle Kontrolle durch und überprüfen Sie die Daten der Staulinie und Energiehöhenlinie für ein ausgewähltes Kanalsystem. Stellen Sie überlastete Rohre und überflutete Schächte fest. Passen Sie die Einstellung für die jährliche Überschreitungswahrscheinlichkeit auf die Modellleistung unter verschiedenen Sturmstärken an.

1. Führen Sie Größe von Entwässerungsnetz festlegen aus, wenn Sie den Befehl seit den letzten Änderungen am Entwässerungsnetz nicht ausgeführt haben.

   Klicken Sie auf .

2. Klicken Sie auf (Leistung prüfen).

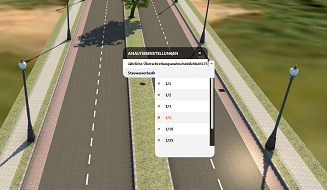

3. Optional können Sie vor Auswahl des ersten Rohrverbinders die Einstellung für die jährliche Überschreitungswahrscheinlichkeit anpassen. Vorgabeeinstellung = 1/10.

4. Folgen Sie den Anweisungen in der QuickInfo am unteren Rand des Ansichtsbereichs.
Anmerkung: Sie können keine unterirdischen Entwässerungskonstruktionen über die Straßen- bzw. Geländeoberfläche hindurch auswählen. Navigieren Sie unterhalb der Oberfläche, um die Konstruktionen auszuwählen.
• Wählen Sie einen ersten Rohrverbinder. (Die Auswahl wird gelb hervorgehoben.)


  Sie können eine Auswahl von Rohrverbindern vor dem Starten der Analyse ändern, indem Sie erneut auf den Rohrverbinder klicken, um die Auswahl aufzuheben, und anschließend einen anderen Rohrverbinder auswählen.)

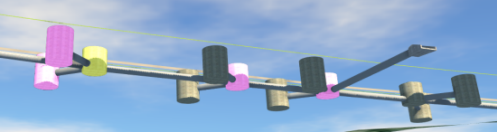

• Wählen Sie einen zweiten Rohrverbinder aus der verfügbaren Auswahl. (Dieser wird lila hervorgehoben.)

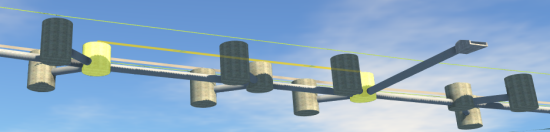

• Das zu analysierende Kanalsystem ist jetzt zwischen den zwei gelben Rohrverbindern markiert.

5. Klicken Sie auf die EINGABETASTE, um die Analyse zu starten.

Durch den Vorgang Leistung prüfen wird Folgendes zurückgegeben:

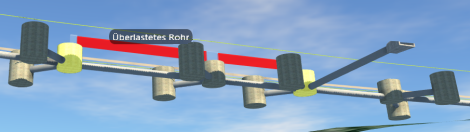

• Beschriftet einen überlasteten Zulauf oder einen überfluteten Schacht.

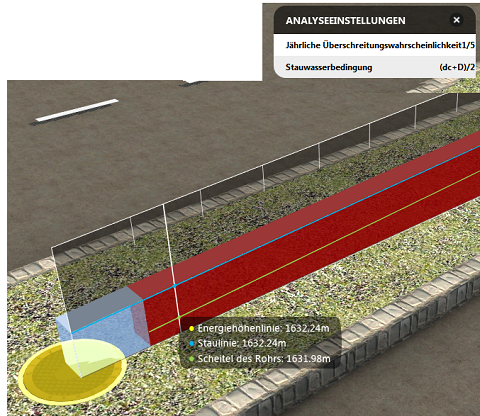

• Visuelle Analyse der Stau- und Energiehöhenlinie, gemessen am Scheitel des Rohrs. Um die Daten zu überprüfen, verschieben Sie den Cursor über den vertikalen Balken entlang des schraffierten Begrenzungsrahmens.

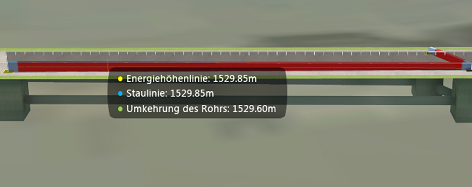

  Blauer Balken: Die Tiefe des Wassers im Rohr (nicht der Fluss), das heißt die Staulinie.

  Grüne Linie: Der Scheitel oder die Innenseite des Rohrs.

  Gelbe Linie: Die Energiehöhenlinie.
