Im Ansichtsbereich können Erfassung, Ausbreitung und Bypass des Zulaufs visuell überprüft werden. Auf der Objektkarte eines ausgewählten Zulaufs unter Analyse sind die Daten des Zulaufs aufgeführt, beispielsweise Abflussbeiwert, Entwurfsfluss, abgefangener Fluss und Wirkungsgrad (Prozent). Drainage Design führt eine erneute Berechnung der Daten in Echtzeit durch, während Sie die Platzierung oder Größe eines Zulaufs anpassen.
Wählen Sie einen Zulauf, um die Analyse der zugehörigen Leistung anzuzeigen:

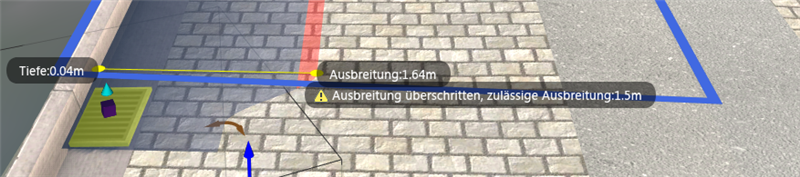

- Im Ansichtsbereich können Sie Erfassung, Ausbreitung und Bypass für das Wasser anzeigen. Halten Sie den Mauszeiger über die Kante einer Ausbreitungslinie des Zulaufs, um die Daten anzuzeigen.
- Aktivieren Sie auf der Objektkarte des Zulaufs die Option Zufluss und Ausbreitung (falls nicht aktiviert). Überprüfen Sie den Wirkungsgrad (in Prozent) des Zulaufs sowie andere zugehörige Daten.
Die Zulaufanalyse wird in Echtzeit, während Sie arbeiten, durchgeführt. Wenn Sie einen Zulauf verschieben oder dessen Größe oder Material anpassen, gibt die Analyse diese Änderungen im Ansichtsbereich und auf der Objektkarte wieder.
Zulaufanalyse und Komponentenstraßen

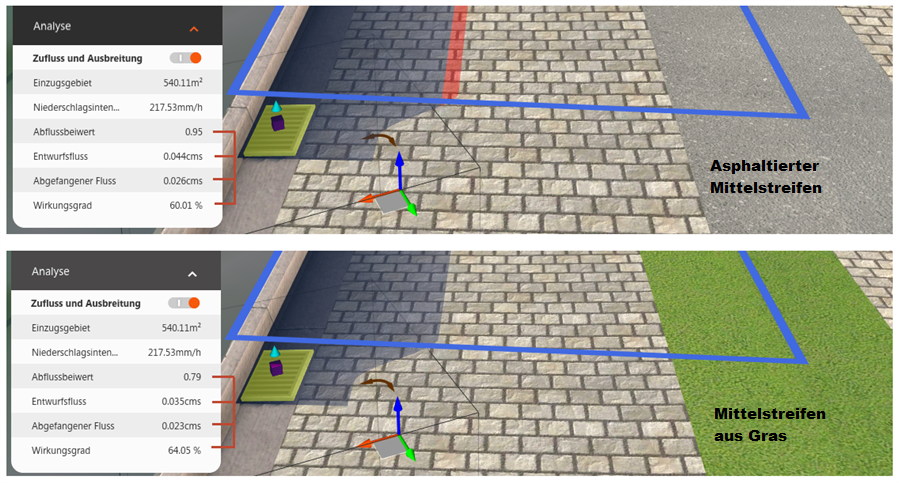

Bei der Zulaufanalyse werden unterschiedliche Abflussbeiwerte für verschiedene Materialien in einer Komponentenstraße berücksichtigt. Im folgenden Vergleich zeigen die Analysedaten auf den Objektkarten die Auswirkungen beim Ersetzen eines geneigten asphaltierten Mittelstreifens durch einen Mittelstreifen aus Gras bei sonst gleichbleibenden Zuläufen und Bedingungen. Beachten Sie, dass der Wert für Ausbreitung bei Asphalt die empfohlene zulässige Ausbreitung überschreitet (roter Bereich). Indem Sie zu einem Mittelstreifen aus Gras wechseln, wird diese Bedingung korrigiert.
