Ein vertikaler Schnittpunkt (TS-Punkt) auf einer Entwurfsstraße kann mit einer der folgenden Methoden verschoben werden:
- Abhängig von Station und Höhe
- Abhängig von der zuführenden oder wegführenden Neigung
- Angabe durch numerische Eingabe von Station und Höhe
- Ohne Abhängigkeiten
Tipp: Um mehrere TS gleichzeitig zu verschieben, wählen Sie sie in der Gruppe Höhenplan aus, indem Sie bei gedrückter UMSCHALT- oder STRG-TASTE klicken.
Abhängig von Station und Höhe
- Klicken Sie auf
Bearbeiten. - Wählen Sie die Entwurfsstraße aus.
- Drehen und neigen Sie das Modell, sodass die vertikalen Manipulatoren sichtbar sind.
- Klicken Sie auf den TS, den Sie verschieben möchten.

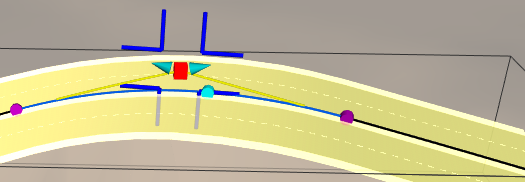

Blaue Hilfslinien werden angezeigt, die die Richtung angeben, auf die die Bewegung eingeschränkt wirkt.
- Ziehen Sie den TS entlang der blauen Hilfslinien:
- Ziehen Sie horizontal, um die Station zu ändern.
- Ziehen Sie vertikal, um die Höhe zu ändern.
Abhängig von der zuführenden oder wegführenden Neigung
- Klicken Sie auf Bearbeiten.
- Wählen Sie die Entwurfsstraße aus.
- Drehen und neigen Sie das Modell, sodass die vertikalen Manipulatoren sichtbar sind.

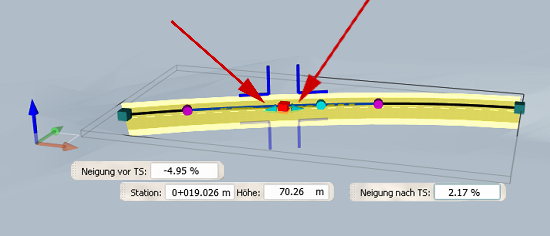

- Klicken Sie auf den Manipulator für die Neigung, die beibehalten werden soll.
- Ziehen Sie den Manipulator entlang der Tangente.
Der Bogen bewegt sich entlang der Tangente und sein Radius bleibt erhalten. Die angrenzende Neigung wird entsprechend aktualisiert.
Angabe durch numerische Eingabe von Station und Höhe
- Klicken Sie auf Bearbeiten.
- Wählen Sie die Entwurfsstraße aus.
- Passen Sie die Drehung und die Neigung des Modells so an, dass die vertikalen Manipulatoren sichtbar sind.
- Klicken Sie auf den TS, den Sie verschieben möchten.

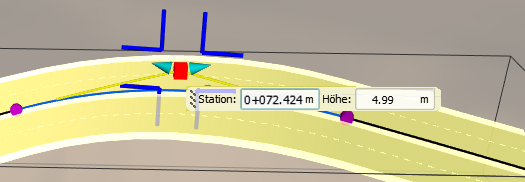

- Geben Sie die gewünschten Werte für die Station und Höhe im Mini-Werkzeugkasten ein.
Nicht eingeschränkte Verschiebung
- Klicken Sie auf Bearbeiten.
- Wählen Sie die Entwurfsstraße aus.

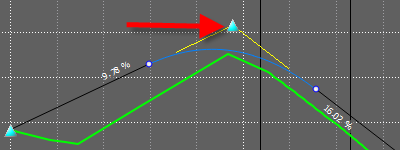

- Klicken Sie im Höhenplan auf den TS, den Sie verschieben möchten, und ziehen Sie ihn an die gewünschte Position. Um mehrere zu verschiebende TS auszuwählen, klicken Sie bei gedrückter STRG- oder UMSCHALTTASTE.
