So geben Sie Vermeidungsbereiche an

Importieren Sie Überdeckungen und konfigurieren Sie sie als Vermeidungsbereiche oder skizzieren Sie Vermeidungsbereiche mithilfe der Gruppe Trassenoptimierung (Vorschau). Vermeidungsbereiche werden als Kostenzonen eingefügt, wenn Sie eine optimierte Straßentrasse generieren.

So skizzieren Sie einen Vermeidungsbereich für die Trassenoptimierung

1. Klicken Sie auf .
2. Klicken Sie in der Gruppe Trassenoptimierung auf Erweiterte Einstellungen.
3. Klicken Sie auf Kostenzonen und Eignungskarte.

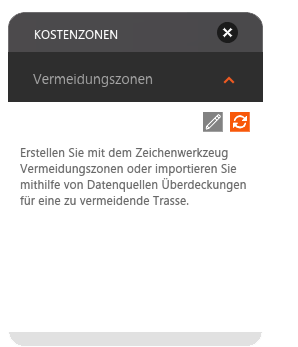

4. Klicken Sie auf Vermeidungszonen zeichnen, um die Objektkarte für Kostenzonen anzuzeigen.

5. Klicken Sie auf in der Kostenzonen-Objektkarte, um einen polygonalen Vermeidungsbereich zu skizzieren. Doppelklicken Sie, um den Vorgang abzuschließen.

So importieren Sie einen Vermeidungsbereich für die Trassenoptimierung

1. Aktivieren Sie den Trassenoptimierung-Vorschau-Service über die InfraWorks-Startseite.
2. Öffnen Sie das gewünschte Modell bzw. den Vorschlag.
3. Sie können einen polygonalen Bereich importieren, der den Vermeidungsbereich darstellt.
   Vermeidungsbereich-Polygone können von Dateien des Typs Autodesk AutoCAD Civil 3D DWG, IMX, CityGML, LandXML, SDF, SHP oder SQlite importiert werden. Außerdem können Sie Polygone über eine FDO-Datenbank-Verbindung importieren. Weitere Informationen finden Sie unter So importieren Sie Daten.

   Anmerkung: Der Optimierungsprozess erkennt nur importierte Polygone oder Bereiche, die Sie mithilfe des Vermeidungsbereich-Skizzierwerkzeugs skizzieren. Wenn Sie einen Vermeidungsbereich angeben möchten, den Sie bereits im InfraWorks 360-Modell skizziert haben, exportieren Sie diese Überdeckung in eine IMX-Datei und importieren Sie sie anschließend wieder in das Modell.
4. Klicken Sie mit der rechten Maustaste auf die Datenquelle, die Sie gerade in der Gruppe Datenquellen hinzugefügt haben, und wählen Sie Konfigurieren.
5. Legen Sie für das Feld Typ die Einstellung Überdeckungsflächen fest.
6. Wählen Sie auf der Registerkarte Kosten die Option Umweltverträglichkeit und anfallende Kosten für Trassenoptimierung einbeziehen. Legen Sie für Vermeidungstyp die Einstellung Vermeiden fest.
7. Klicken Sie auf Schließen & aktualisieren, um die Einstellungen auf das Modell anzuwenden.
8. Klicken Sie auf .

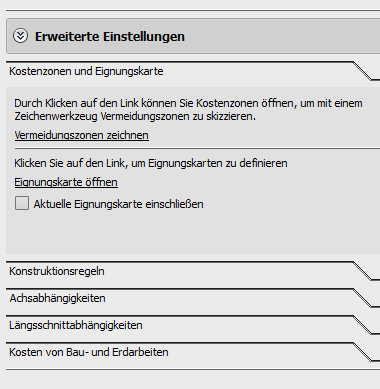

9. Klicken Sie auf Erweiterte Einstellungen in der Gruppe Trassenoptimierung.
10. Klicken Sie auf Kostenzonen und Eignungskarte.

    Die Überdeckungsfläche wird jetzt als Vermeidungsbereich aufgeführt.

Anmerkung: Weitere Informationen über das Definieren von Eignungskarten finden Sie im Video zu Eignungskarten (Vorschau).
