Info über 2D-Planen

Zugriff:

Multifunktionsleiste: Registerkarte CAM Gruppe 2D-Fräsen 2D-Planen

Die Strategie 2D-Planen wurde zum schnellen Planen von Bauteilen entwickelt, um das Rohteil für die weitere Bearbeitung vorzubereiten. Die Strategie kann aber auch zum allgemeinen Säubern flacher Bereiche verwendet werden.

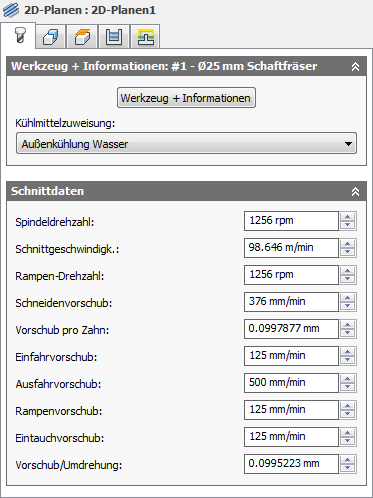

Einstellungen auf der Registerkarte Werkzeug + Informationen

Kühlmittel:

Der mit dem Werkzeug verwendete Kühlmitteltyp

Spindeldrehzahl:

Die Drehzahl der Spindel

Schnittgeschwindigkeit:

Die Spindeldrehzahl, ausgedrückt als die Oberflächengeschwindigkeit des Werkzeugs

Rampendrehzahl:

Die Drehzahl der Spindel beim Ausführen von Rampenbewegungen

Schneidenvorschub:

Der bei Schnittbewegungen verwendete Vorschub

Vorschub pro Zahn:

Der Schneidenvorschub, ausgedrückt als Vorschub pro Zahn

Einfahrvorschub:

Der bei der Einfahrt in eine Schnittbewegung verwendete Vorschub

Ausfahrvorschub:

Der bei der Ausfahrt aus einer Schnittbewegung verwendete Vorschub

Rampenvorschub:

Der bei helikalen Rampenbewegungen in das Rohteil verwendete Vorschub

Eintauchvorschub:

Der beim Eintauchen in das Rohteil verwendete Vorschub

Vorschub/Umdrehung:

Der Eintauchvorschub, ausgedrückt als Vorschub pro Umdrehung

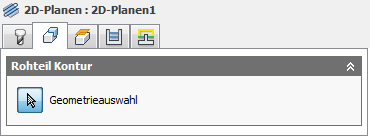

Einstellungen auf der Registerkarte Geometrie

Rohteilkontur

Aktivieren, um den Umfang des Rohteils anzugeben, bei dem eine Planen-Operation erfolgen soll

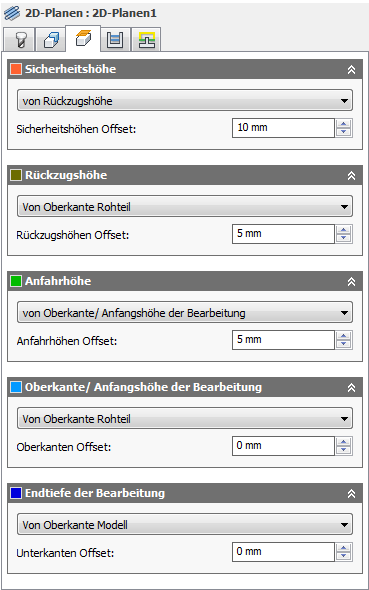

Einstellungen auf der Registerkarte Höheneinstellungen

Sicherheitshöhe

Die Sicherheitshöhe ist die erste Höhe, die das Werkzeug auf seinem Weg zum Beginn des Werkzeugwegs per Eilgang ansteuert.

Sicherheitshöhe

• Von Rückzugshöhe: Inkrementeller Versatz gegenüber der Rückzugshöhe.
• Von Anfahrhöhe: Inkrementeller Versatz von der Anfahrhöhe
• Von Oberkante/Anfangshöhe der Bearbeitung: Inkrementeller Versatz gegenüber der Oberkante/Anfangshöhe der Bearbeitung.
• Von Endtiefe der Bearbeitung: Inkrementeller Versatz gegenüber der Endtiefe der Bearbeitung.
• Von Oberkante Modell: Inkrementeller Versatz gegenüber der Oberkante Modell.
• Von Unterkante Modell: Inkrementeller Versatz gegenüber der Unterkante Modell.
• Von Oberkante Rohteil: Inkrementeller Versatz gegenüber der Oberkante Rohteil.
• Von Unterkante Rohteil: Inkrementeller Versatz gegenüber der Unterkante Rohteil.
• Von der ausgewählten Bearbeitungskontur: Inkrementeller Abstand von einer im Modell ausgewählten Kontur
• Von Auswahl: Inkrementeller Versatz gegenüber einem Punkt (Scheitelpunkt), einer Kante oder einer Fläche, der bzw. die auf dem Modell ausgewählt wurde.
• Ursprung (absolut): Absoluter Versatz vom Ursprung, der innerhalb der jeweiligen Operation entweder im Setup oder in der Werkzeugorientierung definiert wird.

Sicherheitshöhen-Offset:

Der Sicherheitshöhen-Offset wird in Abhängigkeit von dem in der oben stehenden Dropdown-Liste ausgewählten Sicherheitshöhenmodus angewendet.

Rückzugshöhe

Der Modus Rückzugshöhe legt die Höhe fest, zu der das Werkzeug nach oben verschoben wird, bevor die nächste Schnittbewegung erfolgt. Der Wert des Modus Rückzugshöhe muss über dem Wert für Anfahrhöhe und Oberkante/Anfangshöhe der Bearbeitung liegen. Der Modus Rückzugshöhe wird zusammen mit dem nachfolgenden Versatz zum Festlegen der Höhe verwendet.

Rückzugshöhe

• Von Sicherheitshöhe: Inkrementeller Versatz gegenüber der Sicherheitshöhe.
• Von Anfahrhöhe: Inkrementeller Versatz von der Anfahrhöhe
• Von Oberkante/Anfangshöhe der Bearbeitung: Inkrementeller Versatz gegenüber der Oberkante/Anfangshöhe der Bearbeitung.
• Von Endtiefe der Bearbeitung: Inkrementeller Versatz gegenüber der Endtiefe der Bearbeitung.
• Von Oberkante Modell: Inkrementeller Versatz gegenüber der Oberkante Modell.
• Von Unterkante Modell: Inkrementeller Versatz gegenüber der Unterkante Modell.
• Von Oberkante Rohteil: Inkrementeller Versatz gegenüber der Oberkante Rohteil.
• Von Unterkante Rohteil: Inkrementeller Versatz gegenüber der Unterkante Rohteil.
• Von der ausgewählten Bearbeitungskontur: Inkrementeller Abstand von einer im Modell ausgewählten Kontur
• Von Auswahl: Inkrementeller Versatz gegenüber einem Punkt (Scheitelpunkt), einer Kante oder einer Fläche, der bzw. die auf dem Modell ausgewählt wurde.
• Ursprung (absolut): Absoluter Versatz vom Ursprung, der innerhalb der jeweiligen Operation entweder im Setup oder in der Werkzeugorientierung definiert wird.

Rückzugshöhen-Offset:

Der Rückzugshöhen-Offset wird in Abhängigkeit von dem in der oben stehenden Dropdown-Liste ausgewählten Rückzugshöhenmodus angewendet.

Anfahrhöhe

Der Modus Anfahrhöhe legt die Höhe fest, zu der das Werkzeug im Eilgang verschoben wird vor dem Ändern zum Vorschub, um in das Bauteil einzutauchen. Der Modus Anfahrhöhe muss über der Oberkante / Anfangshöhe der Bearbeitung liegen. Bei einer Bohrung wird diese Höhe als die ursprüngliche Anfahrhöhe und Einstech-Rückzugshöhe verwendet. Der Modus Anfahrhöhe wird zusammen mit dem nachfolgenden Versatz verwendet, um die Höhe festzulegen.

Anfahrhöhe

• Von Sicherheitshöhe: Inkrementeller Versatz gegenüber der Sicherheitshöhe.
• Von Rückzugshöhe: Inkrementeller Versatz gegenüber der Rückzugshöhe.
• Deaktiviert: Deaktivieren Sie die Option Anfahrhöhe, um das Werkzeug im Eilgang auf die Einfahrt zu bewegen.
• Von Oberkante/Anfangshöhe der Bearbeitung: Inkrementeller Versatz gegenüber der Oberkante/Anfangshöhe der Bearbeitung.
• Von Endtiefe der Bearbeitung: Inkrementeller Versatz gegenüber der Endtiefe der Bearbeitung.
• Von Oberkante Modell: Inkrementeller Versatz gegenüber der Oberkante Modell.
• Von Unterkante Modell: Inkrementeller Versatz gegenüber der Unterkante Modell.
• Von Oberkante Rohteil: Inkrementeller Versatz gegenüber der Oberkante Rohteil.
• Von Unterkante Rohteil: Inkrementeller Versatz gegenüber der Unterkante Rohteil.
• Von der ausgewählten Bearbeitungskontur: Inkrementeller Abstand von einer im Modell ausgewählten Kontur
• Von Auswahl: Inkrementeller Versatz gegenüber einem Punkt (Scheitelpunkt), einer Kante oder einer Fläche, der bzw. die auf dem Modell ausgewählt wurde.
• Ursprung (absolut): Absoluter Versatz vom Ursprung, der innerhalb der jeweiligen Operation entweder im Setup oder in der Werkzeugorientierung definiert wird.

Anfahrhöhen-Offset:

Der Anfahrhöhen-Offset wird in Abhängigkeit von dem in der oben stehenden Dropdown-Liste ausgewählten Anfahrhöhenmodus angewendet.

Oberkante/Anfangshöhe der Bearbeitung

Über den Modus Oberkante/Anfangshöhe der Bearbeitung wird die Höhe festgelegt, die die Oberkante/Anfangshöhe des Schnitts beschreibt. Der Wert des Modus Oberkante/Anfangshöhe der Bearbeitung muss über dem Wert für Unterkante/Endhöhe der Bearbeitung liegen. Der Modus Oberkante/Anfangshöhe der Bearbeitung wird zusammen mit dem nachfolgenden Versatz zum Festlegen der Höhe verwendet.

Oberkante/Anfangshöhe der Bearbeitung

• Von Sicherheitshöhe: Inkrementeller Versatz gegenüber der Sicherheitshöhe.
• Von Rückzugshöhe: Inkrementeller Versatz gegenüber der Rückzugshöhe.
• Von Anfahrhöhe: Inkrementeller Versatz von der Anfahrhöhe
• Von Endtiefe der Bearbeitung: Inkrementeller Versatz gegenüber der Endtiefe der Bearbeitung.
• Von Oberkante Modell: Inkrementeller Versatz gegenüber der Oberkante Modell.
• Von Unterkante Modell: Inkrementeller Versatz gegenüber der Unterkante Modell.
• Von Oberkante Rohteil: Inkrementeller Versatz gegenüber der Oberkante Rohteil.
• Von Unterkante Rohteil: Inkrementeller Versatz gegenüber der Unterkante Rohteil.
• Von der ausgewählten Bearbeitungskontur: Inkrementeller Abstand von einer im Modell ausgewählten Kontur
• Von Auswahl: Inkrementeller Versatz gegenüber einem Punkt (Scheitelpunkt), einer Kante oder einer Fläche, der bzw. die auf dem Modell ausgewählt wurde.
• Ursprung (absolut): Absoluter Versatz vom Ursprung, der innerhalb der jeweiligen Operation entweder im Setup oder in der Werkzeugorientierung definiert wird.

Oberkanten-Offset:

Der Oberkanten-Offset wird in Abhängigkeit von dem in der oben stehenden Dropdown-Liste ausgewählten Modus Oberkante/Anfangshöhe der Bearbeitung angewendet.

Endtiefe der Bearbeitung

Der Modus Endtiefe der Bearbeitung bestimmt die Endhöhe/-tiefe der Bearbeitung und die niedrigste Tiefe, auf die das Werkzeug in das Rohteil abgesenkt wird. Der Wert des Modus Endtiefe der Bearbeitung muss unter dem Wert für Oberkante/Anfangshöhe der Bearbeitung liegen. Der Modus Endtiefe der Bearbeitung wird zusammen mit dem nachfolgenden Versatz zum Festlegen der Höhe verwendet.

Endtiefe der Bearbeitung

• Von Sicherheitshöhe: Inkrementeller Versatz gegenüber der Sicherheitshöhe.
• Von Rückzugshöhe: Inkrementeller Versatz gegenüber der Rückzugshöhe.
• Von Anfahrhöhe: Inkrementeller Versatz von der Anfahrhöhe
• Von Oberkante/Anfangshöhe der Bearbeitung: Inkrementeller Versatz gegenüber der Oberkante/Anfangshöhe der Bearbeitung.
• Von Oberkante Modell: Inkrementeller Versatz gegenüber der Oberkante Modell.
• Von Unterkante Modell: Inkrementeller Versatz gegenüber der Unterkante Modell.
• Von Oberkante Rohteil: Inkrementeller Versatz gegenüber der Oberkante Rohteil.
• Von Unterkante Rohteil: Inkrementeller Versatz gegenüber der Unterkante Rohteil.
• Von der ausgewählten Bearbeitungskontur: Inkrementeller Abstand von einer im Modell ausgewählten Kontur
• Von Auswahl: Inkrementeller Versatz gegenüber einem Punkt (Scheitelpunkt), einer Kante oder einer Fläche, der bzw. die auf dem Modell ausgewählt wurde.
• Ursprung (absolut): Absoluter Versatz vom Ursprung, der innerhalb der jeweiligen Operation entweder im Setup oder in der Werkzeugorientierung definiert wird.

Unterkanten-Offset:

Der Unterkanten-Offset wird in Abhängigkeit von dem in der oben stehenden Dropdown-Liste ausgewählten Modus Endtiefe der Bearbeitung angewendet.

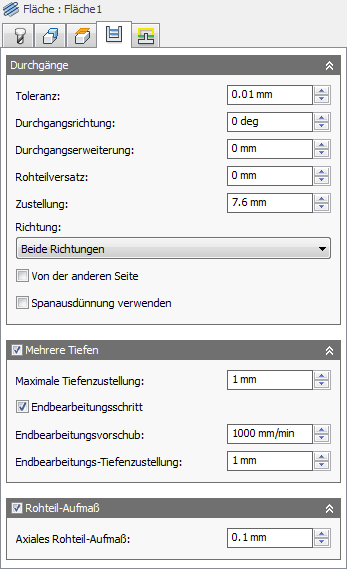

Einstellungen auf der Registerkarte Strategieeinstellungen

Toleranz:

Die Toleranz wird beim Linearisieren von Geometrie, wie z. B. Splines und Ellipsen, verwendet. Die Toleranz wird als die maximale Sehnenlänge verwendet.

Hohe Toleranz 0,100

Niedrige Toleranz 0,001

Die Konturbewegung der CNC-Maschine wird über den Linienbefehl G1 und die Bogenbefehle G2 und G3 gesteuert. Hierzu werden mittels Linearisierung genäherte Spline- und Flächenwerkzeugwege berechnet; auf diese Weise entstehen mehrere kurze Liniensegmente, welche der gewünschten Form annähernd entsprechen. Wie genau der Werkzeugweg der gewünschten Form entspricht, hängt weitgehend von der Anzahl der verwendeten Linien ab. Je mehr Linien, desto enger nähert sich der Werkzeugweg der Nennform des Splines oder der Fläche an.

Data Starving

Es ist verlockend, immer sehr enge Toleranzen zu verwenden, aber dies muss gegen gewisse Aspekte abgewogen werden, wie z. B. längere Zeiten für die Werkzeugwegberechnung, große G-Code-Dateien und sehr kurze Linearbewegungen. Die ersten beiden Aspekte stellen kein großes Problem dar, da Inventor HSM Express Berechnungen sehr schnell durchführt und die meisten modernen Steuerungen über mindestens 1 MB RAM verfügen. Die kurzen Linearbewegungen können jedoch in Verbindung mit hohen Vorschubgeschwindigkeiten zu einem Phänomen führen, das als Data Starving bekannt ist.

Data Starving tritt auf, wenn die Steuerung so stark mit Daten überflutet wird, dass sie die Verarbeitung nicht bewältigen kann. CNC-Steuerungen können nur eine begrenzte Anzahl von Codezeilen (Blöcken) pro Sekunde verarbeiten. Die Bandbreite reicht von gerade einmal 40 Blöcken/Sekunde auf älteren Maschinen bis zu 1.000 Blöcken/Sekunde und mehr auf neueren Maschinen wie der Haas Automation-Steuerung. Kurze Linearbewegungen und hohe Vorschubgeschwindigkeiten können die Verarbeitungsrate derart erhöhen, dass die Steuerung überfordert ist. Wenn dies geschieht, muss die Maschine nach jeder Bewegung anhalten und auf den nächsten Servobefehl von der Steuerung warten.

Querzustellung:

Gibt die horizontale Zustellung zwischen Durchgängen an. Vorgabegemäß beträgt dieser Wert 95 % des Werkzeugdurchmessers abzüglich des Werkzeugeckenradius.

Horizontale Zustellung

Bearbeitungswinkel:

Gibt die Bearbeitungsrichtung an.

Bearbeitungswinkel 0°

Bearbeitungswinkel 45°

Durchgangserweiterung:

Abstand, um den die Durchgänge über die Begrenzungskontur hinaus erweitert werden.

Durchgangserweiterung

Rohteilversatz:

Gibt den Abstand an, um den die Rohteilkontur nach außen versetzt wird.

Rohteilversatz

Richtung:

Über die Option Richtung können Sie steuern, ob Inventor HSM Express versuchen soll, entweder Gleichlauf- oder Gegenlauffräsen beizubehalten.

Hinweis: Abhängig von der Bauteilgeometrie ist es nicht immer möglich, Gleichlauf- oder Gegenlauffräsen über den gesamten Werkzeugweg beizubehalten.

Gegenlauf

Hiermit wird die Richtung des Werkzeugwegs gegenüber der Einstellung Gleichlauf umgekehrt, um einen Gegenlauf-Werkzeugweg zu erzeugen.

Gleichlauf

Wählen Sie Gleichlauf, um alle Durchgänge in einer einzigen Richtung zu bearbeiten. Bei Auswahl dieser Methode versucht Inventor HSM Express, Gleichlauffräsen relativ zu den ausgewählten Begrenzungen zu verwenden.

Gleichlauf

Beide Richtungen

Bei Auswahl von Beide Richtungen ignoriert Inventor HSM Express die Bearbeitungsrichtung und verbindet Durchgänge mit den Richtungen, die zum kürzesten Werkzeugweg führen.

Beide Richtungen

Von der anderen Seite

Gibt an, dass der Werkzeugweg von der anderen Seite des Bauteils gestartet wird.

Nicht ausgewählt

Ausgewählt

Spanausdünnung verwenden

Aktivieren Sie diese Option, um einen Drehschnitt zu verwenden, damit die Späne dünn gehalten werden.

Tiefenschnitte

Gibt an, dass mehrere Tiefen geschnitten werden sollen.

Mit mehreren Tiefenschnitten

Ohne mehrere Tiefenschnitte

Anmerkung: 3D Adaptive Clearing-Strategien ermöglichen wesentlich dynamischere Tiefenschnitte als ältere 2D Taschen.

Maximale Tiefenzustellung:

Bestimmt die maximale Tiefenzustellung zwischen Z-Ebenen beim Schruppen.

Maximale Tiefenzustellung - hier gezeigt ohne Schlichtzustellungen

Anmerkung: Sequenzielle Zustellungen auf der Z-Ebene erfolgen mit dem Wert der maximalen Tiefenzustellung. Die abschließende Schrupp-Tiefenzustellung wird auf das verbleibende Rohteil angewendet, sobald dieses unter dem Wert der maximalen Tiefenzustellung liegt.

Schlichtspan

Gibt an, dass Schlichten durchgeführt werden soll.

Schlichtspan

Schlichtvorschub:

Vorschub für den letzten Schlichtdurchgang

Schlichtzustellung:

Die Größe der einzelnen Tiefenzustellungen bei den Schlichtdurchgängen

Schlichtzustellung

Aufmaß

Positiv

Positives Aufmaß - Der nach einer Operation verbleibende Betrag des Rohteils, der mittels nachfolgender Schrupp- oder Schlichtoperationen zu entfernen ist. Bei Schruppoperationen bleibt vorgabemäßig ein geringer Materialbetrag zurück.

Keine

Kein Aufmaß - Sämtliches überschüssiges Material wird bis zur ausgewählten Geometrie entfernt.

Negativ

Negatives Aufmaß - Material wird über die Bauteilfläche oder -begrenzung hinaus entfernt. Dieses Verfahren wird häufig bei der Elektrodenbearbeitung zum Ermöglichen einer Funkenstrecke verwendet oder um Toleranzanforderungen eines Bauteils zu erfüllen.

Axiales (unteres) Aufmaß

Der Parameter Axiales Rohteil-Aufmaß steuert den Betrag des in der axialen Richtung (entlang der Z-Achse), also am Ende des Werkzeugs, zu belassenden Materials.

Axiales Rohteil-Aufmaß

Sowohl radiales als auch axiales Rohteil-Aufmaß

Die Angabe eines positiven axialen Rohteil-Aufmaßes führt dazu, dass Material an den flachen Bereichen des Bauteils zurückbleibt.

Bei nicht exakt horizontalen Flächen interpoliert Inventor HSM Express zwischen den Werten für axiales und radiales (oberes) Rohteil-Aufmaß, sodass das in axialer Richtung auf diesen Flächen verbleibende Rohteilmaterial je nach Flächenneigungswinkel und Wert für radiales Rohteil-Aufmaß vom angegebenen Wert abweichen könnte.

Bei einer Änderung des radialen Rohteil-Aufmaßes wird das axiale Rohteil-Aufmaß automatisch auf denselben Betrag festgelegt, sofern Sie das axiale Rohteil-Aufmaß nicht manuell eingeben.

Bei Schlichtoperationen ist der Vorgabewert 0 mm/0 Zoll, d. h., es bleibt kein Material zurück.

Bei Schruppoperationen bleibt vorgabemäßig ein geringer Materialbetrag zurück, der später durch eine oder mehrere Schlichtoperationen entfernt werden kann.

Negatives Aufmaß

Bei Verwendung eines negativen Aufmaßes wird bei der Bearbeitung mehr Material vom Rohteil entfernt als Ihre Modellform aufweist. Dies kann zum Bearbeiten von Elektroden mit einer Funkenstrecke verwendet werden, wobei die Funkenstrecke dem negativen axialen Aufmaß entspricht.

Sowohl das radiale als auch das axiale Aufmaß kann einen negativen Wert haben. Wird jedoch ein Kugel- oder Radienfräser mit negativem radialem Aufmaß verwendet, das größer ist als der Eckradius, muss das negative axiale Aufmaß kleiner oder gleich dem Eckradius sein.

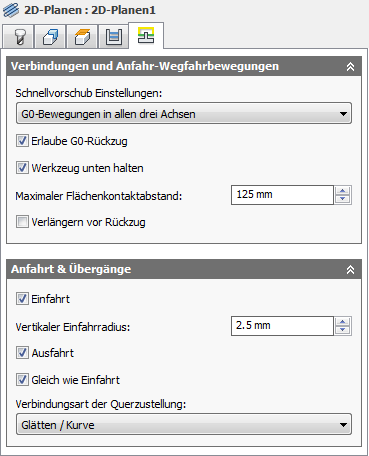

Einstellungen auf der Registerkarte Verbindungen und Anfahr-Wegfahrbewegungen

Schnellvorschub-Einstellungen:

Gibt an, wann Eilgang-Bewegungen als echte Eilgang-Bewegungen (G0) und wann als Schnellvorschub-Bewegungen (G1) ausgegeben werden sollen.

• G0-Bewegungen in allen drei Achsen - Alle Eilgang-Bewegungen bleiben erhalten.
• G0-Bewegungen axial und radial - Eilgang-Bewegungen, die nur horizontal (radial) oder vertikal (axial) verlaufen, werden als echte Eilgang-Bewegungen ausgegeben.
• G0-Bewegungen nur axial - Nur Eilgang-Bewegungen, die vertikal verlaufen, werden ausgegeben.
• G0-Bewegungen nur radial - Nur Eilgang-Bewegungen, die horizontal verlaufen, werden ausgegeben.
• G0-Bewegung in einer Achse - Nur Eilgang-Bewegungen, die in einer Achse (X, Y oder Z) verlaufen, werden ausgegeben.
• Schnellvorschub immer benutzen - Eilgang-Bewegungen werden als G1-Bewegungen (Schnellvorschub-Bewegungen) statt als G0-Bewegungen (Eilgang-Bewegungen) ausgegeben.

Dieser Parameter wird gewöhnlich festgelegt, um Kollisionen bei Eilgängen auf Maschinen zu vermeiden, die Führungsverlängerungsbewegungen im Eilgang durchführen.

Schnellvorschub:

Der zu verwendende Vorschub für als G1 statt als G0 ausgegebene Eilgang-Bewegungen

G0-Rückzug zulassen

Bei aktivierter Option erfolgen Rückzüge als Eilgang-Bewegungen (G0). Deaktivieren Sie die Option, um Rückzüge mit Ausfahrvorschub zu erzwingen.

WZ unten halten

Bei aktivierter Option vermeidet die Strategie den Rückzug, wenn der Abstand zum nächsten Bereich unter dem angegebenen Flächenkontaktabstand liegt.

Maximaler Flächenkontaktabstand:

Gibt den maximal zulässigen Abstand für Bewegungen mit Flächenkontakt an.

1 Zoll Maximaler Flächenkontaktabstand

2 Zoll Maximaler Flächenkontaktabstand

Verlängern vor Rückzug

Aktivieren Sie die Option, um die Schnittbewegung über das Rohteil hinaus zu verlängern, bevor der Rückzug ausgeführt wird.

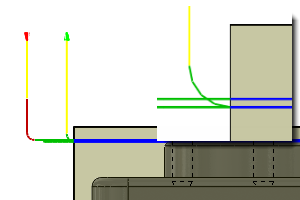

Einfahrt

Aktivieren zum Erstellen einer Einfahrt

Einfahrt

Vertikaler Einfahrradius:

Der Radius des vertikalen Bogens zum Glätten der Einfahrbewegung, wenn diese zum Werkzeugweg selbst erfolgt

Vertikaler Einfahrradius

Ausfahrt

Aktivieren zum Erstellen einer Ausfahrt

Ausfahrt

Wie Einfahrt

Gibt an, dass die Ausfahrtdefinition identisch zur Einfahrtdefinition sein soll.

Vertikaler Ausfahrradius:

Gibt den vertikalen Ausfahrradius an.

Vertikaler Ausfahrradius

Verbindungsart der Querzustellung:

Gibt die Art der Verbindung zwischen Durchgängen an.

• Kein Kontakt - Seitliche Zustellungen sind nicht auf derselben Z-Ebene miteinander verbunden, sondern werden über eine Rückzugsbewegung verbunden.
• Gerade Linie - Einfache direkte Verbindungen mittels gerader Linien.
• Kürzester Weg - Der kürzestmögliche Werkzeugweg zwischen Bearbeitungsbereichen. Dies ist typischerweise eine Bewegung in gerader Linie.
• Glätten/Kurve - Verwendung von glatten tangentialen Bewegungen mittels echter Bogen (wo zutreffend).
