Im letzten Schritt wird das Bauteil mit dem auch für Nutoperationen verwendeten Werkzeug abgeschnitten.
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte CAM
Gruppe Drehen
Trennen
.
Registerkarte Werkzeug + Informationen
- Klicken Sie auf der Registerkarte Werkzeug + Informationen auf
. - Wählen Sie das Werkzeug #2 - Drehen - Nuten, das Sie schon für die Nuten-Operation definiert und verwendet haben.
- Klicken Sie auf
, um das Dialogfeld Werkzeugbibliothek zu schließen.
Starten der Berechnung
- Klicken Sie unten im Dialogfeld Operation auf
, oder klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie im Minimenü auf OK, um die automatische Berechnung des Werkzeugwegs zu starten.
Der Werkzeugweg wird nun berechnet, und im Grafikfenster wird eine Vorschau angezeigt.

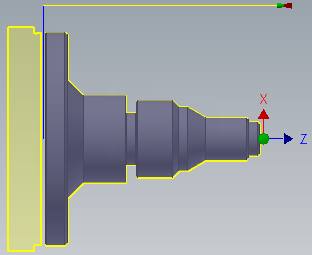

Die Abbildung unten zeigt die Rohteilsimulation des Achsschenkels. Werkzeugwege wurden deaktiviert.
Rohteilsimulation des Achsschenkel-Bauteils
Herzlichen Glückwunsch! Sie haben dieses Lernprogramm abgeschlossen.
