Bearbeiten der Zylindersenkung

Verwenden Sie die Strategie 2D-Tasche mit einem 4-mm-Planfräser, um die Zylindersenkung an der einzigen 4,5-mm-Bohrung zu bearbeiten.

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte CAM Gruppe 2D-Fräsen 2D-Tasche .

Registerkarte Werkzeug + Informationen

Bei dieser Tasche ist ein Planfräser mit weniger als 4,5 mm Durchmesser zum Tauchfräsen in die Vorbohrung erforderlich.

  1. Klicken Sie auf der Registerkarte Werkzeug + Informationen auf die Schaltfläche , um das Dialogfeld Werkzeugbibliothek zu öffnen.
  2. Wählen Sie aus der Werkzeugbibliothek Beispielbibliotheken > Lernprogramm das Werkzeug #5 - Ø4 mm flat aus.
  3. Klicken Sie auf , um das Dialogfeld Werkzeugbibliothek zu schließen.

Registerkarte Geometrie

  1. Klicken Sie auf die Registerkarte Geometrie. Stellen Sie sicher, dass die Schaltfläche Taschenauswahl aktiv ist.

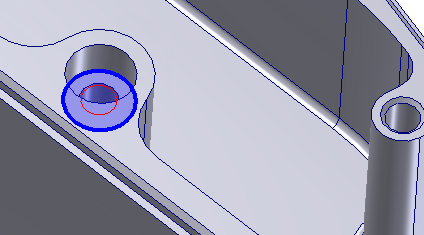

  2. Wählen Sie die Kante am unteren Rand der Zylindersenkung an.


Registerkarte Strategieeinstellungen

Ändern Sie auf der Registerkarte Strategieeinstellungen die folgenden Parameterwerte, und behalten Sie für die anderen Werte zunächst die Vorgabewerte bei.

  1. Legen Sie den Wert für Maximale Zustellung auf 0,5 mm fest.
  2. Deaktivieren Sie das Kontrollkästchen Aufmaß.

Registerkarte Verbindungen und Anfahr-Wegfahrbewegungen

Deaktivieren Sie die Einfahrt, um sicherzustellen, dass das Werkzeug in der Mitte der Bohrung eintaucht.

  1. Klicken Sie auf die Registerkarte Verbindungen und Anfahr-/Wegfahrbewegungen.
  2. Erweitern Sie die Gruppe Anfahrt & Übergänge, und deaktivieren Sie das Kontrollkästchen Einfahrt.
  3. Nehmen Sie jetzt eine geringfügige Anpassung vor, um eine reibungslosere Ausfahrt zu erreichen.

  4. Legen Sie die lineare Ausfahrbewegung auf 0,0 mm fest.
  5. Legen Sie den horizontalen Ausfahrradius auf 1,0 mm fest.
  6. Lassen Sie abschließend das Werkzeug zum Fräsen in die Vorbohrung eintauchen.

  7. Erweitern Sie die Gruppe Rampe, und wählen Sie Tauchfräsen aus dem Dropdown-Menü Rampentyp.

Starten der Berechnung

  1. Klicken Sie unten im Dialogfeld Operation auf , oder klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie im Minimenü auf OK, um die automatische Berechnung des Werkzeugwegs zu starten.

Der Werkzeugweg sollte wie folgt angezeigt werden:



Fahren Sie fort mit dem Bearbeiten der konischen Senkungen...
