Mit dem Formen-Generator müssen Materialeigenschaften zugewiesen werden, um die strukturellen Eigenschaften Ihres Bauteils zu definieren. Verfügbar in Inventor 2016 R2 - Subscription-Kunden.
Die Materialzuweisung wirkt sich vor allem auf die Dichte für die Massenberechnungen aus. Die strukturellen Eigenschaften werden im Formen-Generator berücksichtigt, doch weil der Prozentsatz der Massenreduzierung das benutzerdefinierte Ziel ist, haben die strukturellen Eigenschaften möglicherweise nur minimale Auswirkungen auf die erstellte Form.
Zuweisen von Materialien
- Klicken Sie auf der Registerkarte Analyse
Gruppe Material auf Zuweisen
.

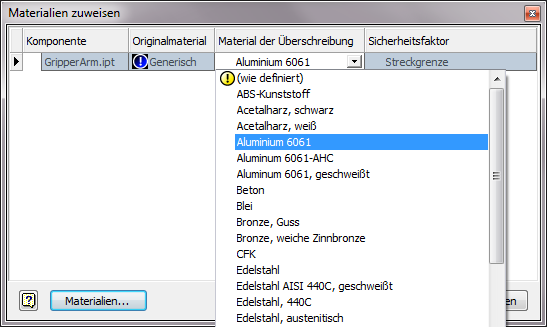

- Klicken Sie im Dialogfeld Materialien zuweisen in der Spalte Material der Überschreibung auf die Dropdown-Liste, und wählen Sie das gewünschte Material aus.
- Wählen Sie in der Spalte Sicherheitsfaktor die Option Streckgrenze oder Bruchspannung aus. Diese Werte werden bei Sicherheitsfaktor-Berechnungen verwendet, wenn Sie eine Belastungsanalyse durchführen.
- Klicken Sie auf OK.
