So starten Sie eine Formen-Generator-Studie

Verwenden Sie eine der beiden Möglichkeiten zum Starten einer Formen-Generator-Studie. Verfügbar in Inventor 2016 R2 - Subscription-Kunden.

Sie können direkt im Rahmen Ihres normalen Modellierungsarbeitsablaufs oder im Rahmen des Belastungsanalyse-Arbeitsablaufs auf den Formen-Generator zugreifen.

Formen-Generator-Studie direkt starten:

1. Öffnen Sie die gewünschte Bauteildatei.
2. Klicken Sie in der Multifunktionsleiste auf der Registerkarte 3D-Modell > , Gruppe Untersuchen auf Formen-Generator.

   In der Multifunktionsleiste werden die Werkzeuge zum Erstellen einer Form angezeigt, und eine neue Formen-Generator-Studie wird erstellt.

So starten Sie eine Formen-Generator-Studie aus der Belastungsanalyse-Umgebung:

1. Öffnen Sie die gewünschte Bauteildatei.
2. Klicken Sie in der Multifunktionsleiste auf der Registerkarte 3D-Modell > , Gruppe Simulation auf Belastungsanalyse. Sie können auch über die Registerkarte Umgebungen auf die Belastungsanalyse-Umgebung zugreifen.
3. Klicken Sie auf der Registerkarte Analyse, > Gruppe Verwalten auf Studie erstellen.

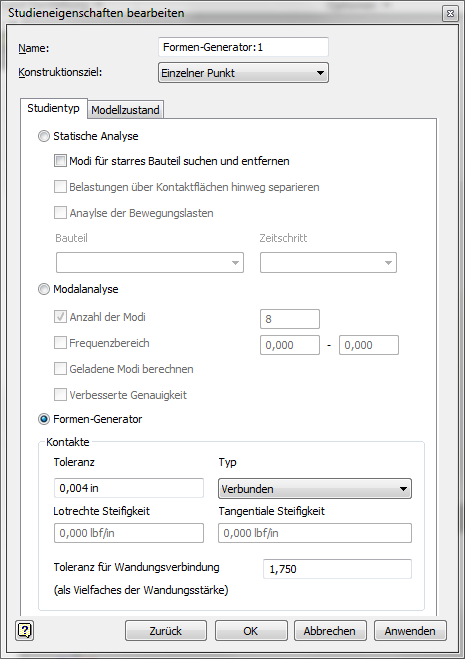

4. Wählen Sie im Dialogfeld Neue Studie erstellen die Option Formen-Generator aus, und klicken Sie auf OK.
