Verbesserungen bei Blechbauteilen

Blech mit mehreren Körpern

Die Umgebung für Bauteile mit mehreren Körpern umfasst nun auch Blechbauteile. Sie können in dieser Umgebung jetzt auch mit einem von oben nach unten ausgerichteten Arbeitsablauf Blechbauteile mit mehreren Körpern erstellen. Verwenden Sie den Befehl Komponenten erstellen oder Bauteil erstellen, und öffnen Sie dann die abgeleiteten Komponenten, um Abwicklungen für die einzelnen Bauteile einer Bauteildatei mit mehreren Körpern zu erstellen.

Die Option Neuer Volumenkörper steht in folgenden Befehlen zur Verfügung:

Fläche
Konturlasche
Konturrolle
Übergangslasche
Trennen

Die folgenden Elemente unterstützen Arbeitsabläufe für mehrere Körper:

Laschen, Eckfalze, Biegungen
Ausklinkungen, freie Laschen, Auftrennungen, Stanzungen

Null als Biegeradius

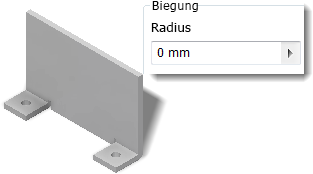

Folgende Befehle unterstützen nun auch Null als Biegeradius:

Fläche
Biegung
Lasche
Konturrolle
Übergangslasche
Falz
Freie Lasche

Stanzwerkzeug

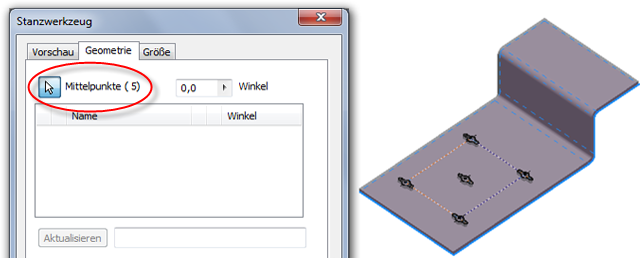

Die Anzahl der Exemplare für das Stanzwerkzeug wurde der Registerkarte Geometrie des Dialogfelds für das Stanzwerkzeug hinzugefügt.

Dickenerkennung

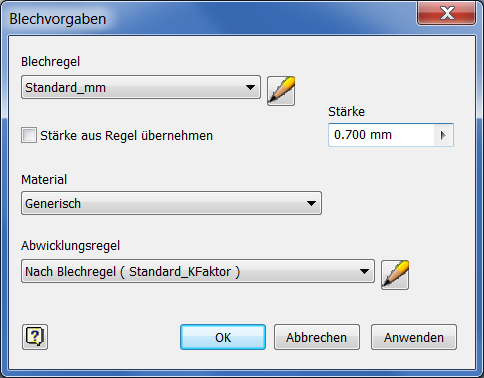

Bei der Konvertierung eines Bauteils in Blech werden Sie nun zur Auswahl einer Basisfläche aufgefordert. Anhand dieser Auswahl misst Inventor die Materialstärke. Nach der Auswahl einer Fläche wird das Dialogfeld Blechvorgaben angezeigt. Die gemessene Stärke wird im Feld Stärke angezeigt. Klicken Sie auf OK, um den gemessenen Wert zu übernehmen.

Schließen der Warnung

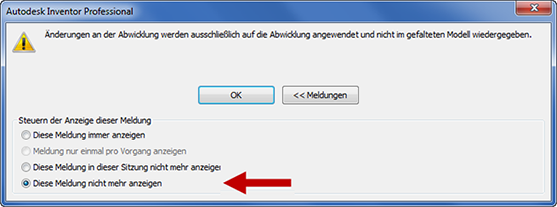

Die Warnung, die bei Änderungen an der Abwicklung angezeigt wird, können Sie dauerhaft ausblenden.

Exportieren von DWG und DXF

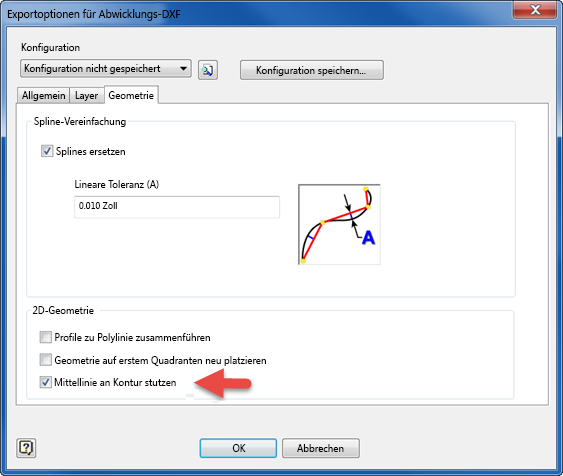

Einige Werkzeuge von Fremdanbietern konnten exportierte DWG- oder DXF-Abwicklungsdateien nicht verwenden, wenn eine Biegungsmittellinie direkt über eine Bohrung in der Biegung verlief. Der Registerkarte Geometrie im Dialogfeld Exportoptionen für Abwicklungs-DXF (bzw. Exportoptionen für Abwicklungs-DWG) wurde eine neue Option hinzugefügt. Mit der neuen Option Mittellinie an Kontur stutzen der Registerkarte Geometrie können Sie die Mittellinien von Biegungen an Schnittkanten stutzen.
