Informationen zum Prüfen einer Kanten-Zentroid-Topologie

Verwenden Sie die Topologie-Prüfung zum Validieren des Status von Kanten-Zentroid-Topologien für Fachschalen . Die Topologie-Prüfung überprüft die Daten in den Systemtabellen der Topologie (_TEDG, _TSUR, _TISL, _TSER, _TCEN), um Topologiefehler, wie etwa sich selbst schneidende Polygone oder Zentroide ohne Polygone, zu ermitteln.

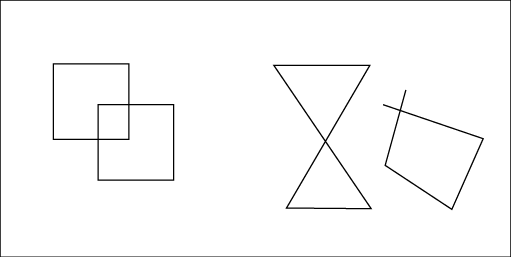

Die Polygone auf der linken Seite können nur mit dem Befehl Verschnittlinien suchen ermittelt werden. Die Polygone auf der rechten Seite werden bei der standardmäßigen Topologie-Prüfung erkannt.

Im Objekt-Explorer wird jeder Topologiefehlertyp in einem speziellen Knoten angezeigt. Erweitern Sie die Knoten und Elemente, um mehr Details anzuzeigen. Auf der Objektebene werden vorgabegemäß die FID und der Name der Objektklasse angezeigt.

Die Ergebnisse werden im Bereich Kanten-Zentroid-Topologie-Prüfung angezeigt. Im Objekt-Explorer werden alle beanstandeten Objekte angezeigt. Sie können die Objekte mithilfe der Symbole und Kontextmenüs verarbeiten und hervorheben.

Anmerkung:

Wenn Sie die Topologie in Infrastructure Administrator initialisieren, können Sie optional eine Protokolldatei erstellen, in der alle Topologiefehler, wie z. B. sich überschneidende Linien, aufgezeichnet werden.
