Das Gasdatenmodell enthält die folgenden beiden Topologien:
- Gasnetztopologie: Wird aus der Knotenobjektklasse GA_POINT und der Kantenobjektklasse GA_LINE erstellt. Ein Gaspunkt kann sich auf ein Bauwerk (FID_SITE) beziehen.
- Kontrollkabeltopologie: Wird aus der Knotenobjektklasse GA_C_POINT und der Kantenobjektklasse GA_C_LINE erstellt. Ein Kabelpunkt kann sich auf ein Bauwerk und einen Schaltkasten (FID_SITE, FID_CONTROL_CABINET) beziehen.
Die Knoten- und Kantengeometrie-Objektklassen werden im Thema Topologie gespeichert.

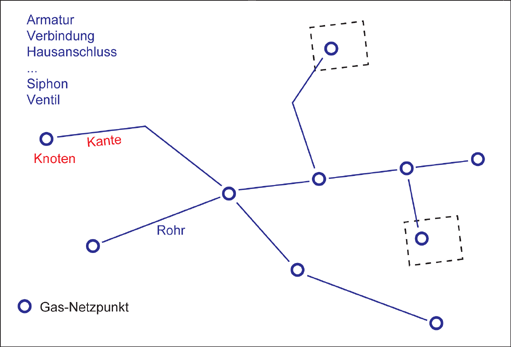

Gas-Netztopologie. Netzpunkte sind durch Linien miteinander verbunden. Netzpunkte dürfen nicht auf einer Netzlinie liegen.
Gültige Netztopologie
Für eine Topologie ist erforderlich, dass sich Netzpunkte immer am Anfang oder Ende einer Netzlinie befinden. Ein Netzpunkt darf sich nicht auf einer Linie befinden. Beim Einfügen eines Netzpunkts auf einer Netzlinie muss die Linie am Einfügepunkt geteilt werden. Die Konsistenz der Topologie wird durch Objektregeln gewährleistet.
Wird ein Netzpunkt entfernt, müssen die Verbindungslinien zusammengeführt werden.
Weitere Informationen finden Sie unter Trennen von Linien und Entnehmen von Punkten aus Linien.
Weitere Informationen über Objektregeln erhalten Sie unter Organisation von Gasfunktionen und -objekten.
