Mit dieser Funktion können Sie Karten mit sauberen Kanten in Quellzeichnungen zurückspeichern oder Karten ohne Grenzüberlappungen plotten. Bei einem ausgewählten Satz von Objekten mit Polyliniengrenzen entspricht diese Funktion dem AutoCAD-Befehl BRUCH.

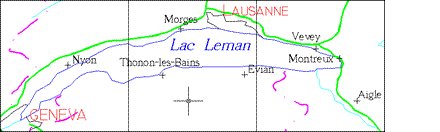

Mit dem Befehl Grenzlinien aufbrechen wird eine Karte in drei Segmente aufgebrochen.
Der Text Thonon-les-Bains verbleibt in der mittleren Karte, da er über eine zentrierte Ausrichtung und einen Einfügepunkt verfügt.
Die Option Grenzlinien aufbrechen
- Bricht Vektoren und Kantenobjekte auf, deren Start- und Endpunkte auf einer Schnittkante liegen.
- Objekte wie Blöcke, Text, Schraffurmuster sowie Objekte mit einem einzelnen Einfügepunkt, die keine Kanten bilden, werden nicht aufgebrochen. Der Einfügepunkt bestimmt, in welcher Karte das Objekt enthalten ist.
Angeben der Grenzlinie
Sie können beim Aufbrechen von Objekten eine Grenzlinie ziehen, ein Objekt bzw. mehrere Objekte auswählen, die eine geschlossene Grenzlinie bilden, oder die Speichergrenzen der aktiven Quellzeichnung als Grenzlinie verwenden. Mit Rückspeichergrenzen können Sie die Grenzen der aktiven Quellzeichnungen zu Grenzlinien kombinieren.
Die Ränder der Grenzlinie müssen kein Rechteck bilden. Beim Aufbrechen von Breiten- oder Längengradlinien sind die Kanten trapezförmig.
Behalten von Objektdaten
Sie können auch für die durch das Brechen erstellten Objekte alle Objektdaten und Verknüpfungen zu externen Datenbankeinträgen beibehalten.
Sobald die Objekte aufgebrochen sind, können Sie die bearbeiteten Objekte wieder in die Quellzeichnungen zurückspeichern.
