Nachdem Sie eine Fläche erstellt haben, können Sie sie wie jede andere rasterbasierte Fläche in AutoCAD Map 3D anzeigen, analysieren und ihr Themen zuweisen.

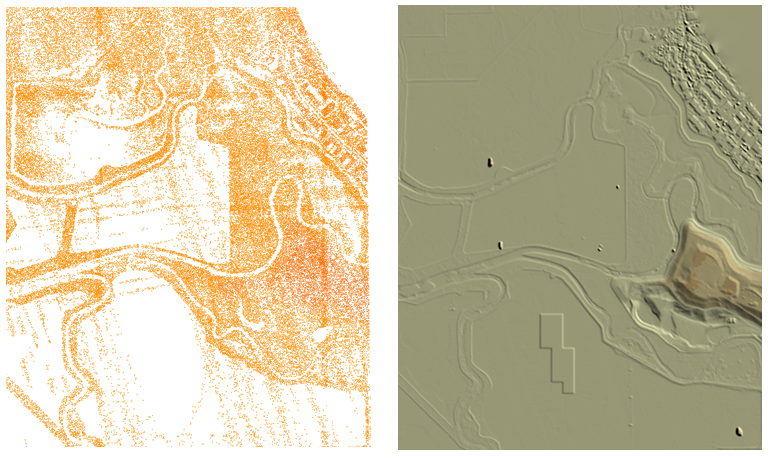

Eine aus einer Punktwolke erstellte Fläche kann eine sehr detaillierte Ansicht über das Gelände liefern.
Mit dem Flächen-Manager können Sie ferner unter Verwendung von Zusammenführungsgruppen mehrere Eingabedateien einer einzelnen Flächendatei zuweisen. Sie können beispielsweise eine Zusammenführungsgruppe erstellen, um einen räumlichen Filter auf mehrere Eingabedateien anzuwenden. Quelldateien für eine Zusammenführungsgruppe müssen alle dasselbe Koordinatensystem verwenden.

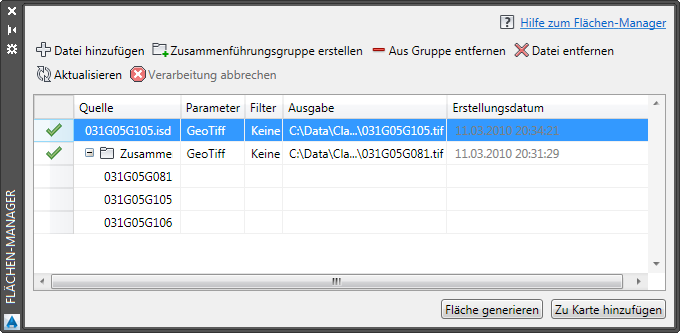

Flächen-Manager
Vergewissern Sie sich vor dem Erstellen einer Fläche anhand von Punktwolkendaten, dass die Daten in einem lokalen Koordinatensystem mit Fuß oder Meter für vertikale Einheiten projiziert sind. Wenn die Quelldaten nicht in einem lokalen Koordinatensystem vorliegen, können Sie ihnen entweder im Punktwolken-Manager ein lokales System zuweisen oder Ihrer Zeichnung ein lokales System zuweisen. Durch Zuweisen eines lokalen Koordinatensystems an die Punktwolkendaten im Punktwolken-Manager erzielen Sie bessere Leistung.
AutoCAD Map 3D berechnet rasterbasierte Flächen automatisch neu, wenn Sie die Karte vergrößern bzw. verkleinern. Flächen sind allerdings für die Anzeige in bestimmten Vergrößerungsstufen ungeeignet, insbesondere für kleine Anzeigemaßstäbe. Um die Anzeige der Fläche in der Karte zu verbessern, können Sie das Rasterbild neu berechnen lassen, indem Sie in der Darstellungsverwaltung mit der rechten Maustaste auf den Rasterlayer klicken und Raster neu berechnen auswählen. Falls sich die Bildqualität durch eine Neuberechnung der Fläche nicht verbessern lässt, zeigen Sie das Raster am besten mit einem größeren Anzeigemaßstab an.
