Höhenlinien verbinden jeweils Punkte mit gleicher Höheneinstellung auf der Fläche. Die Linien helfen Ihnen bei der Bestimmung der Höhe an einem bestimmten Punkt auf der Fläche, bei der Veranschaulichung und Analyse des 3D-Flächengeländes und der Navigation.

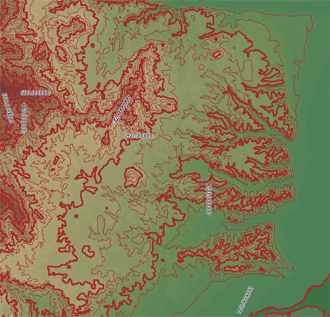

Zu einer DEM-Fläche hinzugefügte Höhenlinien
Höhenlinien werden als neue Polylinien- oder Polygonobjekte in einer SDF-Datei und als neuer Layer in der Darstellungsverwaltung gespeichert.
Sie können Höhenlinien wie jeden anderen Objektlayer bearbeiten und einen Stil zuweisen. Außerdem können Sie die Höhenlinien löschen und neu erstellen.
Wenn Sie Höhenlinien hinzufügen, geben Sie Folgendes an:
- Name des neuen Höhenlinien-Layers
- Höhenlinien-Höhenintervall
- Einheit (Meter oder Fuß) der Höhenmessung
- Haupthöhenlinien-Intervall
- Höhenlinien-Labels
- Ob die Höhenlinien als Polylinien oder als Polygone erstellt werden
- Dateiname der SDF-Datei, in der die Höhenlinienobjekte gespeichert werden
