Mit diesem Befehl können Sie einzelne oder mehrere Objekte verschieben, drehen oder skalieren. (Wenn Sie eine komplette aktive Quellzeichnung transformieren möchten, verwenden Sie die Transformationsoptionen im Dialogfeld Zeichnungseinstellungen.
Folgende Eingabeaufforderungen werden angezeigt:
- Wählen/<Layer>:
-
Geben Sie W ein, wenn Sie einzelne Objekte auswählen möchten. Geben Sie L ein, wenn alle Objekte auf einem Layer ausgewählt werden sollen.
- Objekte wählen:
-
Sie können die Objekte für die Transformation mit einer beliebigen AutoCAD-Auswahlmethode auswählen. Wenn Sie die Option Layer gewählt haben, geben Sie die Namen der zu transformierenden Layer ein. Zum Auswählen mehrerer Layer können Sie Platzhalterzeichen wie z.B. * und ? um eine Satz von Layern auszuwählen.
- Erster Ausgangspunkt:
-
Wählen Sie einen Punkt in Ihrer Zeichnung, oder geben Sie die Koordinaten des Punktes ein.
- Erster Zielpunkt:
-
Wählen Sie einen Punkt in Ihrer Zeichnung, oder geben Sie die Koordinaten des Punktes ein. Die Objekte erhalten einen relativen Abstand, der der Differenz zwischen dem ersten Ausgangspunkt und dem neuen Punkt entspricht.
- Zweiter Ausgangspunkt:
-
Wählen Sie einen Punkt in Ihrer Zeichnung, oder geben Sie die Koordinaten des Punktes ein.
- Zweiter Zielpunkt:
-
Wählen Sie einen Punkt in Ihrer Zeichnung, oder geben Sie die Koordinaten des Punktes ein.

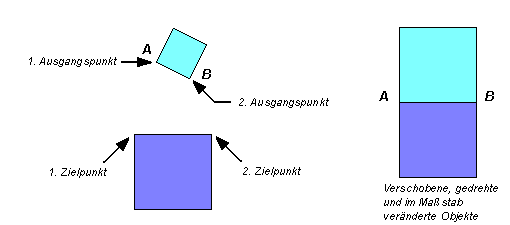

Quell- und Zielpunkte
Aus der Differenz zwischen dem ersten Ausgangspunkt und dem ersten Zielpunkt ergibt sich der Abstand für die ausgewählten Objekte.
Aus der Winkeldifferenz zwischen den beiden Ausgangspunkten und den beiden Zielpunkten ergibt sich die Drehung.
Aus dem Verhältnis zwischen der Länge zwischen den beiden Zielpunkten und der Länge zwischen den beiden Ausgangspunkten ergibt sich die Maßstabsänderung.
