Die Objektklassifizierung hilft bei der Organisation und Auswahl von Objekten in Ihren Zeichnungen.
Mit der Objektklassifizierung können Sie Objekte in der Zeichnung anhand der realen Objekte ordnen, die sie repräsentieren (z. B. Straßen oder Einstiegslöcher). Wenn Sie ein Objekt mit der Objektklassifizierung erstellen, werden dem Objekt automatisch die Eigenschaften und Werte entsprechend seiner Objektklassifizierung zugewiesen. Darüber hinaus ist es möglich, alle Objekte in einer Objektklasse zu suchen und auszuwählen.
Einrichten der Objektklassifizierung
- Beginnen Sie, indem Sie die in Ihrem Unternehmen verwendeten Standardobjekte ermitteln. Wenn Ihr Unternehmen beispielsweise Straßenkarten erstellt, benötigen Sie ggf. einen Satz standardmäßiger Straßenobjekte, wie Hauptstraßen und Nebenstraßen.
- Legen Sie die Eigenschaften und Daten für die einzelnen Standard-Objekttypen fest. Für jeden Typ wird eine Objektklasse definiert, durch die die Eigenschaften und Daten für den entsprechenden Objekttyp festgelegt werden. Alle Objektklassendefinitionen werden in einer Objektklassen-Definitionsdatei gespeichert.
So können Sie zum Beispiel festlegen, dass alle Hauptstraßen durch eine Polylinie mit fetter Linienstärke dargestellt werden, auf dem Layer Hauptstraßen erstellt werden, und die ihnen zugeordneten Objektdaten Werte für Höchstgeschwindigkeit und Anzahl der Spuren enthalten. Nebenstraßen können auf dem Layer Nebenstraßen mit einer dünnen Linienstärke erstellt werden und Informationen zum Oberflächentyp enthalten.
- Sie können mit den Objektklassendefinitionen Objekte erstellen, denen einige standardmäßige Eigenschaften und Daten zugeordnet sind.
Wenn Sie beispielsweise den Befehl Klassifiziertes Objekt erstellen verwenden, um eine Hauptstraße zu erstellen, wird diese Hauptstraße automatisch mit einer fetten Polylinie auf dem Layer Hauptstraßen erstellt, und ihr werden Objektdaten zugeordnet, die Werte für Höchstgeschwindigkeit und Anzahl der Spuren enthalten. Wenn Sie eine Nebenstraße erstellen, wird diese automatisch mit einer dünnen Linienstärke auf dem Layer Nebenstraßen angelegt, und ihr werden verschiedene Werte für Oberflächentyp und Anzahl der Spuren zugewiesen.

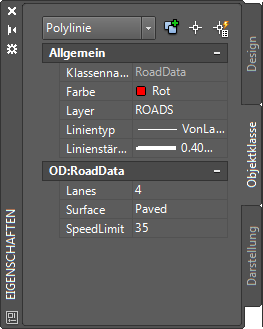

Wenn Sie ein Objekt wählen, das mit der Objektklassifizierung erstellt wurde, werden die dieser Objektklasse zugeordneten Eigenschaften auf der Registerkarte Objektklasse der Eigenschaftenpalette angezeigt. Wenn Sie z. B. eine Straße auswählen, werden in der Palette Eigenschaften der Layer, die Linienstärke, der Oberflächentyp und die Anzahl der Spuren angezeigt. Durch die Eingabe neuer Werte in das Fenster können Sie die Eigenschaften verändern.
Wenn Sie in Ihrer Zeichnung eine Straße auswählen, werden auf der Registerkarte Objektklasse alle Eigenschaften angezeigt, die der Objektklasse Straße zugeordnet sind. Um Werte zu bearbeiten, klicken Sie auf das Feld und wählen in der Liste einen Eintrag aus.
