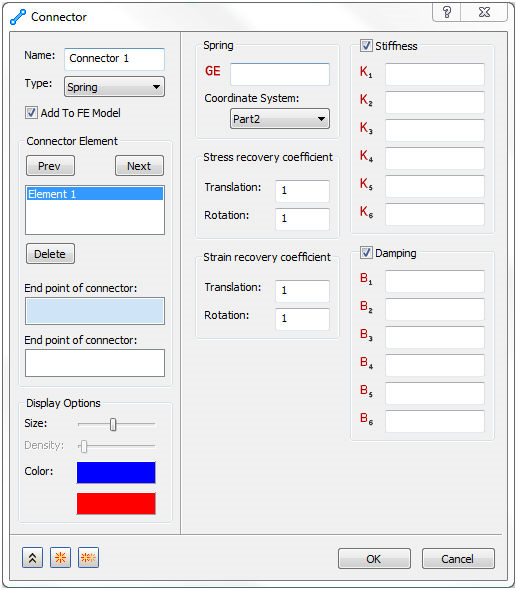

Wenn Sie im Formular Verbinder unter Typ die Option Feder auswählen, stehen die folgenden Abschnitte zur Verfügung:
- Hinzufügen zum FE-Modell: Wenn Sie dieses Kontrollkästchen aktivieren, wird dieser Feder-Verbinder automatisch unter FE-Modell hinzugefügt.
- Verbindungselement: Hiermit können mehrere Federelemente mit dem aktuellen Verbindungsnamen definiert werden.
- Wählen Sie zwei Endpunkte des Verbinders aus.

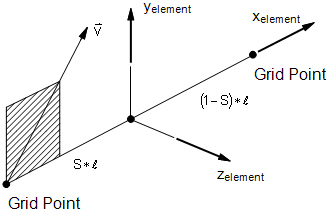

Koordinatensystem des Federelements
Definition des Federelements bei Versatz S1, S2 und S3
- Wählen Sie zwei Endpunkte des Verbinders aus.
- Anzeigeoptionen: Hier können Sie die Anzeigeoptionen des Feder-Verbinders bearbeiten.
- GE: Definiert den elementaren Dämpfungskoeffizienten, der verwendet werden soll, wenn in einer dynamischen Analyse die elementare Dämpfung zum Einsatz kommt.
- Koordinatensystem: Sie können benutzerdefinierte Koordinatensysteme erstellen, um die Richtung der Steifigkeit zu definieren.
- Spannungswiederherstellungs-Koeffizient/Dehnungswiederherstellungs-Koeffizient: Koeffizienten für die Übersetzung/Drehung werden zur Spannungs- und Dehnungswiederherstellung verwendet, wenn der Wert sich von einem Einheitenwert unterscheidet. Diese werden in der Regel nie geändert.
- Steifigkeit/Dämpfung: Hier können Sie Richtungswerte für die Steifigkeit und die Dämpfung angeben. Richtungen werden im vorgegebenen Koordinatensystem des Bauteils definiert, sofern nicht anders angegeben. 123 entsprechen den Freiheitsgraden der Übersetzung, und 456 entsprechen den Freiheitsgraden der Drehung.
