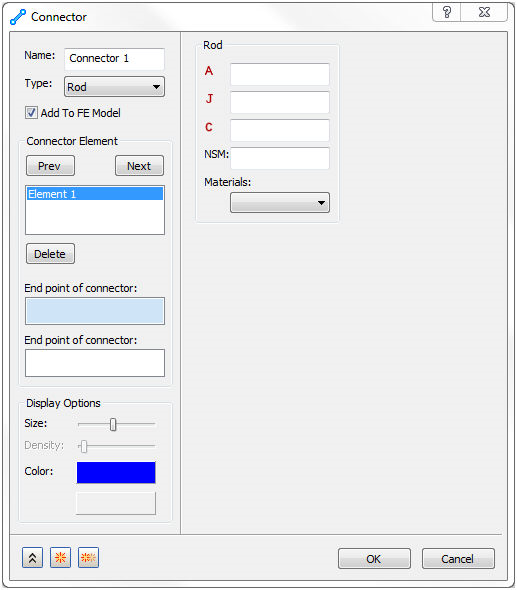

Sie können Verbinder definieren, indem Sie in der Modellstruktur mit der rechten Maustaste auf Verbinder klicken und dann Neu wählen. Daraufhin wird das unten gezeigte Fenster geöffnet.
- Name: Geben Sie hier einen Namen für den Verbinder ein, den Sie erstellen möchten.
-
Typ:
- Stange: Wählt das Stangen-Element als Verbinder aus.
- Kabel: Wählt das Kabel-Element als Verbinder aus.
- Feder: Wählt das Feder-Element (CBUSH) als Verbinder aus.
- Steife Körper: Wählt RBE2 oder RBE3 als Verbinder aus.
- Schraube: Wählt die automatisierte Schraube oder die Kopfschraube als Verbinder aus.
Die anderen Abschnitte in diesem Formular sind je nach dem ausgewählten Typ etwas unterschiedlich. Klicken Sie auf die Verknüpfungen unten auf der Seite, um weitere Informationen zu den anderen Abschnitten in diesem Formular anzuzeigen.
Verbindungen können von der Modellstruktur auf das FE-Modell gezogen und dort abgelegt werden.
Beim Hinzufügen von Verbindungen zum FE-Modell wird ein einzelner Knoten mit allen Verbindungen erstellt. Dadurch können Sie eine neue Verbindung erstellen, ohne die Strukturansicht des Modells zu benötigen. Verbindungen können auch hier ausgewählt werden, in sie in das Analysemodell aufzunehmen.

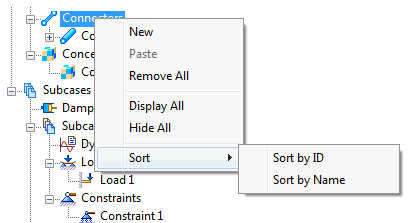

Wenn Sie mit der rechten Maustaste auf Verbindungen in der FE-Modellstruktur klicken, sind die folgenden Optionen verfügbar:
- Neu
- Einfügen
- Alle entfernen
- Alle anzeigen
- Alle ausblenden
- Sortieren:
- Nach ID sortieren
- Nach Name sortieren
