Wenn Sie im Formular Verbinder unter Typ die Option Steife Körper und dann den Typ Steif auswählen, sind die folgenden Abschnitte verfügbar:

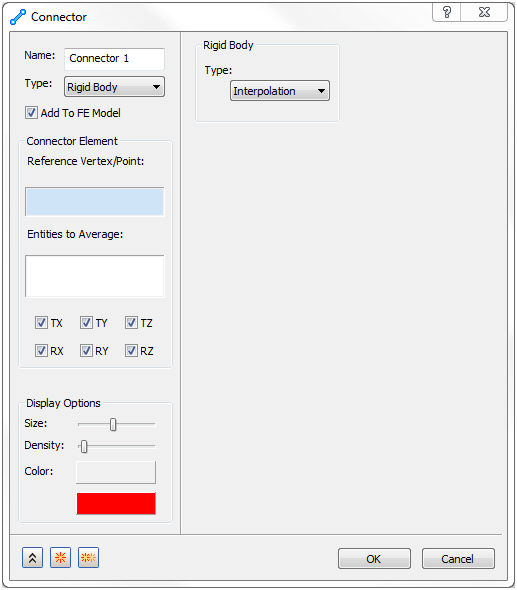

Wenn Sie im Formular Verbinder unter Typ die Option Steife Körper und dann den Typ Interpolation auswählen, sind die folgenden Abschnitte verfügbar:
- Hinzufügen zum FE-Modell: Wenn Sie dieses Kontrollkästchen aktivieren, wird dieser Steife-Körper-Verbinder automatisch unter FE-Modell hinzugefügt.
- Verbindungselement: Hiermit können mehrere steife Elemente mit dem aktuellen Verbindungsnamen definiert werden.
- Bei der Einstellung Steif definieren Sie Unabhängiger Knoten/Punkt und Abhängige Objekte.
- Bei der Einstellung Interpolation definieren Sie Referenz Knoten/Punkt und Elemente mit mittleren.
- Anzeigeoptionen: Hier können Sie die Anzeigeoptionen des Steife-Körper-Verbinders bearbeiten.
-
Typ:
- Steif: Definiert RBE2-Elementtypen (vollständig steif).
- Interpolation: Definiert RBE3-Elementtypen (Interpolation). Wird in der Regel zur Verteilung von Lasten verwendet.
Gehen Sie bei der Definition von vollständig steifen Elementen (RBE2) und Interpolationselementen (RBE3) vorsichtig vor. Eine fehlerhafte Erstellung kann zu schwerwiegenden Fehlern führen.
Bei Verwendung von RBE2-Elementen bewegen sich abhängige Elemente genau wie unabhängige Elemente. Bei Verwendung von RBE3-Elementen entspricht die Verschiebung der Referenzknoten der gewichteten Durchschnittsverschiebung der Elemente, die unter Elemente mit mittleren festgelegt sind.
