Netzmodell bearbeiten

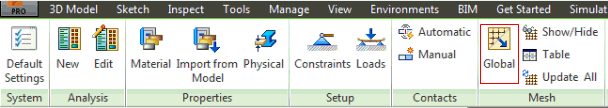

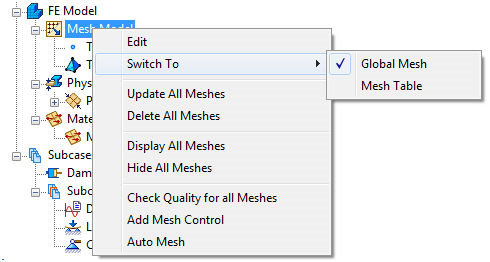

Klicken Sie in der Multifunktionsleiste in der Gruppe Netz auf die Schaltfläche Global, oder klicken Sie mit der rechten Maustaste auf Netzmodell, und wählen Sie Bearbeiten.

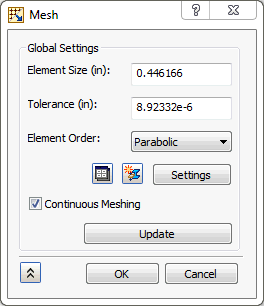

Das in der Abbildung unten gezeigte Formular Netz wird eingeblendet, da dies die Vorgabeeinstellung für den Befehl Bearbeiten ist.

• Elementgröße: Globale Elementgröße des Modells. Dieses Feld hat zunächst eine vorgegebene Größe, die sich basierend auf den Bemaßungen des Modells ändert.
• Toleranz: Durch Anpassen dieses Netz-Toleranzwerts können Sie Bauteile vernetzen, die ansonsten nicht vernetzt werden können.
• Elementreihenfolge: parabolische oder lineare Elemente.
• Mithilfe des Symbols Netztabelle können Sie vom globalen Netz zur Netztabelle wechseln.
• Das Symbol Neue physikalische Eigenschaft ermöglicht Ihnen das Erstellen einer neuen physikalischen Eigenschaft.

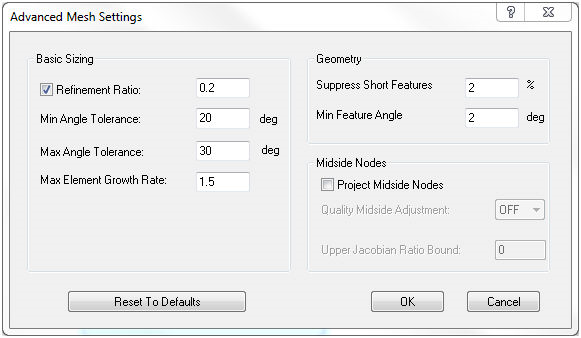

• Die Schaltfläche Einstellungen ermöglicht Ihnen das Definieren erweiterter Netzeinstellungen für die einzelnen Netze, wie in der Abbildung unten gezeigt.



  • Grundlegende Dimensionierung:
    • Verfeinerungsverhältnis: Ändert die Netzgröße, um mehr Einheitlichkeit zu erreichen. Die Netzelementgröße verformt sich zusammen mit Kanten, Kurven, Bohrungen, Reliefs usw. Je größer das Verfeinerungsverhältnis, desto größer die Netzgröße.
    • Min. Winkeltoleranz: Bestimmt, wie stark die Minimalwinkel der Netzelemente variieren können.
    • Max. Winkeltoleranz: Bestimmt, wie stark die Maximalwinkel der Netzelemente variieren können. Wenn die max. Winkeltoleranz zunimmt, wird eine gleichmäßigere Verteilung der Vernetzung erreicht.
    • Max. Elementwachstumsrate: Wenn der Wachstumsfaktor zunimmt, erhöht sich die Netzelementgröße. Die kleineren Netzelemente werden immer dichter am Objekt (Löcher, Reliefs usw.), wenn sich der Wachstumsfaktor erhöht.
  • Geometrie:
    • Kleine Elemente unterdrücken: Unterdrückt oder blendet kleine Elemente aus, wie z. B. Bohrungen, Reliefs usw.
    • Min. Elementwinkel: Steuert den Winkel von Netzelementen um andere Elemente, z. B. Kanten, Bohrungen, Reliefs usw.
  • Mittelknoten:
    • Projektmittelknoten: Fügt Mittelknoten zu Netzen hinzu. Davon sind Elemente entlang der Kurven und Kanten betroffen. Wenn die Option deaktiviert ist, werden Netzlinien möglicherweise nicht vollständig angezeigt.
    • Mittlere Qualitätsanpassung: Steuert die mittlere Anpassung und passt das Netz an, falls erforderlich.
    • Obere Jacobiverhältnisgrenze: Bestimmt die mittlere Qualitätsanpassung.

    Die folgenden Abbildungen zeigen einige Netztypen.

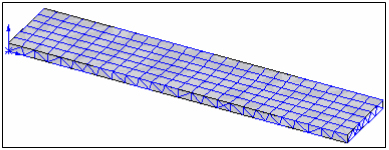

    Kombiniertes ebenes Netz mit Vierecken und Dreiecken:

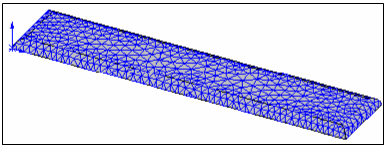

    Volumenkörpernetz:



• Fortlaufende Netzerzeugung: Durch Aktivierung dieses Kontrollkästchens wird die durchgehende Vernetzung im Fall von Schalenelementen aktiviert und es werden die Knoten innerhalb der angegebenen Toleranz für Volumenkörperelemente zusammengeführt.
• Durch die Schaltfläche Aktualisieren wird das Bauteil vernetzt.

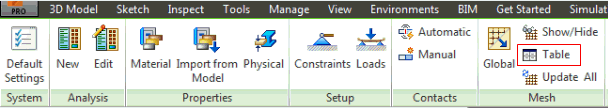

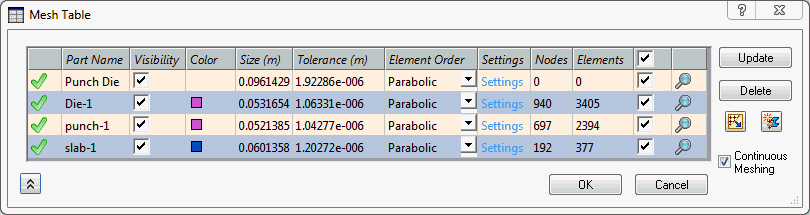

Wenn unter Wechseln zu die Option Netz-Tabelle ausgewählt ist und Sie dann unter Netzmodell auf Bearbeiten klicken oder wenn Sie in der Multifunktionsleiste auf Tabelle klicken, wird das folgende Formular eingeblendet:

• Das Symbol kennzeichnet, dass ein bestimmtes Bauteil vernetzt wird.
• Bauteilname: Zeigt die Daten der Bauteile, die der Netztabelle hinzugefügt wurden.
• Sichtbarkeit: Mithilfe dieses Kontrollkästchens können Sie das Netz für das jeweilige Bauteil aktivieren oder deaktivieren.
• Farbe: Zeigt die Farbe der physikalischen Eigenschaft für das betreffende Bauteil als Netz.
• Größe: Globale Elementgröße des Modells. Dieses Feld hat zunächst eine vorgegebene Größe, die sich basierend auf den Bemaßungen des Modells ändert.
• Elementreihenfolge: parabolische oder lineare Elemente.
• Einstellungen: Ermöglicht Ihnen das Definieren von erweiterten Netzeinstellungen, wie oben unter Globales Netz beschrieben.
• Knoten und Elemente: Bestimmt die Anzahl der Knoten und Elemente im entsprechenden Bauteilnetz.
• Durch Markieren dieses Symbols wird die Schaltfläche aktiviert. Wenn Sie darauf klicken, wird das Bauteil vernetzt.
• Durch Markieren dieses Symbols wird die Schaltfläche aktiviert. Wenn Sie darauf klicken, wird das Netz des Bauteils gelöscht.
• Mithilfe des Zoom-Symbols können Sie ein bestimmtes Bauteil vergrößern.
• Das Symbol ermöglicht Ihnen das Wechseln von der Netztabelle zum globalen Netz.
• Die Schaltfläche Neue physikalische Eigenschaft ermöglicht Ihnen das Erstellen einer neuen physikalischen Eigenschaft.
• Fortlaufende Netzerzeugung: Durch Aktivierung dieses Kontrollkästchens wird die durchgehende Vernetzung im Fall von Schalenelementen aktiviert und es werden die Knoten innerhalb der angegebenen Toleranz für Volumenkörperelemente zusammengeführt.
