Auto

Mit dieser Option können Sie die Automatische Generierung der Oberflächenkontakte (ASCG) definieren.

Wenn Sie im Formular Oberflächenkontakt die Option Auto auswählen, sind die folgenden Abschnitte verfügbar:

Angeben von Bereichen: Hiermit können Sie mehrere automatische Kontakte definieren. Ein Körper oder eine Elementgruppe muss ausgewählt werden, damit Oberflächenkontakte definiert werden können, das heißt, untergeordnete und übergeordnete Objekte sind zum Entwickeln von Kontaktelementen erforderlich. Auch die Mehrfachauswahl von Flächen wird unterstützt. Mithilfe der Umkehren-Schaltflächen können die untergeordneten und übergeordneten Flächen ganz einfach gewechselt werden.
- In diesem Feld können Sie die Körper auswählen, damit Kontaktelemente erstellt werden können, wenn die Körper in Kontakt sind.

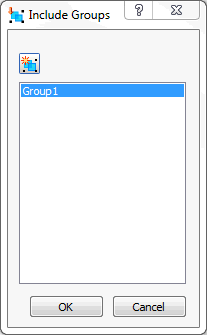

- Sie können eine Gruppe (einen Bereich) einschließen, die aus mehreren Elementen besteht, damit Kontaktelemente erstellt werden können, wenn die Elemente in Kontakt sind.
  - Neue Gruppe : Ermöglicht Ihnen die Erstellung einer Elementgruppe innerhalb von Bereich einschließen.
Hinzufügen zum FE-Modell: Sie können Oberflächenkontakte, die auf diese Weise erstellt wurden, auf eine Analyse anwenden, indem Sie das Kontrollkästchen Hinzufügen zum FE-Modell aktivieren. Stattdessen können Sie sie auch auf FE-Modell ziehen, oder Sie klicken mit der rechten Maustaste auf FE-Modell, wählen Bearbeiten aus und wählen dann in der Liste im Abschnitt Oberflächenkontakte die gewünschten Oberflächenkontakte aus.
Kontaktinformationen:
- Kontakttyp: In diesem Abschnitt können verschiedene Kontakttypen erzeugt werden. Beachten Sie, dass die Kontakttyp-Terminologie jetzt mit der Spannungssimulations-Terminologie von Inventor übereinstimmt. Wenn Sie außerdem den Mauszeiger über das Dropdown-Menü Kontakttyp bewegen, sind QuickInfos verfügbar, die die Nastran-Terminologie anzeigen, wie Sie in der folgenden Abbildung sehen können:
  - Trennung (NASTRAN: Allgemein)
    - Dieser Kontakttyp ist ein echter Oberfläche-zu-Oberfläche-Kontakt. Sowohl Gleiten als auch Öffnen sind zulässig.
    - Das Beispiel in der Abbildung unten zeigt drei Blöcke. Der untere Block wird nach oben gedrückt, und der freie Oberflächenkontakt wird zwischen den sich berührenden Oberflächen verwendet.
  - Verbunden (NASTRAN: Geschweißt)
    - Mit diesem Kontakttyp werden die Oberflächen, die sich berühren, verbunden. Mit der Belastung bewegen sie sich zusammen.
    - Dieser Kontakttyp bietet den Vorteil, dass nicht dasselbe Netz erforderlich ist.
    - Dieser Typ kann nützlich sein, wenn die sich berührenden Oberflächen auf verschiedenen Bauteilen unterschiedliche Netze aufweisen und keiner relativen Verschiebung ausgesetzt sind. Die Oberflächen werden also so behandelt, als ob sie miteinander verbunden wären.
    - Das verschweißte Kontaktverhalten zwischen den Balken wird in der folgenden Abbildung gezeigt. Es findet eine gemeinsame Bewegung statt, wie in der Abbildung gezeigt.
  - Gleitend/nicht getrennt (NASTRAN: Verschoben )
    - Bei diesem Kontakttyp verhält sich das Element bei Zug und Druck ähnlich wie ein verschweißtes Kontaktelement, es gleitet jedoch in der Ebene.
    - Der gleitende Kontakt kann für lineare und nichtlineare Lösungen verwendet werden.
  - Getrennt/nicht gleitend (NASTRAN: Grob)
    - Bei diesem Kontakttyp verhält sich das Element bei Zug und Druck ähnlich wie ein allgemeines Kontaktelement, es ist jedoch kein Gleiten in der Ebene möglich.
    - Bei nichtlinearen Analysen wird vorgabemäßig der verschweißte Kontakttyp verwendet.
  - Versatz verbunden (NASTRAN: versetzte Schweißnaht)
    - Die Einstellung für die versetzte Schweißnaht ist für geschweißte Verbindungen vorgesehen, bei denen eine erhebliche Trennung zwischen den Kontaktoberflächen auftritt.
- Toleranz: Dieser Parameter definiert die Kontakttoleranz für die automatische Generierung der Oberflächenkontakte (ASCG). Der Wert definiert den maximalen normalen Aktivierungsabstand. Der empfohlene Wert ist ein Abstand, der ungefähr 10 % größer ist als der größte Abstand, der als Kontakt erkannt werden soll. Die automatische Einstellung basiert auf der Modellreferenzbemaßung multipliziert mit 1.0E-04. Beachten Sie, dass die angegebenen Werte tatsächliche Entfernungen sind und nicht normalisiert werden. Bei einigen Modellen (sehr große und sehr kleine Modelle oder Modelle mit großen Lücken) ist der Vorgabewert CONTACTTOL möglicherweise nicht geeignet. Deshalb wird eine Definition empfohlen.
- Steifheitsfaktor: Dieser Wert steuert die Steifheitsskalierung des Kontakts. Die Steifigkeit wird automatisch anhand der angrenzenden Steifigkeit bestimmt.
  - Je höher dieser Wert, desto steifer der Kontakt und desto weniger Durchdringung, aber ein zu hoher Wert kann dazu führen, dass Konvergenzprobleme und Kontaktflattern auftreten.
  - In einigen Fällen kann ein niedrigerer Wert die Konvergenz unterstützen, aber in der Regel ist der Vorgabewert (1,0) für Analysen in Autodesk Nastran gut geeignet.
- Reibungskoeffizient: Geben Sie einen Koeffizienten für die statische Reibung an.
- Durchdringungsfläche versetzen: Geben Sie einen Versatz für die Durchdringungsfläche an. Damit wird ein numerischer Versatzwert für verschiedene Kontakttypen definiert, wie beispielsweise Platte zu Platte oder Volumenkörper zu Platte.
- Max. Aktivierungsabstand: Dieser Toleranzwert gibt den Abstand zur Aktivierung von Kontaktelementen an. Dies verringert die Anzahl der Kontaktelemente und verkürzt daher die Lösungszeit. Gleichzeitig werden unnötige und möglicherweise in Konflikt stehende Kontaktelemente vermieden. Wenn das Kontrollkästchen aktiviert ist, aber kein Wert angegeben ist, wird der vorgegebene Solver-Abstand verwendet. Dies ist ein großer Abstand auf Grundlage der Modellgröße. Wenn ein Wert eingegeben wird, verwendet der Solver diesen Wert. Wenn das Kontrollkästchen deaktiviert ist, wird die automatische Funktion verwendet. Bei Verwendung der automatischen Einstellung bestimmt der Solver den Aktivierungsabstand. Dies unterscheidet sich von dem Fall, in dem das Feld leer gelassen wird und der Vorgabewert des Solvers verwendet wird.
- Max. zulässige Durchdringung: Dies dient zur Anpassung der Sanktionswerte lotrecht zur Kontaktebene. Durch einen positiven Wert wird die Anpassung der Sanktionswerte aktiviert.
- Reibungssteifigkeit für Stab: Geben Sie die Reibungssteifigkeit für den Stab ein. Der Wert für die Reibungssteifigkeit muss sorgfältig ausgewählt werden. Ein geeigneter Wert kann mit der folgenden Methode ermittelt werden: Teilung der erwarteten Reibungsfestigkeit (MU * erwartete normale Kraft) durch einen geeigneten Wert für die relative Verschiebung, bevor ein Gleiten auftritt. Ein hoher Wert für die Steifigkeit kann zu einer mangelhaften Konvergenz führen. Ist der Wert zu klein, geht dies zulasten der Genauigkeit. Stattdessen ist es auch möglich, den Wert der relativen Verschiebung mit SMAX anzugeben.

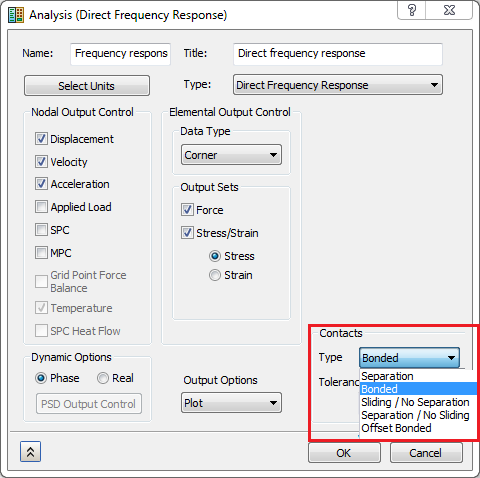

Um automatisch Kontakte zu erstellen, klicken Sie auf der Multifunktionsleiste unter der Gruppe Kontakte auf die Schaltfläche Automatisch. Dieser Befehl erkennt die Kontakte basierend auf der CAD-Geometrie und der Kontakttoleranz, die im Dialogfeld Analyse angegeben ist. Beachten Sie, dass diese Funktion nicht in Autodesk Nastran In-CAD für SolidWorks, sondern ausschließlich in Autodesk Nastran In-CAD für Inventor verfügbar ist.

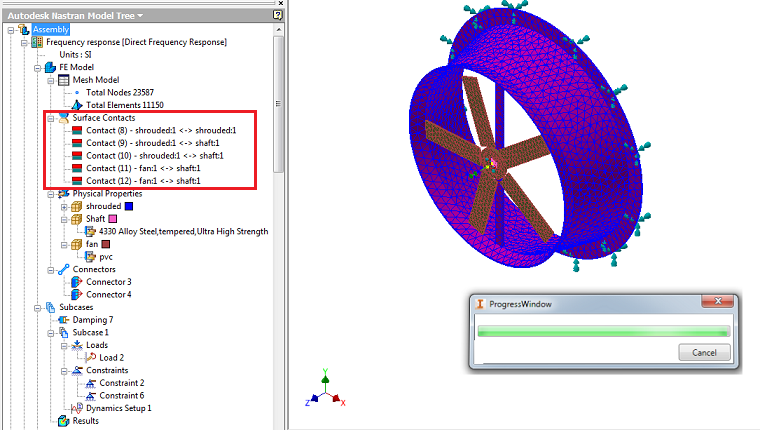

Sobald diese gefunden und importiert wurden, zeigt der In-CAD-Browser die Bauteilnamen an, die in Kontakt sind.
