Die Lastenvariation basiert auf einer skalaren Oberfläche. Dies ermöglicht eine dreidimensionale Lastenvariation. Die Variation weist eine lineare und quadratische Formulierung mit gewichtetem Abstand auf. Deshalb ist die Verteilung möglicherweise nicht ganz identisch, aber es wird eine sehr genaue Lastverteilung erreicht. Wegen der quadratischen/parabolischen Formulierung mit gewichtetem Abstand sind weniger Datenpunkte für eine bessere Verteilung erforderlich.
Diese Funktion ist im Formular Last verfügbar, wenn Sie auf Erweiterte Optionen klicken.
-
Interpolationsmethode:
- Linear: Bei einer Kante oder Kurve erfolgt die Interpolation mit zwei beliebigen Endpunkten oder Scheitelpunkten der ausgewählten verknüpften Geometrie. Bei Flächen sind vier Punkte erforderlich, um die Lasten in linearer Reihenfolge zu interpolieren.
- Auf linearer Gleichung basierend: Bei einer Kante oder Kurve erfolgt die Interpolation mit zwei beliebigen Endpunkten oder Scheitelpunkten der ausgewählten verknüpften Geometrie. Bei Flächen sind drei Punkte erforderlich, um die Lasten in linearer Reihenfolge mit einer standardmäßigen Ebenengleichung zu interpolieren.
- Quadratisch: Bei einer Kante oder Kurve erfolgt die Interpolation mit zwei beliebigen Endpunkten oder Scheitelpunkten der ausgewählten verknüpften Geometrie. Bei Flächen sind vier Punkte erforderlich, um die Lasten in parabolischer Reihenfolge zu interpolieren.
-
Beispiel 1: Einfache 2D-Variation auf ebenen Oberflächen

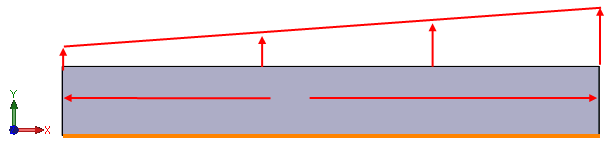

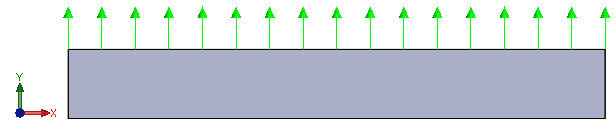

Nehmen wir als Beispiel eine Platte, auf die eine verteilte Last angewendet werden soll, wie in den Abbildungen unten gezeigt.
Definieren Sie eine Einheitenlast entlang der Kante.

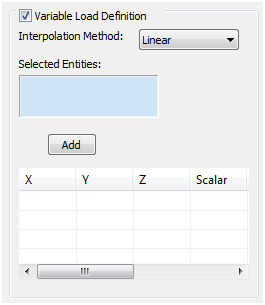

Aktivieren Sie das Kontrollkästchen Variable Lastendefinition. Als Ausgewählte Elemente können Punkte und Scheitelpunkte verwendet werden. Deshalb empfiehlt es sich möglicherweise, beim Erstellen einer variablen Lastendefinition für zukünftige Modelle Referenzgeometrie zu erstellen.

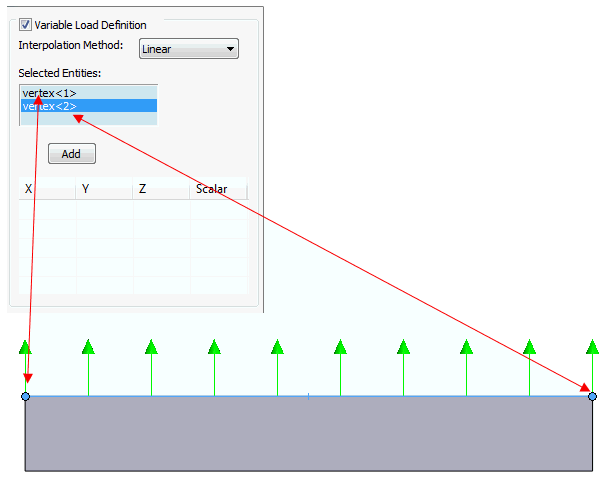

- Stellen Sie die Interpolationsmethode auf Linear ein. Wählen Sie die beiden Endpunkte der Geometrie mithilfe des Auswahlfelds Ausgewählte Elemente. Sie können es aktivieren, indem Sie zunächst darauf klicken.

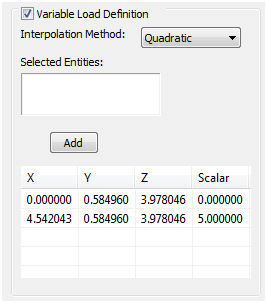

Klicken Sie auf die Schaltfläche Hinzufügen, um der Tabelle die dreidimensionalen Positionen hinzuzufügen.
Der erste Punkt hat den Skalarwert 0,0, und der zweite Punkt hat den Skalarwert 5,0. Doppelklicken Sie auf die Felder Skalar, um einen Wert einzugeben.

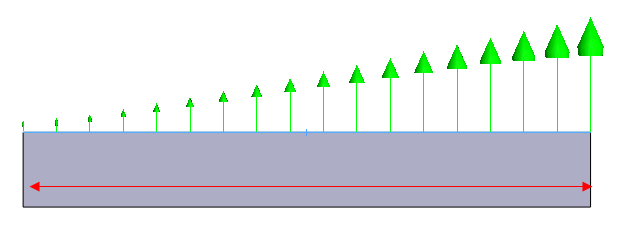

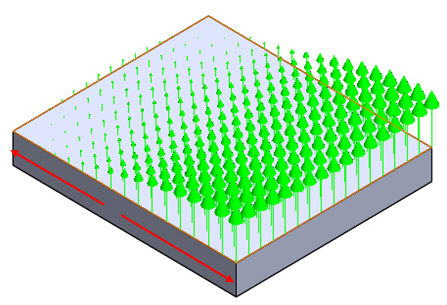

Beachten Sie, dass die Kurve nicht perfekt linear, sondern parabolisch ist. Auf Grundlage der oben genannten Werte kann festgestellt werden, dass die Gesamtlast 2,5 beträgt.
- Ändern Sie nun die Interpolationsmethode in Auf linearer Gleichung basierend.

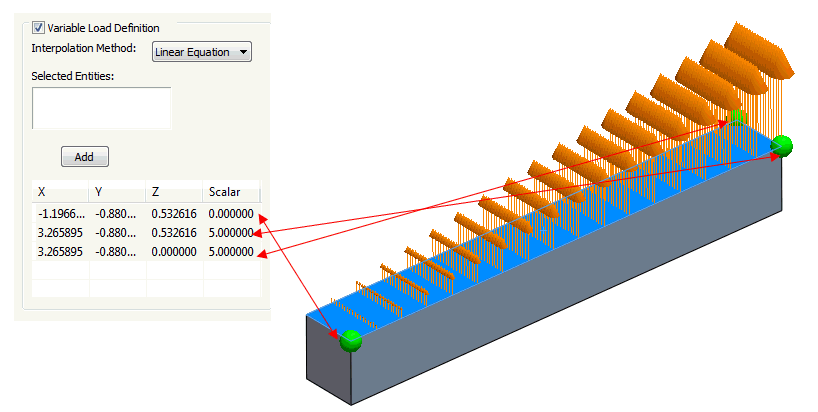

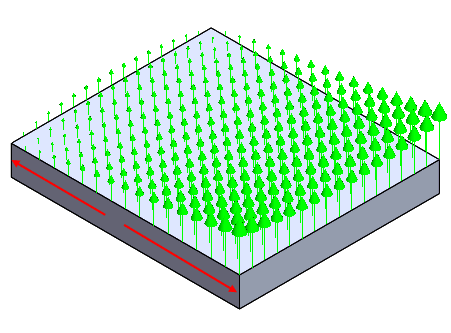

Beachten Sie, dass die Lastpfeile nicht sichtbar sind, da der dritte Punkt für die Oberfläche fehlt. Wählen Sie den dritten Punkt aus, und fügen Sie ihn der Liste hinzu. Geben Sie wieder den Wert 5,0 an, wie in der folgenden Abbildung gezeigt.

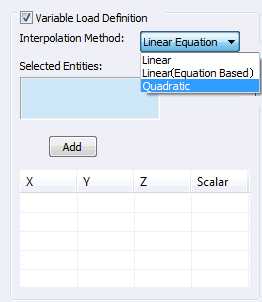

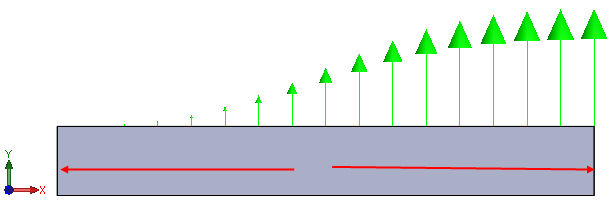

- Ändern Sie nun die Interpolationsmethode in Quadratisch.
- Stellen Sie die Interpolationsmethode auf Linear ein. Wählen Sie die beiden Endpunkte der Geometrie mithilfe des Auswahlfelds Ausgewählte Elemente. Sie können es aktivieren, indem Sie zunächst darauf klicken.
-
Beispiel 2: Einfache 2D-Variation auf zylindrischen Oberflächen

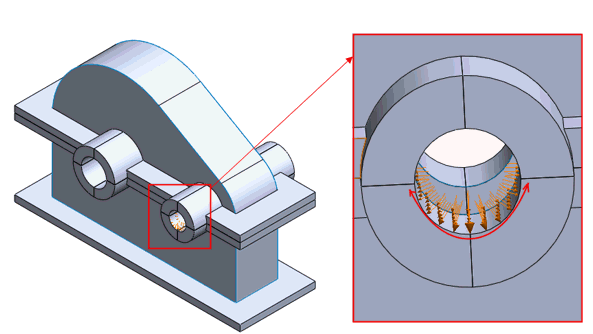

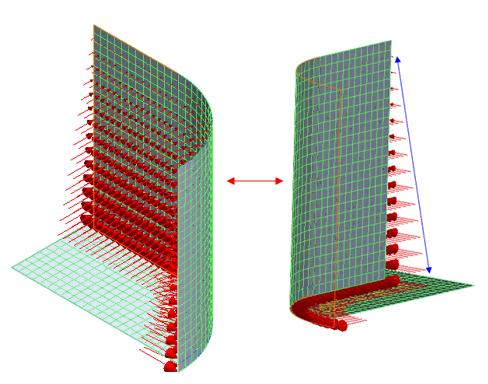

Zur Definition einer variablen Last auf zylindrischen Oberflächen (z. B. einer Lagerbelastung) sollte die Option Linear anstelle der Option für die lineare Gleichung verwendet werden, wie in der folgenden Abbildung gezeigt.
-
Beispiel 3: Einfache 2D-Variation einer hydrostatischen Last
Zur Definition einer hydrostatischen variablen Last sollte die Option Auf linearer Gleichung basierend anstelle der Option Linear verwendet werden, wie in der folgenden Abbildung gezeigt.
-
Beispiel 4: Einfache 3D-Variation auf ebenen Oberflächen
Unter Verwendung derselben skalaren Oberflächenpunkte auf einer Oberfläche wird die folgende Lastverteilung erstellt. Die Lastverteilung schwächt sich auf 1,0 (Einheitenwert) ab, je weiter die Position von den Datenpunkten entfernt ist.
-
Linear
-
Quadratisch
-
Linear
