Verknüpfte Geometrie

Für Linienelemente:

Dieses Formular ist nur aktiv, wenn im Formular Physikalische Eigenschaften im Abschnitt Eingabetyp unter Linie Elementeigenschaften die Option Eigenschafteneingabe oder Querschnitt ausgewählt ist.

Eigenschafteneingabe

Querschnitt

• Ausgewählte Elemente: Hier werden die Skizzierkurven angezeigt, die mit der Eigenschafteneingabe verknüpft werden sollen.
• Drehwinkel (Grad) : Hiermit kann der Schnitt in die richtige Ausrichtung gedreht werden.
• Neutrale Achse versetzen:
  • Y (in): Hiermit kann der Schnitt in die elementare Y-Richtung versetzt werden.
  • Z (in): Hiermit kann der Schnitt in die elementare Z-Richtung versetzt werden.
  • Ansicht: Zeigt das neutrale Koordinatensystem der ausgewählten Linie. Die X-Achse verläuft vom Ende A zum Ende B des Linienelements, und die Y-Achse ist die vertikale Richtung im Querschnitt.

  Die Option zur Anzeige des Koordinatensystems muss aktiviert sein, damit diese Funktion angezeigt wird.

Wenn im Formular Physikalische Eigenschaft im Abschnitt Eingabetyp unter Linie Elementeigenschaften die Option Tragwerk ausgewählt ist, können Sie über die Schaltfläche Eigenschaften anzeigen die Schweißkonstruktionen der Tragwerke auswählen.

Für Schalenelemente:

Dieses Formular ist aktiv, wenn im Formular Physikalische Eigenschaften unter Eigenschaften von Schalenelementen die Option Standard oder Laminat ausgewählt ist.

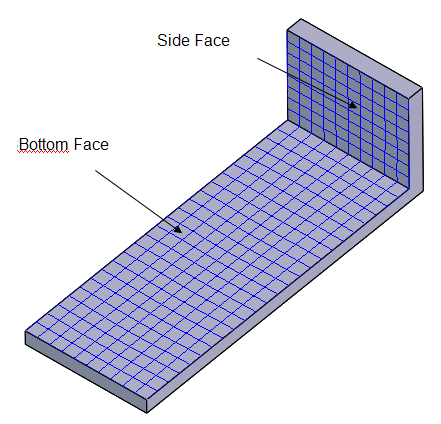

Sie können unterschiedlichen Flächen verschiedene Eigenschaften zuweisen. Im unten gezeigten Beispiel erfordert die untere Fläche eine Dicke von 1,0 mm, und die seitliche Fläche muss eine Laminat-Eigenschaft aufweisen.

Jeder Fläche wird eine andere Eigenschaft zugewiesen.

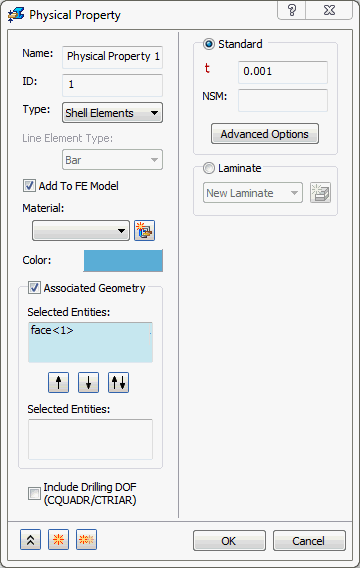

• Wählen Sie im Abschnitt Verknüpfte Geometrie die untere Fläche, und klicken Sie dann auf die Schaltfläche für die Eigenschaft Standard. Weisen Sie dieser Ebene eine Dicke von 1,0 mm (0,001 m) zu.

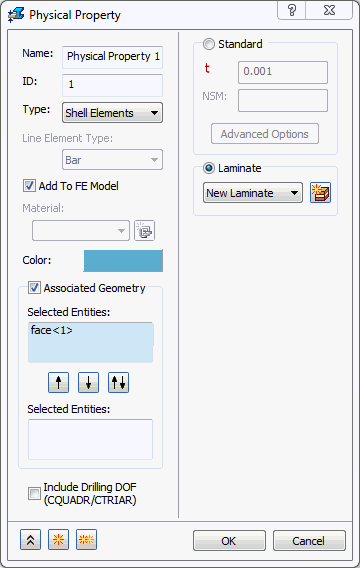

• Wählen Sie im Abschnitt Verknüpfte Geometrie die seitliche Fläche, und klicken Sie dann auf die Schaltfläche für die Eigenschaft Laminat.

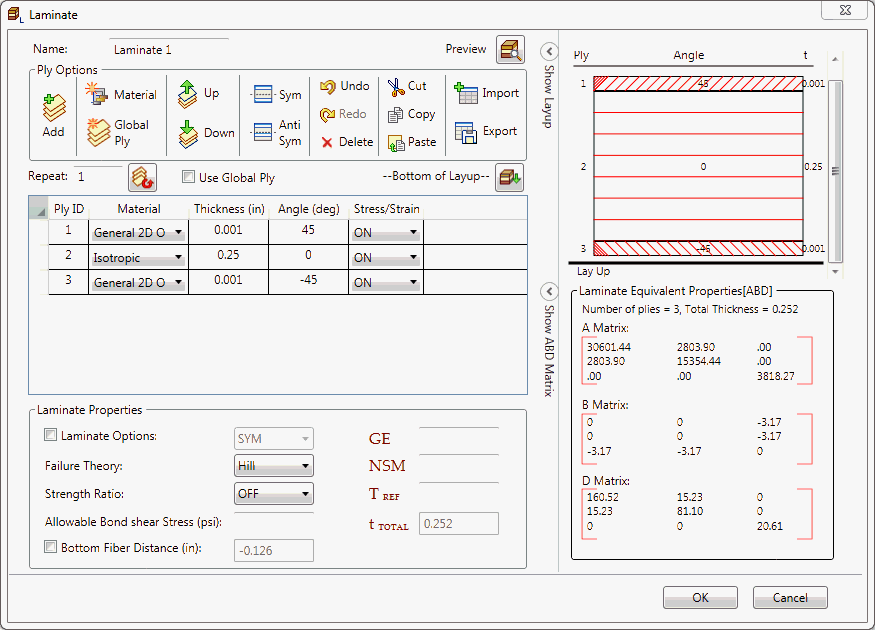

• Klicken Sie auf Neues Laminat, um eine Laminat-Eigenschaft zu erstellen, die der vertikalen Seitenfläche als zusammengesetztes Layup zugewiesen wird, wie in der folgenden Tabelle gezeigt:



  • Die kombinierte Dicke aller Schichten entspricht der Dicke der vertikalen Platte, also 0,252 Zoll (0,64 cm).

Für Volumenkörperelemente:

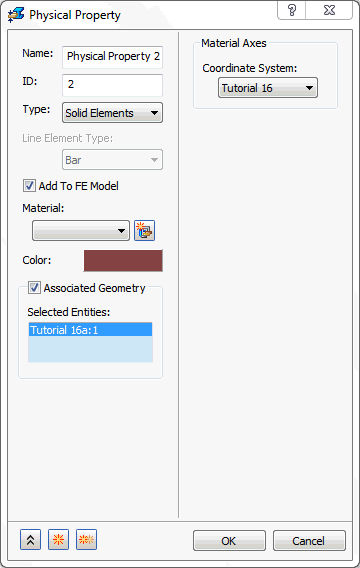

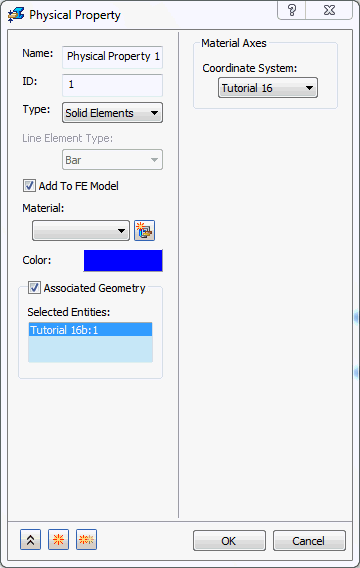

Mit diesem Formular können Sie zwei Körpern verschiedene Eigenschaften zuweisen, wenn im Formular Physikalische Eigenschaften die Option Eigenschaften von Volumenkörperelementen ausgewählt ist.

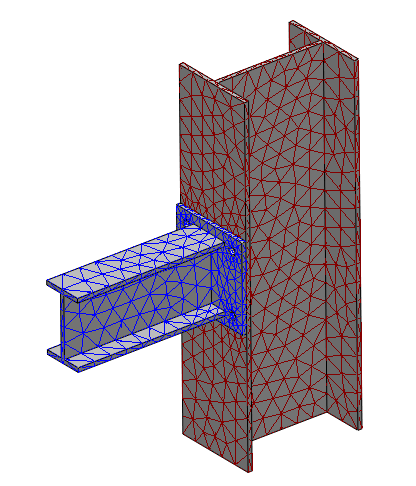

Im Beispiel unten haben das vertikale I-Profil (blau) und das horizontale I-Profil (braun) zwei verschiedene physikalische Eigenschaften mit unterschiedlichen Farben.
