Die Eigenschafteneinstellung Verbindungstyp eines Komponentensymbols definiert, ob die Komponente in eine vorhandene Linie eingefügt werden kann. Einstellungen für Verbindungstypen definieren außerdem, wie eine Linie beim Einfügen einer Komponente umgebrochen wird und ob durch das Hinzufügen einer Komponente zu einer vorhandenen Linie eine neue Liniengruppe erstellt wird.

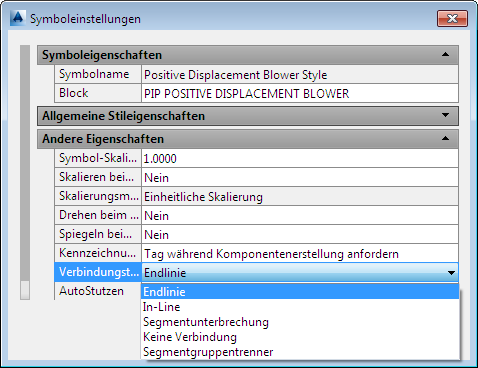

Die Symboleigenschaften des Verbindungstyps umfassen folgende Optionen:
- Endlinie. Wird zumeist für Komponenten verwendet, die am Ende einer Linie platziert werden (beispielsweise Kappen oder Blindflansche) oder die in einer Zeichnung platziert werden, bevor sie mit Linien verbunden werden. Symbole mit dieser Eigenschafteneinstellung werden nicht in Linien eingefügt.
- In-Line. Einstellung für Komponenten, die regelmäßig in Rohrleitungen oder Signalleitungen eingefügt werden. Komponenten mit diesem Verbindungstyp werden zusammen mit der Linie verschoben und verhalten sich als Teil der Linie. Wenn die Linie gelöscht wird, wird auch die Komponente gelöscht.
- Segmenttrenner. Symbole mit diesem Verbindungstyp können in Linien eingefügt werden. Beim Einfügen dieser Komponenten wird eine Linie unterbrochen, und die Liniengruppe sowie die Liniennummer werden für beide Liniensegmente beibehalten. Ein Reduzierstück oder eine Überdruckarmatur können beispielsweise eine Linie unterbrechen, sodass die Linie auf den beiden Seiten der Komponente unterschiedliche Eigenschaften aufweisen kann.
- Segmentgruppentrenner. Komponenten mit diesem Verbindungstyp (beispielsweise ISO-Pumpen, ISO-Kompressoren und ISO-Gebläse) können in eine Linie eingefügt werden und unterteilen die Linie in zwei Leitungsgruppen mit verschiedenen Liniennummern.
- Keine Verbindung. Es wird keine Verbindung mit Linien hergestellt (z. B. Mischer und Rührer).
