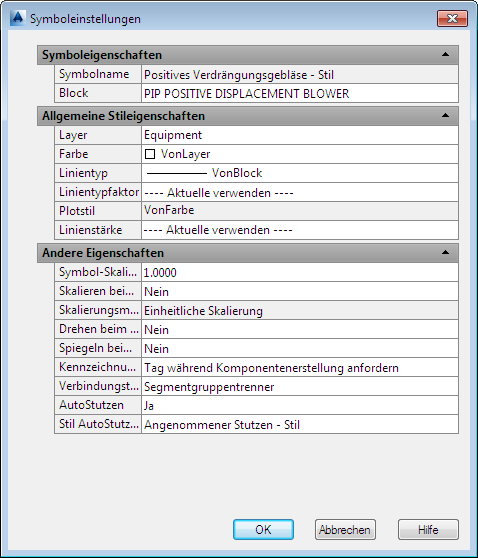

Dialogfeld Symboleinstellungen (Symbol)

Legt die grafischen Eigenschaften für die ausgewählte Komponentendefinition fest.

Die im Dialogfeld Symboleinstellungen angezeigten Kategorien hängen davon ab, welche Klasse zum Bearbeiten ausgewählt wurde. Klassen können den folgenden Kategorien angehören:

Symboleigenschaften

Listet den Symbolnamen und den Block auf, der zur Steuerung der Geometrie verwendet wird, die nach Einfügen einer Komponente in eine Zeichnung angezeigt wird.

Symbolname

Legt den Namen des Symbols fest. Diese Eigenschaft ist bei Bearbeitung vorhandener Symbole schreibgeschützt.

Block

Legt den Block fest, der bei Verwendung der Komponente angezeigt wird. Klicken Sie auf die Schaltfläche [...], um das Dialogfeld Blockzeichnung auswählen anzuzeigen, in dem Sie eine Auswahl verfügbarer Blöcke der ausgewählten Zeichnung aus einer Liste im Dialogfeld Block auswählen treffen können.

Allgemeine Stileigenschaften

Listet allgemeine Eigenschaften auf, die einer Komponente zugewiesen werden, wenn diese in eine Zeichnung eingefügt wird.

Layer

Legt den Layer fest, auf den das Symbol angewendet wird.

Farbe

Legt die auf das Symbol angewendete Farbe fest. Die Stilfarbe darf von der Layerfarbe abweichen.

Linientyp

Legt den auf das Symbol angewendeten Linientyp fest. Sie können den Linientyp auch nach Layer oder nach Block definieren.

Linientypfaktor

Legt den auf das Symbol angewendeten Linientypfaktor fest.

Plotstil

Zeigt die auf das Symbol angewendeten Plotstile an.

Linienstärke

Legt die auf das Symbol angewendete Linienstärke fest.

Weitere Eigenschaften

Listet weitere Eigenschaften auf, die einer Komponente zugewiesen werden, wenn diese in eine Zeichnung eingefügt wird.

Skalierfaktor des Symbols

Legt den Skalierfaktor des Symbols fest, wenn dieses in die Zeichnung eingefügt wird.

Anmerkung:

Die Skalierung der Steuerarmaturen beim Einfügen in die Zeichnung wird durch den angegebenen Maßstab jedoch nicht geändert.

Skalieren beim Einfügen

Legt fest, ob die Benutzer beim Einfügen des Symbols in die Zeichnung zur Skalierung aufgefordert werden.

Skalierungsmodus

Legt fest, ob die Skalierung einheitlich oder XY-unabhängig erfolgt. Diese Option ist nur verfügbar, wenn Skalieren beim Einfügen aktiviert wurde.

Drehen beim Einfügen

Legt fest, ob die Benutzer zum Drehen des Symbols beim Einfügen in die Zeichnung aufgefordert werden.

Spiegeln beim Einfügen

Legt fest, ob die Benutzer beim Einfügen in die Zeichnung zum Spiegeln des Symbols aufgefordert werden.

Kennzeichnungsaufforderung

Legt fest, ob die Benutzer zum Kennzeichnen des Symbols beim Einfügen in die Zeichnung aufgefordert werden. Dieses Feld wird für alle Stiltypen mit Ausnahme der Verweispfeile und Linien sowie Signalverbindungen angezeigt.

Verbindungstyp

Definiert den auf ein Symbol angewendeten Verbindungstyp. Dieses Feld wird für alle Stiltypen mit Ausnahme der Linien, Verweispfeile und Linien und Signalverbindungen angezeigt. Einem Symbol kann einer der folgenden Verbindungstypen zugewiesen werden:

  • Endlinie Kann nicht in Linien eingefügt werden. Die Verbindung erfolgt am Ende von Linien.
  • In-Line Wird in eine Linie eingefügt und verhält sich wie ein Teil der Linie.
  • Segmentunterbrechung Wird in eine Linie eingefügt und teilt die Linie in zwei Segmente innerhalb der gleichen Gruppe. Die Liniengruppe und die Liniennummer wird für beide Liniensegmente beibehalten.
  • Segmentgruppentrenner Wird in Linien eingefügt und teilt eine Linie in zwei Segmente und zwei Leitungsgruppen.
  • Keine Verbindung Es wird keine Verbindung mit Linien hergestellt.
AutoStutzen

Legt fest, ob bei Verbindung einer Rohrleitung mit einer Komponente dieser automatisch Stutzen hinzugefügt werden. Dieses Feld wird für alle Stiltypen mit Ausnahme der Linien, Verweispfeile und Linien und Signalverbindungen angezeigt.

Stil AutoStutzen

Legt den Stutzenstil fest. Dieses Feld wird für alle Stiltypen mit Ausnahme der Linien, Verweispfeile und Linien und Signalverbindungen angezeigt.
