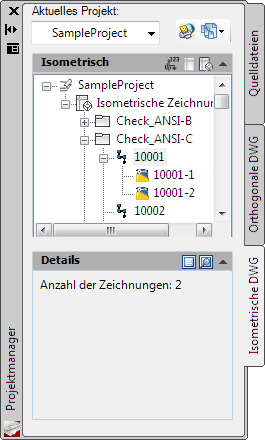

Zeigt isometrische Zeichnungen an, die Sie für das Projekt erstellt haben.
Gruppe Isometrisch
Legt die Gesamtorganisation für die isometrischen Zeichnungen im Projekt fest.
Sie können Zeichnungen und Ordner hinzufügen, entfernen und neu anordnen. Sie können auch Daten oder Ordner auswählen, deren Daten in Berichten berücksichtigt werden sollen.
- Werkzeugkasten in der Gruppe Isometrisch
-
Stellt Schaltflächen zur Verfügung, mit denen Zeichnungen geöffnet und hinzugefügt werden, und der Zeichnungsstatus aktualisiert werden kann.
-
Nach Leitungsnummer gruppieren Zeigt isometrische Zeichnungen unter der jeweiligen Leitungsnummer an, aus der sie erstellt wurden. - Nach Zeichnung gruppieren
Zeigt isometrische Zeichnungen als untergeordnete Knoten unterhalb des Knotens Isometrische Zeichnungen an. -
Neue isometrische Zeichnung Zeigt ein Menü mit den Optionen Schnell-ISO und Produktions-ISO an.
-
- Projekt-Stammverzeichnisknoten
-
Jeder Knoten der Projektstruktur wird durch ein spezifisches Symbol gekennzeichnet.
-
Projektknoten. Repräsentiert das oberste Organisationselement der Projektstruktur-Hierarchie. -
Knoten Isometrische Zeichnungen Stellt gruppierte isometrische Zeichnungen dar. Es können Ordner unterhalb dieses Knotens verschachtelt werden. -
Knoten Isometrische Leitungsnummer. Repräsentiert die Leitungsnummer. -
Zeichnungsknoten. Repräsentiert eine Zeichnung des Projekts. -
Knoten Gesperrte Zeichnung. Repräsentiert eine Zeichnung, die gerade bearbeitet wird. -
Knoten Fehlende Zeichnung. Repräsentiert eine Zeichnung, die verschoben oder entfernt wurde. Um die Zeichnung zu suchen, klicken Sie mit der rechten Maustaste auf den Knoten Fehlende Zeichnung, und klicken Sie auf Zeichnungseigenschaften.
-
