So arbeiten Sie mit Beschriftungen in orthogonalen Zeichnungen

So fügen Sie eine Beschriftung zu einer orthogonalen Zeichnung hinzu

1. Klicken Sie im Projektmanager auf die Registerkarte Orthogonale DWG.
2. Erweitern Sie in der Orthos-Baumstruktur den Projektknoten und den Ordner 2D-Ableitungen. Doppelklicken Sie auf eine orthogonale Zeichnung.
3. Klicken Sie im Ortho-Papierbereich in einer orthogonalen Zeichnung mit der rechten Maustaste auf das Ansichtsfenster, das die Komponente enthält, die Sie beschriften möchten.

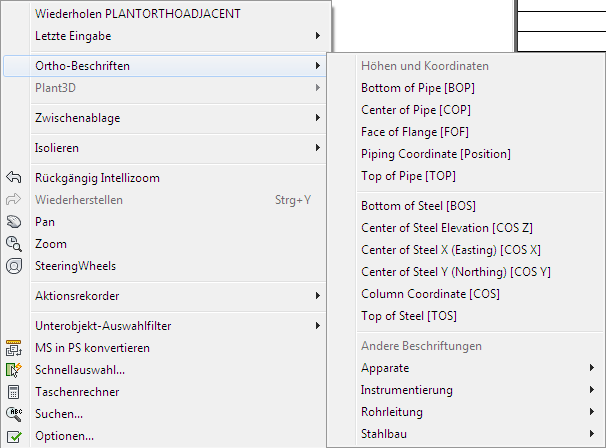

4. Klicken Sie im Menü auf Ortho-Beschriften. Klicken Sie auf die gewünschte Beschriftung, z. B. Rohr unten [Unten].
5. Wenn Sie dazu aufgefordert werden, wählen Sie eine zu beschriftende Komponente.

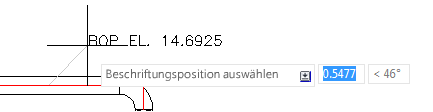

6. Positionieren Sie den Mauszeiger, und klicken Sie, um die Beschriftung an der gewünschten Position einzufügen.

   Anmerkung: Beim Platzieren einer Beschriftung kann es hilfreich sein, den Rasterfang (F9) einzuschalten.

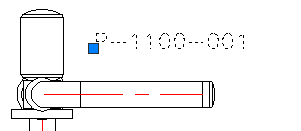

So verschieben Sie eine Beschriftung in einer orthogonalen Zeichnung

1. Klicken Sie im orthogonalen Papierbereich in einer orthogonalen Zeichnung auf die Beschriftung, die Sie verschieben möchten.
2. Ziehen Sie die Beschriftung mit dem Griff Verschieben an die gewünschte Stelle in der Zeichnung.
3. Ziehen Sie auch die Beschriftungsführungslinie, sofern vorhanden, mit den Verschiebegriffen an die gewünschte Stelle.


So aktualisieren Sie eine Beschriftung in einer orthogonalen Zeichnung

1. Doppelklicken Sie im orthogonalen Papierbereich in einer orthogonalen Zeichnung auf das Ansichtsfenster, das die Plant-Objektbeschriftung enthält, die Sie aktualisieren möchten.
2. Klicken Sie in der Multifunktionsleiste auf die Registerkarte Ortho-Ansicht Gruppe Beschriftung Beschriftung aktualisieren.
