In einer orthogonalen Zeichnung können Sie Bemaßungen in den orthogonalen Ansichtsfenstern hinzufügen, wie es auch in jeder AutoCAD-Zeichnung möglich ist. Weitere Informationen zum Hinzufügen von Bemaßungen zu Zeichnungen finden Sie unter Bemaßung im AutoCAD-Hilfesystem. Ihr CAD-Administrator hat wahrscheinlich den vorgegebenen Bemaßungsstil aus dem Dialogfeld Ortho-Einstellungen in der DWT festgelegt.
Anmerkung:
Stellen Sie beim Hinzufügen von Bemaßungen sicher, dass sie sich im richtigen Papierbereich befinden.
- Klicken Sie im Projektmanager auf die Registerkarte Orthogonale DWG.
- Erweitern Sie in der Orthos-Baumstruktur den Projektknoten und den Ordner 2D-Ableitungen. Doppelklicken Sie auf eine orthogonale Zeichnung.
- Klicken Sie in der Multifunktionsleiste auf die Registerkarte Ortho-Ansicht

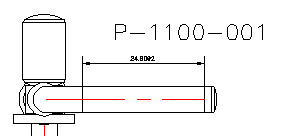

Gruppe Bemaßungen Bemaßung. - Legen Sie in der Zeichnung den ersten und den zweiten Hilfslinienursprung fest oder drücken Sie die ENTERTASTE, um ein Objekt auszuwählen, das bemaßt werden soll.
- Verschieben Sie die Maßlinie mithilfe des Cursors in der Zeichnung. Klicken Sie, um die Maßlinie zu platzieren.
Anmerkung:
Die Bemaßungen werden bei der Aktualisierung des Modells nicht aktualisiert. Daher müssen die Bemaßungen manuell angepasst werden.
