Modellbearbeitung und Einstellungen in 3D Structure Viewer

Sie können ein Modell in 3D Structure Viewer mithilfe der folgenden Befehle bearbeiten:

• Auswahlmodus

  Hebt die Auswahl aller anderen Navigationsoptionen auf.

• Drehen

  Drehen Sie das Modell, indem Sie mit der linken Maustaste klicken und sie gedrückt halten.

• Verschieben

  Um das Modell nach oben, unten, links und rechts zu verschieben, nutzen Sie eine der folgenden Optionen:

  • Klicken Sie mit dem Mausrad (mittlere Maustaste) und halten Sie es gedrückt.
  • Klicken Sie mit der rechten Maustaste und halten Sie sie gedrückt.
• Zoomoptionen:

  Ändern Sie die Zoomvergrößerung des Modells mit dem Mausrad (mittlere Maustaste).

  • Zoom. Ändert die Zoomeinstellung für das Modell mit der stufenweisen Zoomfunktion.
  • Vergrößern. Ermöglicht eine gleichmäßige Vergrößerung des Modells.
  • Verkleinern. Ermöglicht eine gleichmäßige Verkleinerung des Modells.
  • Alles zoomen. Zoomt auf eine Ansicht des gesamten Modells.
Anmerkung: In Browsern auf Mobilgeräten können Sie das Modell auch mithilfe von Gesten vergrößern/verkleinern, schwenken und drehen.
• Element mit ID auswählen

  Öffnet das Dialogfeld Element mit ID auswählen zur Eingabe einer Revit-Element-ID des Elements, das in der Ansicht ausgewählt werden soll.

Sie können die Anzeige von Elementen in 3D Structure View mit den folgenden Befehlen ein- oder ausschalten:

• Knoten anzeigen/ausblenden
• Stäbe anzeigen/ausblenden
• Platten/Schalen anzeigen/ausblenden
• Auflager anzeigen/ausblenden
• Lasten anzeigen/ausblenden
• LKS von Elementen anzeigen/ausblenden

  Aktiviert/deaktiviert die Anzeige der LKS-Widgets (Lokales Koordinatensystem) zusammen mit den analytischen Elementen in der Ansicht.

• Verlegungsbereiche anzeigen

  Verfügbar für die Schwerkraftberechnung. Zeigt Verlegungsbereiche für das gesamte Modell an. Ein Verlegungsbereich auf einem Flächenelement ist eine geschätzte Fläche, deren Lasten einem bestimmten Element zugewiesen werden, das dieses Flächenelement trägt.

• Netz anzeigen

  Verfügbar für die statische Berechnung.

Einstellungen

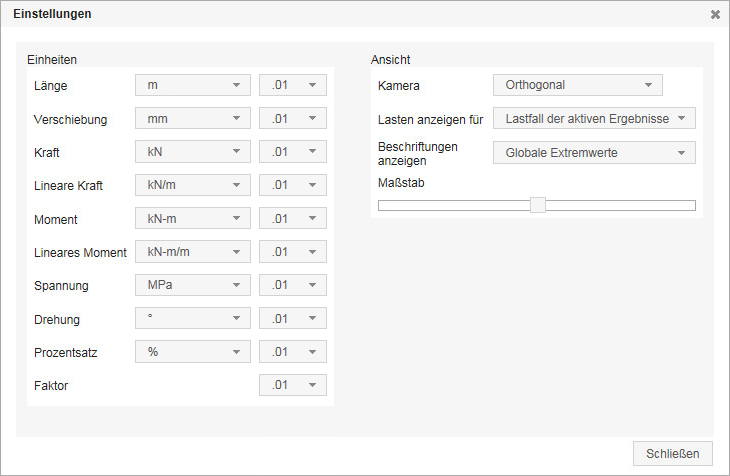

Klicken Sie auf das Symbol Einstellungen öffnen, um das Dialogfeld Einstellungen zu öffnen, in dem Sie die Einstellungen für die Einheiten der in der Ansicht angezeigten Ergebnisse und andere Einstellungen für das Modell und die Ergebnisse angeben können.

• Einheiten

  Geben Sie unter Einheiten die Einheiten und die Anzahl der Dezimalstellen für die folgenden Werte ein:

  • Länge
  • Verschiebung
  • Kraft
  • Lineare Kraft
  • Moment
  • Lineares Moment
  • Spannung
  • Drehung
  • Prozentsatz
  • Faktor. Für Faktor können Sie nur die Anzahl der Dezimalstellen auswählen.

  Diese Einstellungen werden zur Anzeige von Ergebnistypen in der Ansicht verwendet.

• Kamera:
  • Orthogonal. Zeigt eine orthogonale Projektion eines Modells an.
  • Perspektive. Zeigt eine perspektivische Projektion eines Modells an.
• Lasten anzeigen für:
  • Alle Lastfälle. Zeigt Ergebnisse für Lasten aus allen Lastfällen an, die für das Modell definiert sind.
  • Lastfall der aktiven Ergebnisse. Zeigt Ergebnisse für Lasten aus dem Lastfall an, der auf der Registerkarte Ergebnisse in der Liste der Lastfälle ausgewählt ist.
  • Lastfall in einem Modell definiert. Wählen Sie einen Lastfall zur Anzeige der Ergebnisse für Lasten aus diesem Fall.
• Beschriftungen anzeigen
  • Lokale Extremwerte. Wählen Sie diese Option zur Anzeige der Extremwerte der Ergebnisse nach Element in der Ansicht aus.
  • Globale Extremwerte. Wählen Sie diese Option zur Anzeige der Extremwerte der Ergebnisse für ein gesamtes Modell in der Ansicht aus.
  • Keine. Bei Auswahl dieser Option werden Extremwerte in der Ansicht nicht angezeigt.
• Maßstab

  Verschieben Sie den Schieberegler, um den Maßstab für Ergebnisse in der Ansicht festzulegen.
