Verwenden des Orbitwerkzeugs

Mit dem Orbitwerkzeug können Sie die Ausrichtung eines Modells ändern.

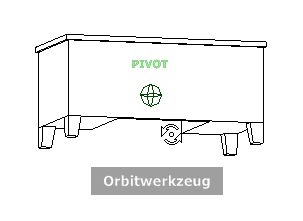

Als Cursor wird der Cursor des Orbitwerkzeugs angezeigt. Wenn Sie den Cursor ziehen, dreht sich das Modell um einen Drehpunkt. Die Ansicht bleibt jedoch fixiert.

Angeben des Drehpunkts

Der Drehpunkt ist der Basispunkt für das Drehen des Modells mit dem Orbitwerkzeug. Sie können den Drehpunkt wie folgt angeben:

• Standarddrehpunkt. Wenn Sie ein Modell zum ersten Mal öffnen, wird der Zielpunkt der aktuellen Ansicht als Drehpunkt verwendet.
• Objekte wählen Sie können Objekte auswählen, bevor das Orbitwerkzeug verwendet wird, um den Drehpunkt zu berechnen. Die Berechnung des Drehpunkts basiert auf dem Mittelpunkt der Grenzen der ausgewählten Objekte.
• Mittelpunktwerkzeug. Mit dem Mittelpunktwerkzeug können Sie einen Punkt im Modell angeben, der als Drehpunkt verwendet werden soll.
• STRG + Klicken und Ziehen Halten Sie die Strg-Taste gedrückt, bevor Sie auf den Keil Orbit klicken oder während das Werkzeug Oribt aktiv ist. Verschieben Sie die Maus anschließend auf den Punkt auf dem Modell, den Sie als Drehpunkt verwenden möchten. Diese Option ist nur verfügbar, wenn Sie die großen und kleinen Voll-Navigationsräder oder das kleine Objektansichtsrad verwenden.
  Anmerkung: Während das Werkzeug Orbit aktiv ist, können Sie jederzeit die Strg-Taste drücken, um den Drehpunkt zu verschieben, der vom Werkzeug Orbit verwendet wird.

Beibehalten der Richtung nach oben

Sie können steuern, wie das Modell um den Drehpunkt gedreht wird, indem Sie die Aufwärtsrichtung des Modells beibehalten. In diesem Fall ist die Drehung entlang der XY-Achse und in die Z-Richtung beschränkt. Wenn Sie horizontal ziehen, bewegt sich die Kamera parallel zur XY-Ebene. Ziehen Sie hingegen vertikal, fährt die Kamera entlang der Z-Achse.

Wird die Aufwärtsrichtung nicht beibehalten, können Sie das Modell mit dem um den Drehpunkt zentrierten Rollring drehen. Verwenden Sie das Dialogfeld Optionen für das SteeringWheel, um zu steuern, ob die Richtung nach oben für das Werkzeug Orbit beibehalten wird.

So umkreisen Sie ein Modell mit dem Orbitwerkzeug

1. Zeigen Sie eines der Objektansicht- oder Voll-Navigationsräder an.
2. Klicken Sie auf das Segment Orbit und halten Sie die Maustaste gedrückt.

   Als Cursor wird der Cursor des Orbitwerkzeugs angezeigt.

3. Ziehen Sie die Maus, um das Modell zu drehen.
   Anmerkung: Mit dem Mittelpunktwerkzeug können Sie das Modell in der aktuellen Ansicht zentrieren, wenn Sie eines der Voll-Navigations- oder Objektansichtsräder verwenden.
4. Geben Sie die Taste des Zeigegeräts frei, um zum Rad zurückzukehren.

So umkreisen Sie ein Objekt mit dem Orbitwerkzeug

1. Drücken Sie die Esc-Taste, um sicherzustellen, dass keine Werkzeuge aktiv sind, und um die Auswahl aller zuvor ausgewählten Objekte aufzuheben.
2. Wählen Sie die Objekte im Modell, für die der Drehpunkt definiert werden soll.
3. Zeigen Sie eines der Objektansichts- oder Voll-Navigationsräder an.
4. Klicken Sie auf das Segment Orbit und halten Sie die Maustaste gedrückt.

   Als Cursor wird der Cursor des Orbitwerkzeugs angezeigt.

5. Ziehen Sie die Maus, um das Modell zu drehen.
6. Geben Sie die Taste des Zeigegeräts frei, um zum Rad zurückzukehren.

So behalten Sie Aufwärtsrichtung für das Orbitwerkzeug bei

1. Zeigen Sie das kleine Objektansichtsrad oder eines der Voll-Navigationsräder an.
2. Klicken Sie mit der rechten Maustaste auf das Rad, und wählen Sie Optionen aus.
3. Aktivieren Sie im Dialogfeld Optionen unter Orbitwerkzeug das Kontrollkästchen Szene aufrecht belassen.
4. Klicken Sie auf OK.

   Die Drehung des Modells ist auf die XY-Ebene und auf die Z-Richtungen beschränkt.

So drehen Sie das Modell um den Drehpunkt mit dem Orbitwerkzeug

1. Zeigen Sie das kleine Objektansichtsrad oder eines der Voll-Navigationsräder an.
2. Klicken Sie mit der rechten Maustaste auf das Rad, und wählen Sie Optionen aus.
3. Deaktivieren Sie im Dialogfeld Optionen unter Orbitwerkzeug das Kontrollkästchen Szene aufrecht belassen.
4. Klicken Sie auf OK.
5. Klicken Sie auf das Segment Orbit und halten Sie die Maustaste gedrückt.

   Als Cursor wird der Cursor des Orbitwerkzeugs angezeigt.

6. Halten Sie die Umschalttaste gedrückt, um den Rollring anzuzeigen. Ziehen Sie die Maus, um das Modell zu rollen.
7. Geben Sie die Taste des Zeigegeräts frei, um zum Rad zurückzukehren.

So starten Sie das Orbitwerkzeug mit der mittleren Maustaste

1. Zeigen Sie eines der Räder (aber nicht das große Objektansichts- oder Gebäude-Navigationsrad) an.
2. Halten Sie die Umschalttaste gedrückt.
3. Halten Sie die Radtaste bzw. mittlere Taste des Zeigegeräts gedrückt, und ziehen Sie, um das Modell zu umkreisen.
4. Geben Sie die Taste des Zeigegeräts frei, um zum Rad zurückzukehren.
