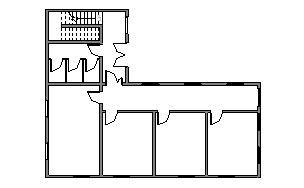

Zweidimensionale Ansichten stellen die herkömmliche Methode zum Anzeigen von Modellen dar. Zu diesen Ansichten gehören Grundrisse, Deckenpläne und Tragwerkspläne.
Registerkarte Ansicht Gruppe Erstellen Dropdown-Liste Draufsichten
(Grundriss)
(Deckenplan)
(Tragwerksplan)
(Planbereich)
(Flächenplan)
Die meisten Modelle enthalten mindestens einen Grundriss.
Themen in diesem Abschnitt
Draufsichten
Zeigen Sie in einer 2D-Ansicht einen Grundriss, Deckenplan oder Tragwerksplan an.
Informationen zum Ansichtsbereich
Der Ansichtsbereich besteht aus einer Reihe horizontaler Ebenen, die die Sichtbarkeit und Darstellung von Objekten in Draufsichten steuern.
Planbereiche
Verwenden Sie Planbereiche, um mehrere Schnittebenen in einer Draufsicht zu definieren.
Anpassen der Tiefe einer Draufsicht
Mithilfe des Parameters Höhenschnitt können Sie Teile des Modells anzeigen, die unterhalb der Schnittebene liegen.
Erstellen einer Draufsicht
Sie können Ihrem Projekt eine weitere Ansicht hinzufügen oder eine bestehende duplizieren.
Erstellen eines Planbereichs
Mithilfe eines Planbereichs können Sie eine Schnittebene definieren, die auf einer anderen Höhe liegt als die für den Rest der Draufsicht verwendete Schnittebene.
Ändern des Ansichtsbereichs
Sie können die horizontalen Ebenen, die die Sichtbarkeit eines Objekts in Draufsichten steuern, erstellen oder ändern.
Eigenschaften für Ansichtsbereiche
Mithilfe dieser Funktion definieren Sie eine Reihe horizontaler Ebenen, die die Sichtbarkeit und Darstellung von Objekten in Draufsichten steuern.
