Mithilfe des Parameters Höhenschnitt können Sie Teile des Modells anzeigen, die unterhalb der Schnittebene liegen.
Wenn die Wand in der Draufsicht nur so weit sichtbar sein soll, wie sie im Ansichtsbereich von Ebene 3 erscheint, können Sie die Wand mithilfe des Parameters Höhenschnitt beschneiden.
Diese Funktion wird durch den Parameter Höhenschnitt der Draufsicht aktiviert. Die hintere Schnittebene wird durch den Parameter Ansichtstiefe definiert, der zu den Eigenschaften Ansichtsbereich der Ansicht gehört.
Draufsichten umfassen Grundrissansichten, Deckenplanansichten, Detailplanansichten und Detailausschnittsansichten.

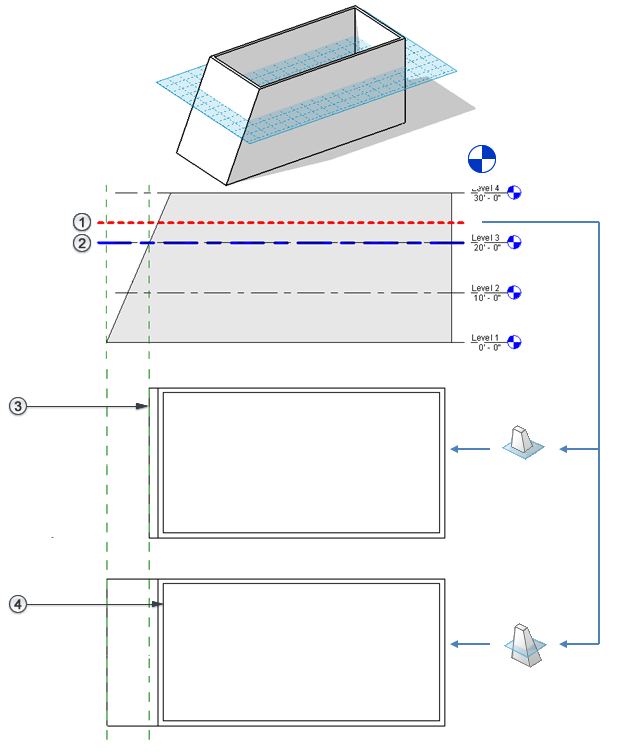

Die folgende Abbildung zeigt die hintere Schnittebene mit der Schnittebene , der
Ansichtstiefe, der
Draufsicht mit unterhalb der Ebene 3 geschnittener Wand sowie
der Draufsicht mit unterhalb von Ebene 3 sichtbarer Wand.

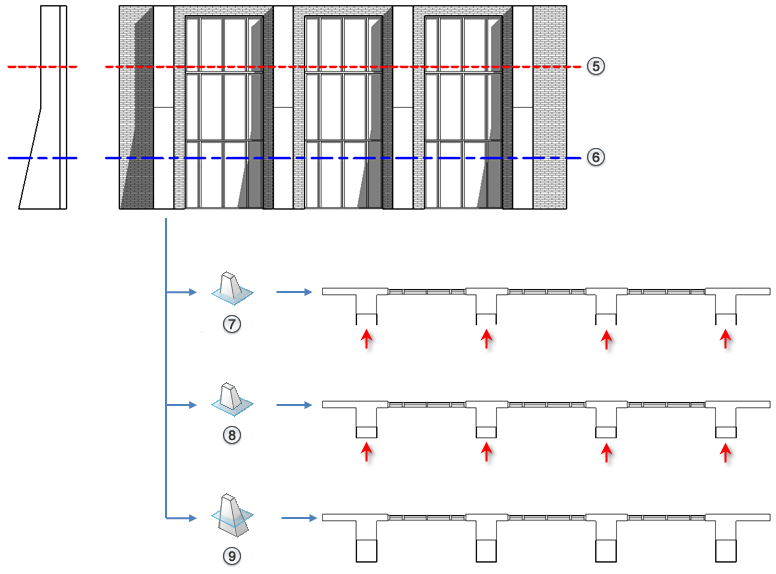

Die folgenden Abbildung zeigt die Schnittebene und die
Ansichtstiefe für dieses Modell sowie die entsprechenden Draufsichten für die verschiedenen Optionen des Parameters Höhenschnitt:
Zuschneiden ohne Linie,
Zuschneiden mit Linie und
Nicht zuschneiden.
Planbereiche berücksichtigen die Parametereinstellung Höhenschnitt der übergeordneten Ansicht, folgen jedoch ihren eigenen Ansichtsbereichseinstellungen.
Das Zuschneiden einer Draufsicht mithilfe der hinteren Schnittebene hat keinen Einfluss auf nicht-schneidbare Familien und auf Elemente, die in bestimmten Ansichten symbolisch dargestellt werden (z. B. Trägersysteme). Sie werden angezeigt und nicht beschnitten.
Diese Eigenschaft wirkt sich auf den Druck aus.
