Hinzufügen von Streben

Zum Erstellen einer Strebe skizzieren Sie eine Linie zwischen zwei Tragwerkselementen. Beispielsweise können Streben zwischen einer Tragwerksstütze und einem Träger eingesetzt werden.

Sie können Streben in Draufsichten und in Tragwerksansichten hinzufügen.

So fügen Sie eine Strebe in einer Tragwerksansicht hinzu

  1. Öffnen Sie eine Tragwerksansicht.
  2. Laden Sie gegebenenfalls weitere Streben aus dem Unterordner Tragwerk/Rahmen des Bibliothekordners der Revit-Programmgruppe.
  3. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Ingenieurbau Strebe.
  4. Wählen Sie in der Eigenschaftenpalette aus der Dropdown-Liste der Typenwahl die entsprechende Strebe.
  5. Klicken Sie auf die Eigenschaftenpalette, um die Eigenschaften der Strebe zu bearbeiten, bevor Sie ihn dem Modell hinzufügen.
  6. Heben Sie im Zeichenbereich den Fangpunkt hervor, an dem die Strebe beginnen soll (z. B. eine Tragwerksstütze). Klicken Sie zum Festlegen des Startpunkts.

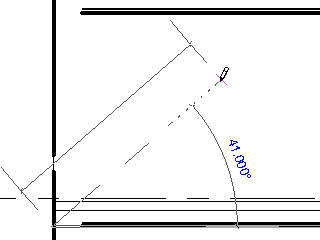

    Fangen am Startpunkt der Strebe

  7. Bewegen Sie zum Skizzieren der Strebe den Mauszeiger diagonal, und setzen Sie den Mauszeiger neben ein anderes tragendes Element, damit er von diesem Element gefangen wird. Klicken Sie, um den Endpunkt zu platzieren.

    Beispiel für Strebe in einer Tragwerksansicht

So fügen Sie eine Strebe in einer Draufsicht hinzu

  1. Öffnen Sie eine Draufsicht.
  2. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Ingenieurbau Strebe.
  3. Legen Sie in der Optionsleiste die Ebene und den Abstand für Anfang und Ende fest.
  4. Klicken Sie auf den Start- und auf den Endpunkt der Strebe im Projekt.
