Nichtzulassen von Wandverbindungen

Standardmäßig erstellt Revit eine Verbindung, wenn zwei Wände sich schneiden. Sie können jedoch Verbindungen für eine ausgewählte Wand bei Bedarf verhindern.

Wenn Sie beispielsweise kleine Leerräume zwischen Wänden beibehalten wollen, können Sie dies erreichen, indem Sie Verbindungen für die benachbarten Wände untersagen.

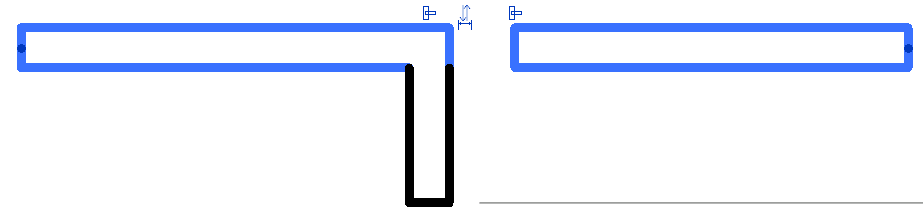

Zwei im Grundriss horizontal verlaufende Wände mit einer Dehnfuge von 3/8 Zoll (9 mm)

Diese Funktion ist auch zur Bereinigung komplexer Verbindungen nützlich. Beispiel: Wenn Sie eine Wand zu einer komplexen Verbindung hinzufügen und dies unerwünschte Auswirkungen hat, können Sie Verbindungen an dieser Wand nicht zulassen und dann das Werkzeug Geometrie verbinden verwenden, um die Verbindung zwischen dieser und anderen Wänden zu bereinigen.

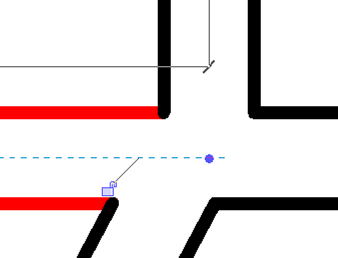

Ausgewählte Wand mit nicht zugelassener Verbindung

Wand mit Geometrie verbinden bereinigt

Das Verfahren variiert leicht bei Enden einer Wand im Vergleich zu Anschlussflächen zur Verbindung von Seiten- und Stirnflächen.

So verhindern Sie Verbindungen für ein Wandende

  1. Wählen Sie die Wand.
  2. Klicken Sie mit der rechten Maustaste auf das Steuerelement am Wandende, an dem keine Verbindung zugelassen werden soll, und wählen Sie Verbindung nicht zulassen.

    Das Ende dieser Wand kann nun nicht mit einer anderen Wand verbunden werden.

    Wenn Sie die Verbindung erneut zulassen wollen, klicken Sie mit der rechten Maustaste auf das Steuerelement am Wandende und klicken auf Verbindung zulassen, oder klicken Sie auf (Verbindung zulassen) über dem Wandende.

So lassen Sie die Verbindung von Seiten- und Stirnflächen nicht zu

  1. Öffnen Sie eine Draufsicht, in der die Anschlussfläche zur Verbindung von Seiten- und Stirnflächen angezeigt wird, und wählen Sie die Wand aus.
    Tipp: Wenn nur die Enden der Wand mit der Anschlussfläche zur Verbindung von Seiten- und Stirnflächen sichtbar sind, müssen Sie unter Umständen zum Anpassen der Höhe die Schnittebene anpassen. Weitere Informationen finden Sie unter Ansichtsbereich.
  2. Klicken Sie auf (Verbindung nicht zulassen) über der Seiten- und Stirnfläche der Fläche, oder klicken Sie mit der rechten Maustaste, und wählen Sie Verbindung nicht zulassen. Beachten Sie, dass in geändert wird.
  3. Die Anschlussfläche kann jetzt nicht mit einer anderen Wand verbunden werden.

    Ausgewählte Seiten- und Stirnfläche, für die die Verbindung nicht zugelassen ist

    Wenn Sie Verbindungen erneut zulassen wollen, klicken Sie auf über der Seiten- und Stirnfläche der Fläche, oder klicken Sie mit der rechten Maustaste, und wählen Sie Verbindung zulassen.

    Ausgewählte Seiten- und Stirnfläche, für die die Verbindung zugelassen ist
