Erstellen einer dauerhaften Verkabelung

Das Hinzufügen von Verkabelung zu Ihrem Projekt ist optional. Sie können Stromkreise ohne Verkabelung erstellen. Revit speichert die mit dem Stromkreis verbundenen Informationen.

Für die Erstellung einer dauerhaften Verkabelung haben Sie zwei Möglichkeiten:

Sie können in den Stromkreiseigenschaften den in einem Stromkreis verwendeten Kabeltyp angeben. Weitere Informationen erhalten Sie unter Stromkreiseigenschaften.

Umwandeln eines temporären Stromkreises in eine dauerhafte Verkabelung

  1. Markieren Sie ein Bauteil im Stromkreis, drücken Sie die TABULATORTASTE zum Markieren des Stromkreises, und klicken Sie, um den Stromkreis auszuwählen.

Auswählen des Kabeltyps für den Stromkreis

  1. Klicken Sie auf oder , um eine bogenartige Verkabelung zu erstellen.

    Bogenartige Verkabelung wird häufig zur Darstellung von verdeckten Verkabelungen in Wänden, Decken und Geschossdecken verwendet.

  2. Klicken Sie auf oder um eine geschrägte Verkabelung zu erstellen.

    Geschrägte Verkabelung wird häufig zur Darstellung exponierter Verkabelung verwendet.

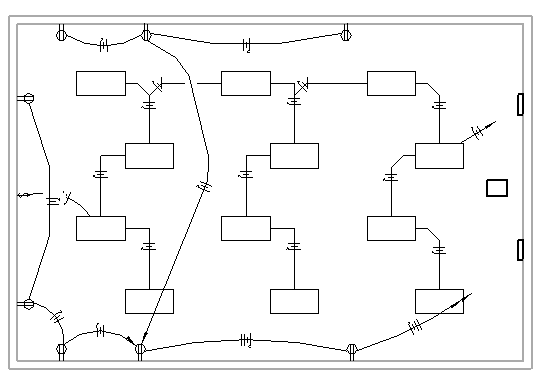

    Im folgenden Beispiel werden die Anschlussbuchsen über eine bogenartige Verkabelung und die Leuchten über geschrägte Verkabelung verbunden.
