Einfügepunkte für Einzelmatten

Die Einfügepunkte von Einzelmatten können angepasst werden.

Der Einfügepunkt einer Einzelmatte ist die Position, an der diese platziert wird. Dies beschränkt die Positionierung an der Überdeckung des Basisbauteils und ermöglicht den Objektfang an Mattenkanten, Verbindungs-/Stoßpositionen, den Mittelpunkten von Matten sowie Referenzlinien. Die vorgegebene Position des Einfügepunkts ist die linke untere Ecke der Matte. Um den Einfügepunkt anzuzeigen und seine Position zu ändern, wählen Sie eine platzierte Einzelmatte aus.

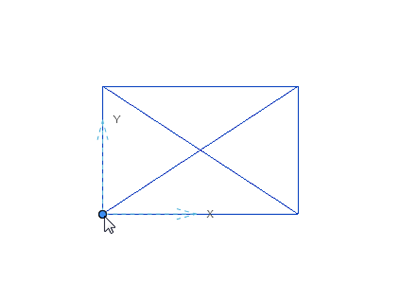

Der Punkt wird mit den x- und y-Achsenreferenzen des lokalen Koordinatensystems der Einzelmatte angezeigt.

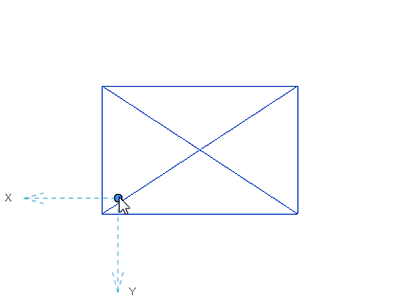

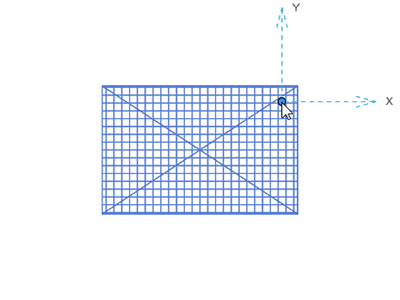

Klicken Sie auf den Einfügepunkt, und ziehen Sie ihn an eine neue Position. Dies ist eine projektweite Änderung für sämtliche Einzelmatten.
Anmerkung: Es ist nicht möglich, den Einfügepukt zu drehen; wenn Sie jedoch das Basisbauteil drehen, folgt der Einfügepunkt dieser Drehung.
