Skizzieren von Matten über Fläche

Verwenden Sie die normalen Skizzierwerkzeuge zum Definieren der Begrenzungen für ein Mattenfeld, das eine bestimmte Fläche bedecken soll.

  1. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Bewehrung Matte über Fläche.
  2. Wählen Sie die Geschossdecke, Wand oder Bodenplatte, auf die der Befehl Matte über Fläche angewendet werden soll.
  3. Klicken Sie auf Registerkarte Ändern | Mattenbegrenzung erstellen Gruppe Zeichnen (Begrenzungslinie).
  4. Skizzieren Sie eine geschlossene Schleife.

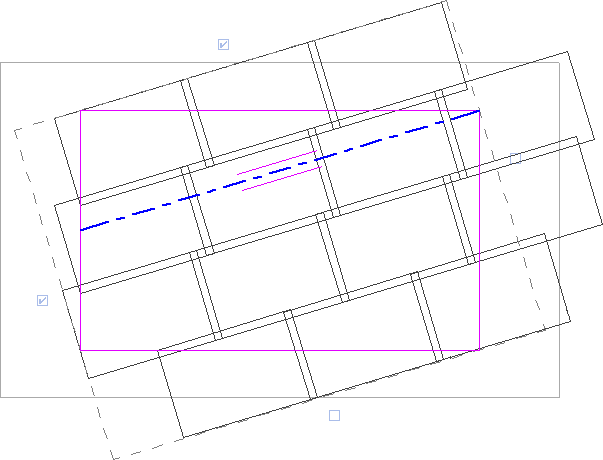

    Anmerkung: Ein Symbol mit parallelen Linien zeigt die Kante der Hauptrichtung für die Matte über der Fläche an. Im Skizziermodus können Sie die Hauptrichtung dieser Fläche ändern. Die Hauptrichtung der Matte über der Fläche ist sehr wichtig, da sie die Drehung der Einzelmatte bestimmt. Der Hauptdraht innerhalb der Einzelmatte verläuft parallel zur Hauptrichtung. Jede Matte über einer Fläche verfügt über ein rechteckiges Mattenfeld (gestrichelte Linie) mit Kanten-Steuerelementen.

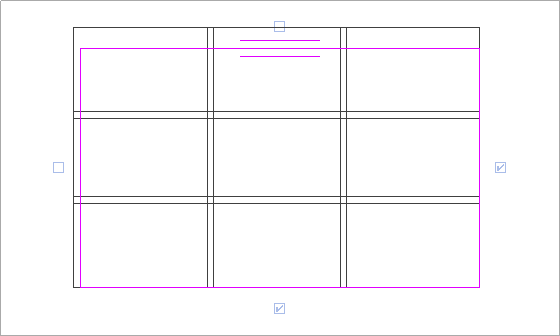

  5. Wählen Sie die Steuerelemente aus, um die Anfangs-/Endkanten des Einzelmatten-Layouts zu bestimmen.

    Mit diesen Steuerelementen geben Sie Ausrichtung der Einzelmatte und die Werte für Verbindung/Stoß an. Wählen Sie mindestens zwei benachbarte Steuerelemente zum Erstellen eines ordnungsgemäßen Einzelmatten-Layouts. Das Einzelmatten-Layout passt Einzelmatten an die Mattenbegrenzung an. Die Einzelmatte wird von der skizzierten Begrenzung und Aussparungen im Basisbauteil geschnitten.

    Anmerkung: Um die Grafikparameter der Bewehrungsmatten zu ändern, klicken Sie auf Registerkarte Ansicht Gruppe Grafik (Sichtbarkeit/Grafiken) und ändern die Parameter unter Bewehrung – Verlegebereich Matten oder Bewehrungsmatten.
  6. Wählen Sie die Verbindungs-/Stoßposition im Abschnitt Konstruktion der Eigenschaftenpalette für Matte über Fläche.
  7. Klicken Sie auf Registerkarte Ändern | Mattenbegrenzung erstellen Gruppe Modus (Bearbeitungsmodus beenden).
  8. Um Symbole und Beschriftungen automatisch in der fertigen Skizze zu platzieren, wählen Sie die richtige Ansicht in der Eigenschaftenpalette für die Matte über Fläche unter ID-Daten beim Eintrag für den Parameter Neue Elemente in Ansicht beschriften.

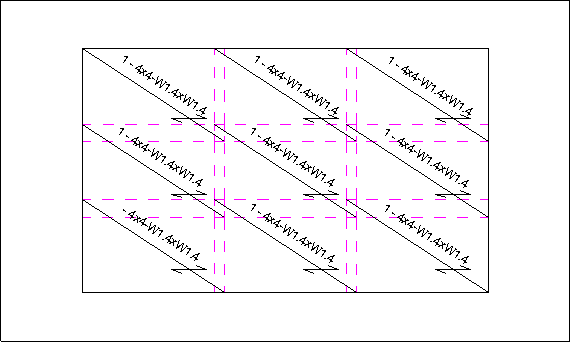

    Revit platziert ein Bewehrungsmatten-Symbol und eine Beschriftung für jede Einzelmatte getrennt.
