Zeichnen paralleler Leerrohre

Sie können Leerrohrstrecken, die mit Kabeltrassen oder über elektrische Anschlüsse mit Bauteilen verbunden sind, parallele Leerrohre hinzufügen.

1. Öffnen Sie die Ansicht, in der Sie parallele Leerrohre hinzufügen möchten.
2. Klicken Sie auf Registerkarte Gebäudetechnik Gruppe Elektro (Parallele Leerrohre).
3. Geben Sie in der Multifunktionsleiste Folgendes an:

   Funktion	Vorgang
   Zeichnen der parallelen Leerrohre mit demselben Biegeradius wie dem des ursprünglichen Leerrohrs	Klicken Sie auf (Gleicher Biegeradius).
   Zeichnen der parallelen Leerrohre mit einem anderen Biegeradius als dem des ursprüngliche Leerrohrs Anmerkung: Diese Option steht nur für Leerrohre ohne Verbindungsstücke zur Verfügung.	Klicken Sie auf (Konzentrischer Biegeradius).
   Ändern der Vorgabe für die Anzahl der horizontalen oder vertikalen Leerrohrstrecken	Geben Sie einen Wert in das Textfeld rechts neben Anzahl horizontal oder Anzahl vertikal ein.
   Ändern der Vorgabe für den Versatz für horizontale oder vertikale Leerrohrstrecken	Geben Sie einen Wert in das Textfeld rechts neben Horizontaler Versatz oder Vertikaler Versatz ein.

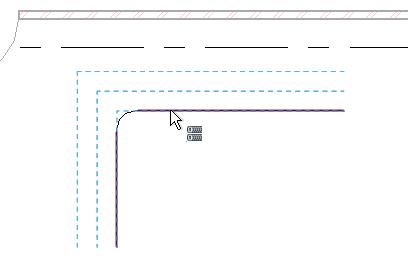

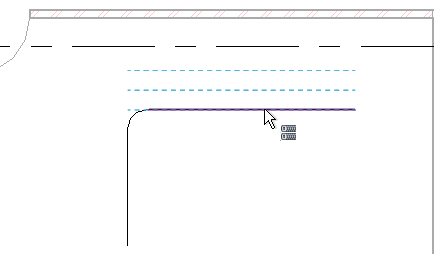

4. Ziehen Sie im Zeichenbereich den Mauszeiger auf ein vorhandenes Leerrohr, um ein Segment hervorzuheben. Wenn Sie den Mauszeiger auf eine Seite des vorhandenen Leerohrs ziehen, wird ein Umriss der parallelen Leerrohre angezeigt.



Drücken Sie die Tabulatortaste, um die gesamte Leerrohrstrecke auszuwählen.



5. Klicken Sie, um die parallelen Leerrohre zu platzieren.
6. Klicken Sie zum Fertigstellen der parallelen Leerrohrstrecke auf Ändern.
