Berichtsparameter

Ein Berichtsparameter ist ein Parametertyp, dessen Wert von einer bestimmten Bemaßung im Familienmodell gesteuert wird.

Berichtsparameter extrahieren einen Wert aus einer geometrische Bedingung und verwenden diese Daten in einer Formel oder als Parameter für die Übernahme in Bauteillisten.

• Länge, Radius, Winkel und Bogenlänge sind als Berichtsparameter verfügbar. (Die Bogenlänge kann nur als Berichtsparameter gekennzeichnet werden).

  Anmerkung: Fläche kann nicht als Berichtsparameter verwendet werden.
• Berichtsparameter sind nützlich, wenn eine Familie von externen Referenzen gesteuert wird, die basierend auf kontextabhängigen Informationen von platzierten Familienexemplaren (z. B. Fassadenelemente oder die Breite einer Wand für den Rahmen einer Tür oder ein Fenster) aktualisiert werden.
• Für externe Referenzen, deren Geometrie von den Bedingungen der einzelnen Platzierung der Familienexemplare abhängt, können Sie den Berichtsparameter verwenden, um den Bemaßungswert zu speichern und im Familienparameter anzugeben.
• Ein Berichtsparameter kann nur in einer Formel verwendet werden, wenn seine Bemaßungsreferenzen Basisbauteile für Elemente der Familie (z. B. Ebenen, Referenzebenen der Fassadenelementsbegrenzung) sind. Wenn eine der Bemaßungsreferenzen sich auf die Familiengeometrie bezieht, kann die Bemaßung mit einem Berichtsparameter gekennzeichnet werden, der jedoch nicht in Formeln verwendet werden kann.

Wenn Sie einen gemeinsam genutzten Projektparameter erstellen, können Sie diesen im Dialogfeld Parametereigenschaften als Berichtsparameter kennzeichnen.

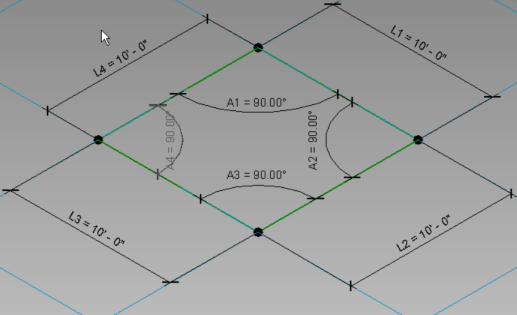

Sie können zum Beispiel wie hier gezeigt Berichtsparameter für die vier Längen- und vier Winkelbemaßungen in einem Fassadenelement nach Muster erstellen.

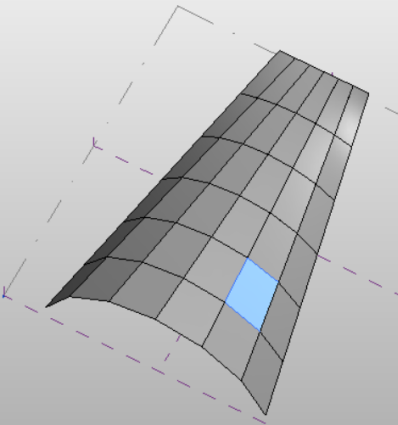

Nachdem Sie das Fassadenelement nach Muster in einem Projekt platziert haben, können Sie ein Element wie hier gezeigt auswählen und dann die Berichtsparameter in den Exemplareigenschaften anzeigen.

Anmerkung: Die Verwendung von Berichtsparametern ist nicht auf die Fassadenelemente beschränkt. Sie können z. B. Berichtsparameter zur Neuerstellung von Tür- und Fensterfamilien verwenden.

Nach dem Erstellen von Berichtsparametern können Sie außerdem eine Bauteilliste zur Anzeige der Daten erstellen.

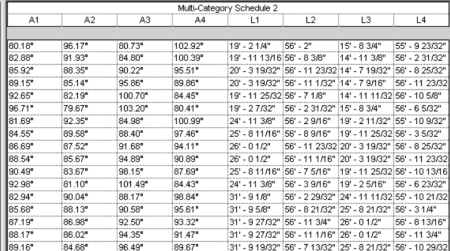

Die hier gezeigte Bauteilliste gibt die vier Winkel- und vier Längenbemaßungsparameter für alle Fassadenelemente an.
