Beschriften linearer Bewehrung

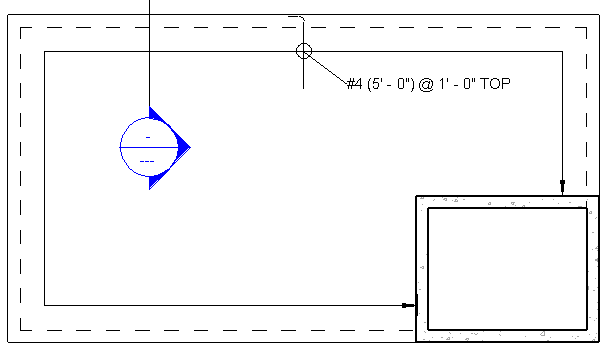

Sie können den Bereich mit der linearen Bewehrung mit benutzerdefinierten Symbolen und Beschriftungen versehen. Dadurch erhalten Sie Informationen zum Typ der Bewehrung und zu spezifischen Details der Begrenzung.

Einfügen eines Symbols für lineare Bewehrungen

  1. Klicken Sie auf Registerkarte Beschriften Gruppe Symbol (Symbol für lineare Bewehrung).
    Anmerkung: Falls im Projekt keine Bewehrungssymbole vorhanden sind, können Sie die benötigten Symbole aus der Bibliothek laden.
  2. Wählen Sie die lineare Bewehrung aus, die Sie mit dem Symbol versehen möchten.
  3. Positionieren Sie das Symbol für die lineare Bewehrung, und klicken Sie, um es zu platzieren.

Einfügen einer Beschriftung für lineare Bewehrungen

  1. Wählen Sie Registerkarte Beschriften Gruppe Beschriftung (Nach Kategorie beschriften).
    Anmerkung: Falls im Projekt keine Bewehrungsbeschriftungen vorhanden sind, können Sie die gewünschten Beschriftungen aus der Bibliothek laden.
  2. Wählen Sie die lineare Bewehrung aus, die Sie mit der Beschriftung versehen möchten.
  3. Drücken Sie die Esc-Taste, um das Werkzeug Beschriften zu beenden.
