Verwenden verschwenkter Stäbe in linearen Bewehrungssystemen

Sie können unterschiedliche verschwenkte Stäbe für den Verlauf linearer Bewehrungssysteme festlegen.

  1. Wählen Sie das lineare Bewehrungssystem aus. Achten Sie dabei darauf, nicht die einzelnen Bewehrungselemente innerhalb der linearen Bewehrung auszuwählen.
  2. Geben Sie in der Eigenschaftenpalette unter Layer die folgenden Parameter an:
    • Primärstab - Typ
    • Primärstab - Länge
    • Primärstab - Form
    • Primärstab - Hakentyp - Anfang
    • Primärstab - Hakentyp - Ende
  3. Wählen Sie in der Eigenschaftenpalette unter Layer die Option Verschwenkte Stäbe. Jetzt können Sie die folgenden Parameter festlegen:
    • Verschwenkter Stab - Typ
    • Verschwenkter Stab - Länge
    • Verschwenkter Stab - Form
    • Verschwenkter Stab - Hakentyp - Anfang
    • Verschwenkter Stab - Hakentyp - Ende
    Anmerkung: Als Biegeformen stehen bei linearen Bewehrungssystemen nur einzelne Segmente oder Formen mit rechtwinklig zueinander liegenden Segmenten zur Verfügung.

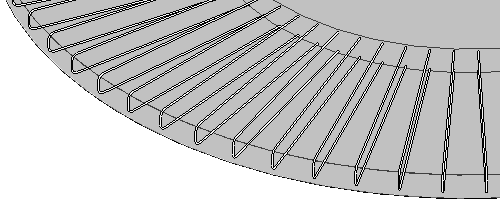

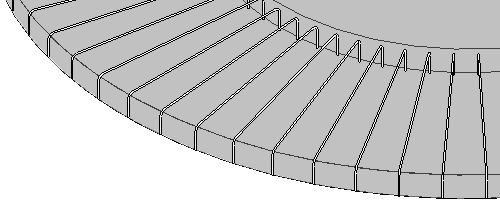

Wenn der Vorgang abgeschlossen ist, werden die einzelnen Stäbe wie angegeben angezeigt, während die Überdeckung des Basisbauteils und der volle Umfang der Skizze für das lineare Bewehrungssystem erhalten bleiben. Für die Segmente in den Biegeformen sowohl der primären als auch der verschwenkten Stäbe wird der Parameter Fläche des Pfads übernommen. Wählen Sie einen Stab aus, und drehen Sie die Form wie benötigt.
