Bei der Energieanalyse für ein Gebäudemodell werden im Energiemodell berechnete Oberflächen mit Lücken und gezackten Kanten angezeigt.

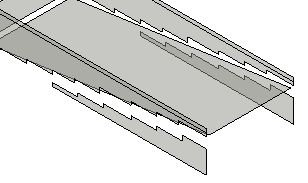

Beispiel: Die folgende Abbildung zeigt im Energiemodell erstellte berechnete Oberflächen für eine Rampe und angrenzende Wände. In den berechneten Oberflächen für die Wände werden an den Stellen, an denen die Wände die Rampe schneiden, Lücken angezeigt. Die Lücken weisen unregelmäßige Kanten auf.

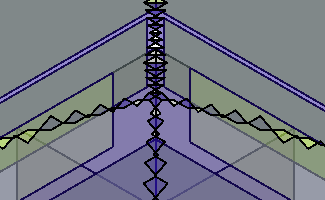

Die folgende Abbildung zeigt einen anderen Fall. Hier sind an den berechneten Oberflächen für Teile des Dachs unregelmäßige Linien vorhanden.
Problem: Kleine Lücken und gezackte Kanten haben keine oder nur geringe Auswirkungen auf die Analyse und dienen hauptsächlich der Verbesserung der Leistung bei der Analyse.
Die in der Energieanalyse verwendeten Flächeninhalte für berechnete Oberflächen sind Näherungswerte für die Oberflächen der Modellelemente. Das automatisch generierte Energiemodell enthält möglicherweise Lücken zwischen berechneten Oberflächen und gezackten Kanten. Diese Merkmale des Energiemodells können ungewöhnlich aussehen, beeinträchtigen jedoch die Genauigkeit der Ergebnisse der Energiesimulation nicht.
Im Dialogfeld Energieeinstellungen können Sie mithilfe der Option Auflösung berechneter Oberflächen festlegen, wie genau die berechneten Oberflächen den Oberflächen der Gebäudeelemente entsprechen sollen, die sie repräsentieren. Wenn Sie einen kleineren Wert für die Auflösung wählen, werden die berechneten Oberflächen eventuell präziser an den Oberflächen der Gebäudeelemente ausgerichtet. Diese Änderung bewirkt jedoch, dass die Energiesimulation mehr Zeit in Anspruch nimmt, ohne deshalb wesentlich genauer auszufallen.
Lösung: Dieses Problem erfordert keine Aktion.
