Kapitel 15: Bewerten von Ergebnissen mithilfe von Ebenen

Vorheriges: Übung 7 | Nächstes: Übung 8

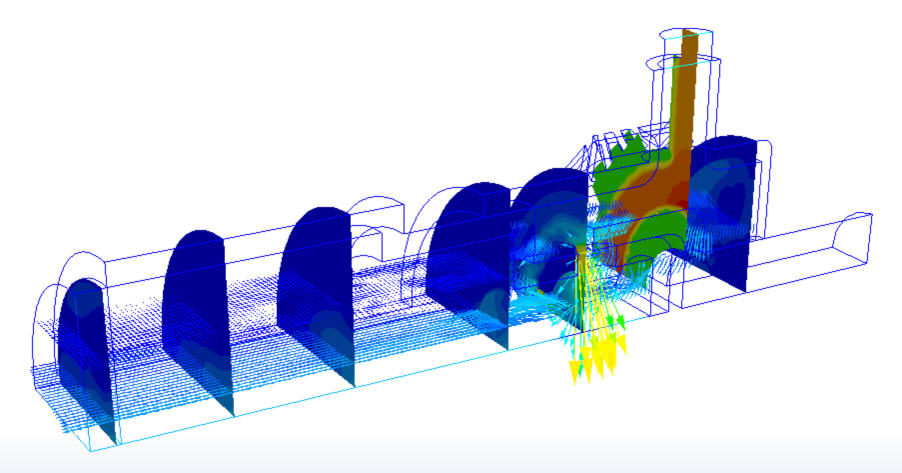

Mithilfe von Ergebnisebenen können Sie Daten in dreidimensionalen Modellen visualisieren. Dies sind Schnittebenen, die verschiedene Aufgaben bei der Autodesk® CFD-Ergebnisvisualisierung übernehmen:

In diesem Kapitel werden folgende Themen behandelt:

Erstellen und Verwalten von Ebenen

Arbeitsablauf der Ergebnisebene

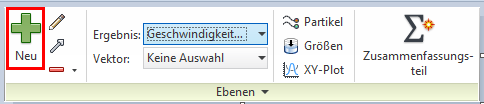

So erstellen Sie eine Ebene

So benennen Sie eine Ebene um

So zeigen Sie die Auswahlliste an

So wählen Sie eine Ebene aus

Anmerkung: Wählen Sie eine Ebene aus, bevor Sie sie bearbeiten.

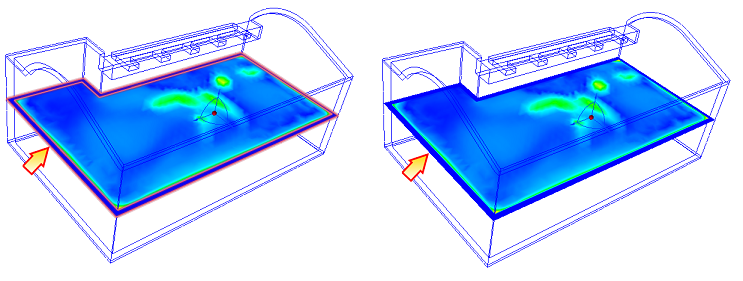

So deaktivieren Sie die Hervorhebung der aktiven Ebene

So deaktivieren Sie eine Ebene

Anmerkung: Eine deaktivierte Ebene wird nicht angezeigt und kann nicht geändert werden. Das Ausblenden von Ebenen ist nützlich, wenn ein Bild einer bestimmten Ebene erfasst wird.

So löschen Sie eine Ebene

Anmerkung: Sie können die Größenergebnisse aller Szenarios in einer Designstudie mithilfe von Zusammenfassungsebenen berechnen und im Entscheidungscenter speichern. Diese Methode ist sinnvoll, um Durchfluss- und Druckwerte und andere Daten miteinander zu vergleichen, damit die richtigen Entscheidungen getroffen werden können.

Position und Darstellung von Ebenen definieren

Steuerung

Zum Verschieben einer Ebene

Anmerkung: Eine Ebene kann nur in senkrechter Richtung verschoben werden.

So drehen Sie eine Ebene

(Klicken Sie zum Ändern des Drehmittelpunkts die Dreiergruppe innerhalb der Ebene. Der Drehmittelpunkt ist der Ursprung der Dreiergruppe.)

So richten Sie an einer Modellfläche aus

Nach dem Aufrufen des Befehls Auf Fläche ausrichten klicken Sie auf die gewünschte Fläche im Modell. Die Ebene wird zur ausgewählten Fläche verschoben und parallel dazu ausgerichtet. Wenn die ausgewählte Fläche nicht eben ist, wird die Ebene auf die Elementfläche verschoben, die dem Auswahlpunkt auf der Oberfläche am nächsten liegt.

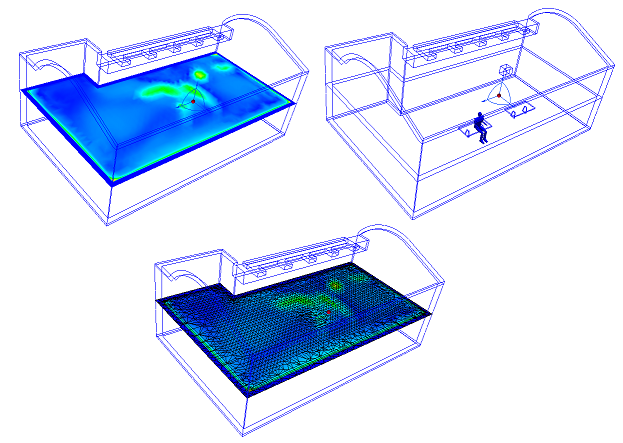

So ändern Sie die Darstellung

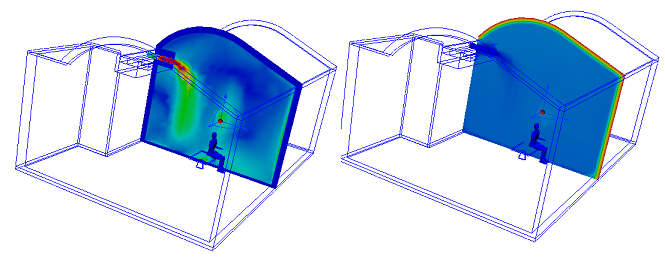

So ändern Sie die angezeigte Ergebnisgröße

So speichern Sie Ergebnisse auf einer Ebene

Mit der Option Ausschnitt wird die Sichtbarkeit von bestimmten Modellbereichen verbessert. Die Option ist auch nützlich, um Vektoren anzuzeigen, wenn das Modell schattiert dargestellt wird.

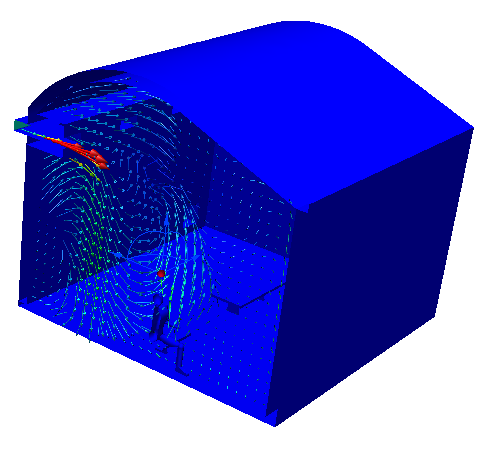

Vektoren

So aktivieren Sie Vektoren oder ändern den Vektorbetrag

So ändern Sie die Vektordarstellung

So stellen Sie die Vektordichte ein

Klicken Sie auf Mehr..., um die folgenden Änderungen vorzunehmen:

Ändern der Anzeige von Pfeilspitzen

So zeigen Sie Regionen an, in denen der aktive Vektor innerhalb eines festgelegten Bereichs liegt

  1. Aktivieren Sie das Kontrollkästchen Filtern.
  2. Legen Sie einen Bereich fest, indem Sie betreffenden Werte in die Felder Min. und Max. eingeben.

Klicken Sie auf Zurücksetzen, oder deaktivieren Sie Filtern, um das gesamte Modell anzuzeigen.

Ebenenfunktionen

Mit Ebenen steht eine Vielzahl von Visualisierungsfunktionen zu Verfügung:

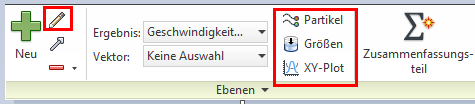

Zugriff auf die Ebenenfunktionen

Anmerkung: Stellen Sie sicher, dass die Option Ebenen in der Gruppe Ergebnisauswertung ausgewählt ist.

a. Einstellungen (Steuerelemente)

b. Partikel

c. Größen

d. XY-Plot

Verfolgen von Partikelspuren mithilfe einer Ebene

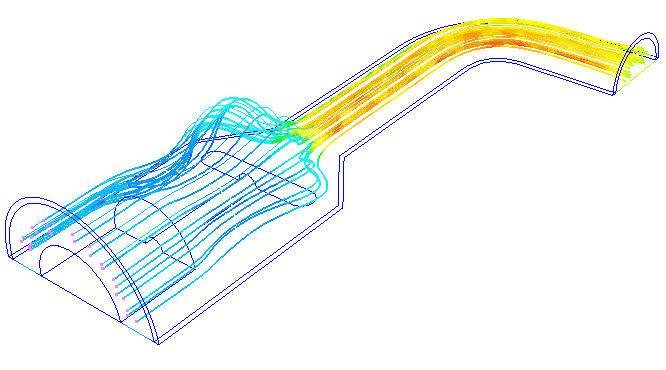

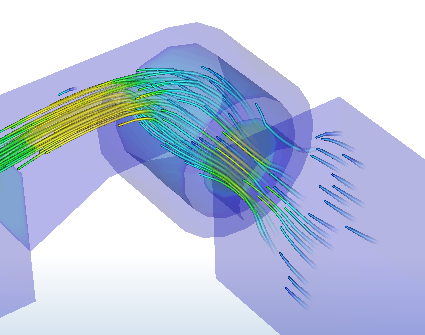

Partikelspuren ähneln einem Färbemittel, das in die Strömung eingespritzt wird. Sie stellen eine sehr nützliche Methode zur Darstellung des Verhaltens einer Strömung in Ihrem Design dar.

Partikelspuren weisen vorgabemäßig keine Masse auf, sodass deren Bewegung nur von der Strömung bestimmt wird. Durch das Hinzufügen einer Masse verhalten sich Partikelspuren eher wie eine physikalische Substanz in einem Strömungssystem.

Hinzufügen von Partikelspuren

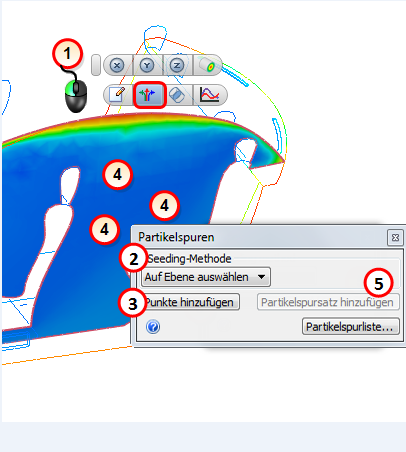

So erstellen Sie einen Satz Partikelspuren

  1. Erstellen Sie eine Ergebnisebene, und öffnen Sie das Dialogfeld Partikelspur.
  2. Wählen Sie eine Seeding-Methode.
  3. Klicken Sie auf Punkte hinzufügen.
  4. Klicken Sie auf Punkte auf der Ebene (oder ziehen Sie das Raster).
  5. Klicken Sie auf die Schaltfläche Partikelspursatz hinzufügen.

Auf der Ebene auswählen

Um die Anfangskoordinaten auszuwählen, klicken Sie mit der linken Maustaste auf die Ergebnisebene.

Eingabe

Geben Sie die genaue x-, y- und z-Koordinate ein. Trennen Sie die Koordinaten durch Komma. (Die Koordinaten dürfen nicht in Klammern gesetzt werden.) Die Koordinaten brauchen nicht unbedingt auf der Ergebnisebene liegen.

Rechteckiges Gitter

Zeichnen Sie ein Rechteck auf der aktiven Ergebnisebene, indem Sie auf drei Stellen klicken: die oberen beiden Ecken und eine untere Ecke:

Geben Sie die Anzahl der Gitterpunkte in die Felder Breite und Höhe ein.

Verwenden Sie die Option Rasterabstand, um eine gleichmäßige Verteilung von Partikelspuren überall auf der Ergebnisebene zu erzielen.

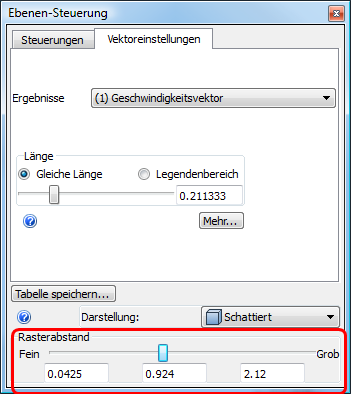

So stellen Sie die Rasterabstandsdichte ein

  1. Aktivieren Sie die Vektoren auf der Ergebnisebene.
  2. Ziehen im Dialogfeld Ebenen-Steuerung auf der Registerkarte Vektoreinstellungen den Schieberegler Rasterabstand.

Kreisförmiges Gitter

Zeichnen Sie einen Kreis auf der aktiven Ergebnisebene, indem Sie zuerst auf den Mittelpunkt des kreisförmigen Gitters klicken, und ziehen Sie dann einen Kreis im gewünschten Radius und klicken Sie erneut:

Geben Sie die Anzahl der Punkte für Radius und Umfang in die Felder Radial und Kreisförmig ein.

Verweildauer

Die Zeit, die eine Partikelspur benötigt, um das Modell zu durchqueren, ist die Verweildauer. Diese Dauer wird für jede Partikelspur aufgelistet. Die Verweildauer wird von der Strömung und Geometrie bestimmt, und davon, ob eine Masse für die Partikelspur festgelegt wurde.

Eine Partikelspur mit einer längeren Verweildauer als der Rest wirkt sich auf die Animation aus. Solch eine Partikelspur wird sehr langsam animiert, gefolgt von einer sehr schnellen Animation der anderen.

Einstellen der Darstellung

Anzeigen, Sortieren und Ändern von Spuren

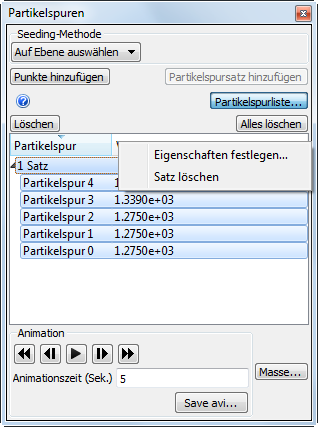

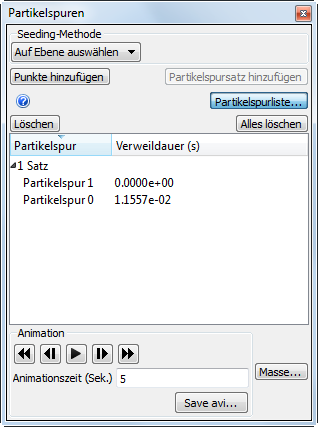

  1. Zum Anzeigen der Spurliste klicken Sie auf die Schaltfläche Partikelspurliste....
  2. Zum Sortieren der Spuren klicken Sie auf die Spaltenüberschriften.
  3. Zum Ändern der Spurdarstellung klicken Sie mit der rechten Maustaste auf Einstellen, und wählen Sie Eigenschaften festlegen....

Es stehen mehrere Partikelspurtypen zur Verfügung. Wählen Sie den gewünschten Typ aus dem Menü Darstellung.

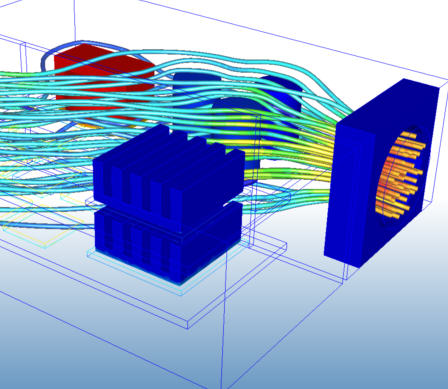

Zylinder

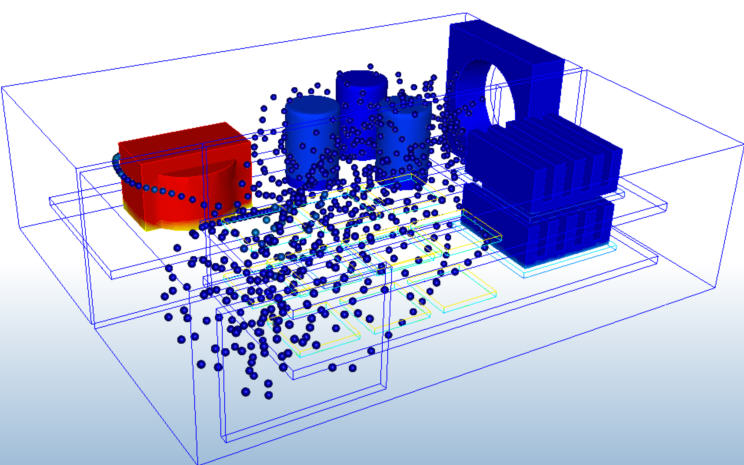

Kugeln

Die Animationsmethode ist bei Kugeln etwas anders als bei den übrigen Partikelspurarten. Anstatt sich im Verlauf der Partikelspur einfach auszuweiten, werden Kugeln von der Quellfläche „ausgestoßen“. Dadurch wird ein äußerst informativer Effekt erzeugt, der den Fließweg durch das gesamte Modell illustriert.

Kugelförmige Partikelspuren werden nur „flussabwärts“ gezeichnet, d. h. in der Strömung oberhalb der Entstehungsfläche werden keine Spuren angezeigt.

Linien

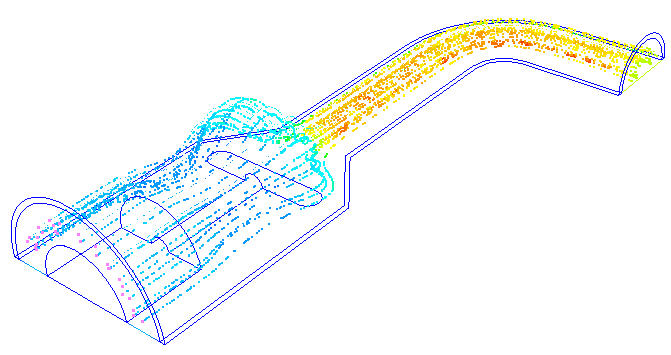

Punkte

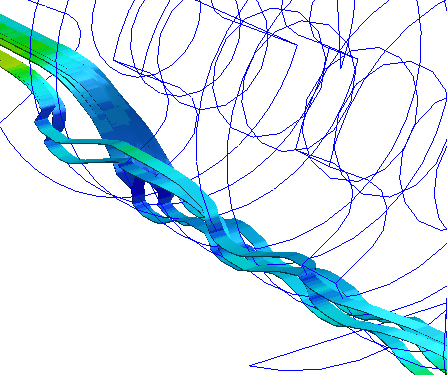

Bänder

Kometen

Weitere Attribute

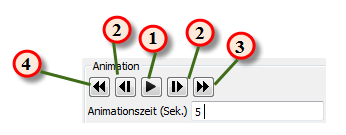

Animation

  1. Starten Sie die Animation, indem Sie auf die Schaltfläche Wiedergeben klicken. Während der Animation ändert sich diese Schaltfläche in Pause.
  2. Um Partikel vorwärts oder rückwärts "wachsen" zu lassen, klicken Sie auf eine der Schaltflächen der inkrementellen Schritte.
  3. Um die Partikel in ihrer längsten Form anzuzeigen, klicken Sie auf die Schaltfläche Schnellvorlauf.
  4. Um die Partikel in ihrer kürzesten Form anzuzeigen, klicken Sie auf die Schaltfläche Zurückspulen.

Löschen von Partikelspuren

Messen von Daten und Plotten der Daten auf einer Ebene

Neben der visuellen Darstellung des Strömungs- und Wärmeübertragungsverhaltens ermöglicht die Ergebnisebene den Zugriff auf die Ergebnisse der verschiedenen Größen. Ergebnisse können mithilfe von drei Methoden in Echtzeit gemessen werden:

Abtasten mit der Maus

  1. Bewegen Sie den Mauszeiger über die gewünschte Position auf der Ergebnisebene.
  2. Anzeige der Ergebnisse in der Statusleiste unten links auf der Benutzeroberfläche.

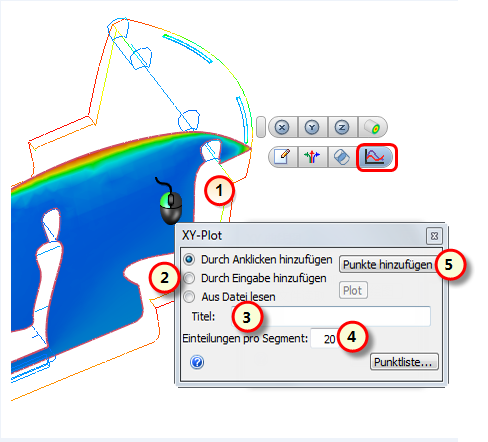

Erstellen von xy-Darstellungen

Erstellen Sie einen XY-Plot, indem Sie Punkte auf einer Schnittfläche auswählen, Punktkoordinaten eingeben oder Punkte verwenden, die bei einem vorherigen Plot gespeichert wurden. Die maximale Anzahl von Punkten in einem XY-Plot ist 500.

Schritt 1: Erstellen Sie eine Ergebnisebene, und öffnen Sie das Dialogfeld XY-Plot.

Schritt 2: Wählen Sie die Punktauswahlmethode aus:

Anmerkung: Sie können gespeicherte Punktpositionen verwenden, um einen Plot für ein anderes Szenario zu erstellen.

Schritt 3: Geben Sie den Titel ein

Schritt 4: Ändern Sie die Anzahl der Unterteilungen

Anmerkung: Die Anzahl der Unterteilungen muss zwischen 2 und 500 liegen.

Schritt 5: Erstellen Sie den Plot

Tabelle speichern

Mit diesem Befehl wird eine .csv-Datei (CSV: Comma Separated Variable) der gleichmäßigen Verteilung von Punkten auf der Ebene gespeichert.

Um die Anzahl der in der Tabelle gespeicherten Punkte zu ändern, ändern Sie auf der Registerkarte "Vektoreinstellungen" den Rasterabstand:

Messen von Werten mithilfe einer Ebene

Mithilfe des Größenrechners können Sie größengewichtete Ergebnisse auf einer Ergebnisebene schnell berechnen and anzeigen. Größenergebnisse (größengewichtete Ergebnisse) werden bei Verschiebung der aktiven Ebene automatisch aktualisiert.

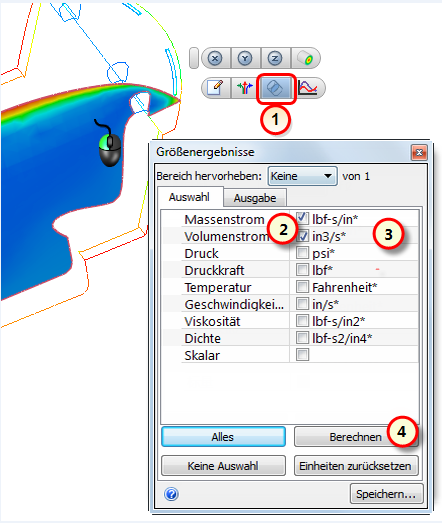

Arbeitsablauf

Positionieren Sie zunächst die Ergebnisebene an der gewünschten Stelle.

  1. Öffnen Sie das Dialogfeld Größen.
  2. Wählen Sie die gewünschten Größen für die Größenberechnung aus.
  3. Ändern Sie die Einheit der Ausgabegröße in der benachbarten Menüliste.
  4. Klicken Sie auf die Schaltfläche Berechnen.
  5. Die Größenergebnisse werden in die Registerkarte Ausgabe geschrieben.

Um Größendaten bei der Animation einer transienten Analyse zu speichern, klicken Sie auf die Schaltfläche Speichern. Die Ergebnisse der aktiven Zeitschritte werden in einer Excel-CSV-Datei gespeichert.

Anmerkungen
