In dieser Übung lernen Sie, wie Strömungs- und Wärmeübertragungsergebnisse mithilfe von Ebenen bewertet werden.

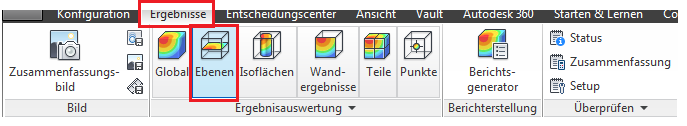

1. Wählen Sie Ebenen auf der Registerkarte Ergebnisse:

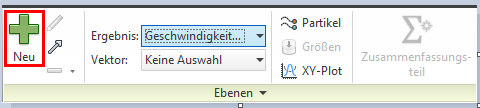

2. Erstellen Sie eine Ebene, indem Sie auf Hinzufügen klicken:

Überblick über Ergebnisse

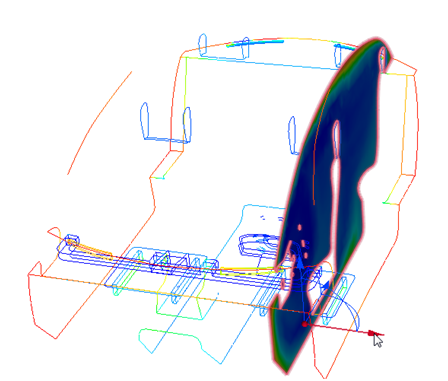

3. Verschieben Sie die Ergebnisebene, indem Sie die Maus auf dem Dreiergruppenpfeil in x-Richtung ziehen. Tasten Sie die Ebene langsam ab, um die Temperaturverteilung im Fahrgastraum anzuzeigen.

Anmerkung: Die Ergebnisse weichen von den hier angezeigten möglicherweise leicht ab. Dies ist auf Unterschiede im Netz zurückzuführen, die durch Variationen der verschiedenen CAD-Modell-Geometrien entstehen.

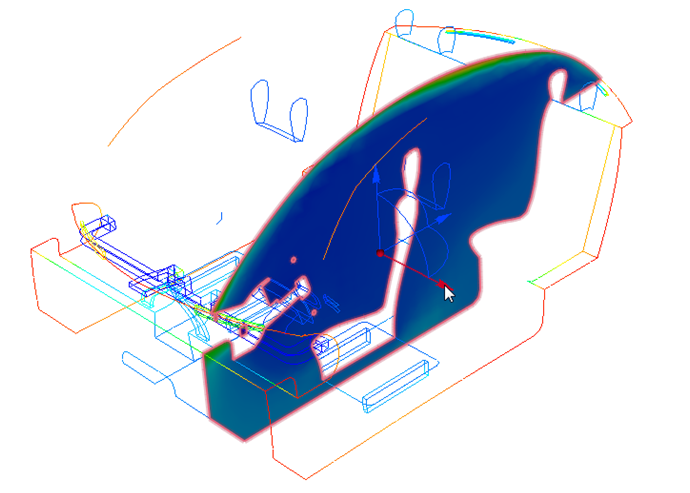

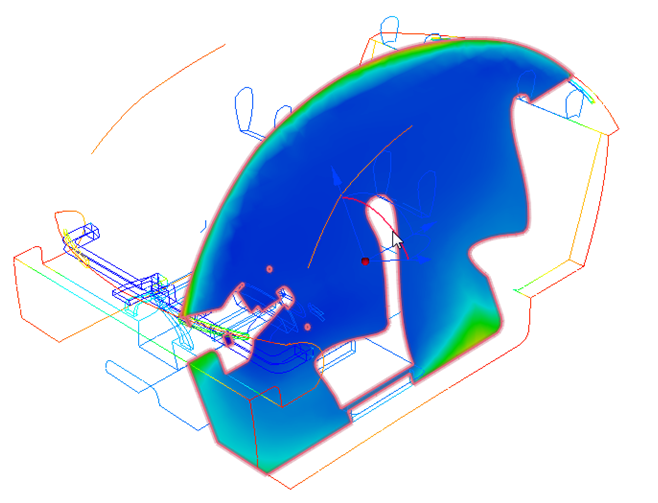

4. Drehen Sie die Ergebnisebene, indem Sie die Maus über den unten abgebildeten Triaden-Bogen ziehen. Untersuchen Sie mit dieser Methode die Temperaturverteilung überall im Fahrgastraum.

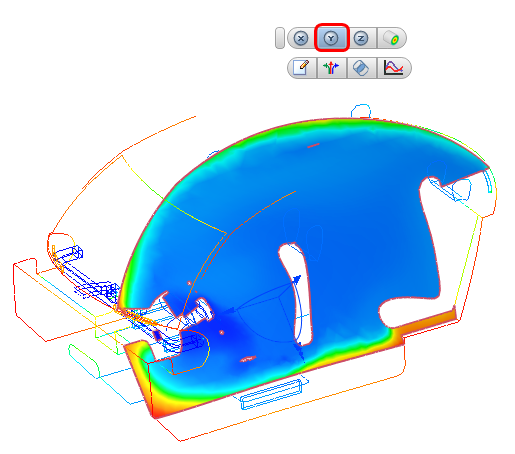

5. Richten Sie die Ergebnisebene an der vertikalen Achse aus. Klicken Sie mit der linken Maustaste auf die Ebene, und wählen Sie das y-Symbol.

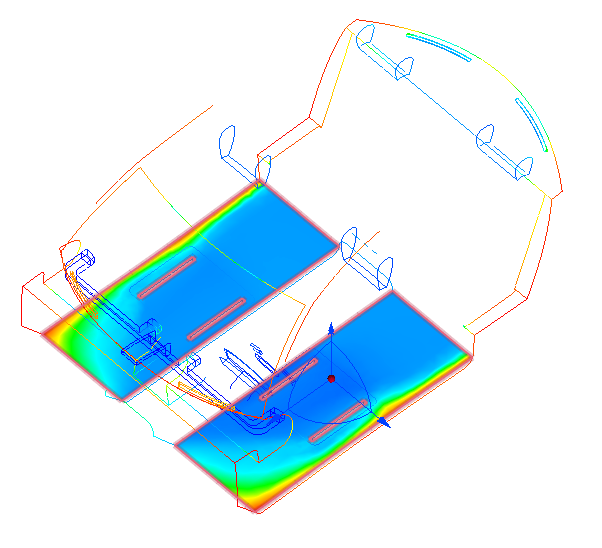

6. Verschieben Sie die Ergebnisebene, indem Sie die Maus auf den Triaden-Y-Richtungspfeil ziehen.

Anmerkung: Die höchsten Temperaturen treten in der Nähe des Fahrgastraumbodens auf.

7. Um die Ergebnisebene an der Z-Achse auszurichten, klicken Sie mit der linken Maustaste auf die Ebene und wählen das Symbol Z aus:

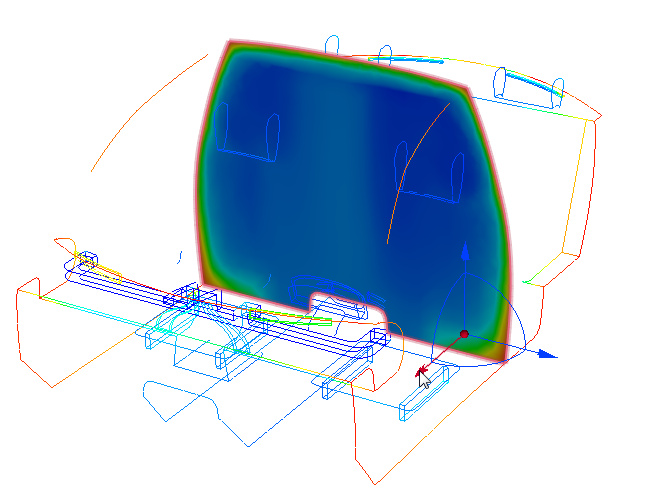

8. Ziehen Sie den Dreiergruppenpfeil normal zur Ebene, um die Temperaturverteilung im Fahrgastraum anzuzeigen.

Anmerkung: Die höheren Temperaturen sind an den Füßen der Fahrzeuginsassen auf den Vorder- und Rücksitzen festzustellen. In der Mitte des Fahrgastraums ist ein Bereich mit etwas höheren Temperaturen vorhanden.

Anmerkung: Das Ziel dieser Studie ist, zu untersuchen, ob die Kühlung im Fahrgastraum in vertikaler Richtung gleichmäßig verläuft und wie groß die Unterschiede zwischen den Temperaturen auf den Vordersitzen und den Rücksitzen sind. Idealerweise sollten diese Temperaturunterschiede sehr gering oder überhaupt nicht vorhanden sein.

9. Um die Temperaturen bei den Insassen auf den Vorder- und Rücksitzen zu messen, positionieren Sie die Ebene normal zur x-Achse und durch die Vorder- und Rücksitze hindurch. Klicken Sie mit der linken Maustaste auf die Ergebnisebene, und klicken Sie in der Symbolleiste auf X. Ziehen Sie die Ebene, sodass sie den flachen Außenflächen der Kopfstützen der Vorder- und Rücksitze entsprechend ausgerichtet ist; siehe Abbildung:

10. Um die Ansicht normal zur Ebene auszurichten, klicken Sie auf die Fläche Rechts vom Navigationswürfel.

So messen Sie die Temperaturen auf der Ebene:

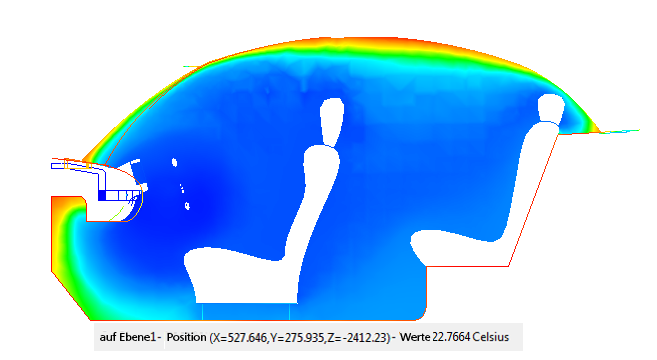

11. Um Temperaturwerte abzurufen, bewegen Sie den Mauszeiger über die Ebene. Die Temperaturwerte werden in der Statusleiste unten links auf der Benutzeroberfläche angezeigt. Tasten Sie die Werte ab, und zwar in der Nähe der Füße, Knie, Hüften und Köpfe der Insassen auf den Vorder- und Rücksitzen.

Anmerkung: Falls Sie auf eine Stelle außerhalb der Autodesk® CFD-Benutzeroberfläche geklickt haben, müssen Sie irgendwo in das Modellanzeigefenster klicken, um sicherzustellen, dass die Abtastung auch aktiv ist.

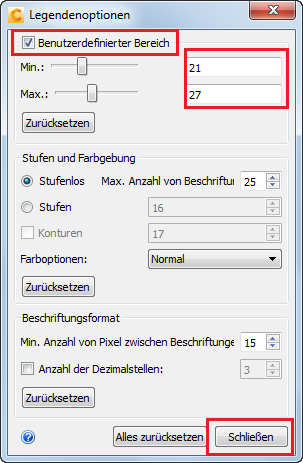

12. Heben Sie die Temperaturunterschiede in diesem Bereich hervor, indem Sie den Legendenbereich entsprechend einstellen:

• Klicken Sie mit der rechten Maustaste auf die Legende und wählen Sie Optionen.
• Aktivieren Sie Benutzerdefinierter Bereich.
• Stellen Sie den Legendenbereich ein, indem Sie den Wert 21 für Min. und den Wert 27 für Max. eingeben. Drücken Sie nach jeder Eingabe die Eingabetaste auf der Tastatur.
• Klicken Sie auf Schließen, um das Dialogfeld zu schließen.

Temperatur bei den Insassen

13. Klicken Sie mit der rechten Maustaste auf die Ergebnisebene, und wählen Sie XY-Plot aus.

14. Im Dialogfeld XY-Plot geben Sie Vorne als Titel ein, und klicken Sie dann auf Punkte hinzufügen.

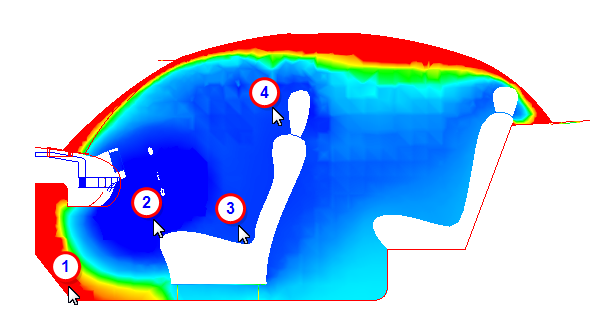

15. Wählen Sie Plot-Punkte aus, indem Sie auf die Ergebnisebene in der Nähe der Füße, Knie, Hüfte und des Kopfs des Frontsitzpassagiers klicken:

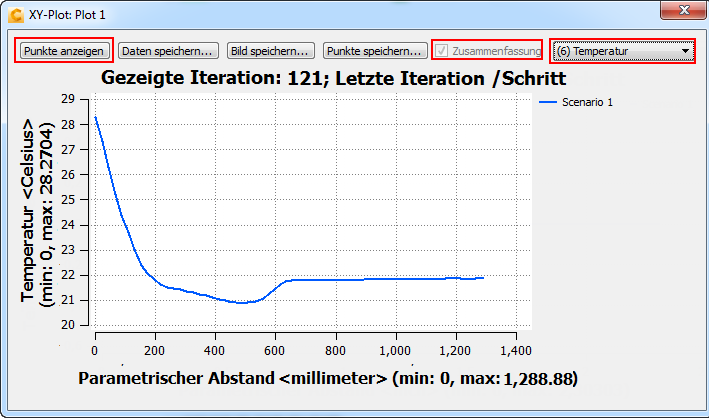

16. Klicken Sie im Dialogfeld XY-Plot auf Plotten.

17. Klicken Sie auf Punkte anzeigen, um die Punktsymbole auszublenden. Aktivieren Sie das Kästchen Zusammenfassung. Schließen Sie das Plot-Dialogfeld nach der Ergebnisuntersuchung.

Anmerkung: Sie können auch andere zu messende Ergebnisse aus der Dropdown-Liste oben rechts im Plot-Fenster auswählen.

Anmerkung: Die Temperatur an den Füßen des Frontpassagiers ist ca. 7 °C höher als die Temperatur nahe der anderen Körperteile. Anhand dieser Informationen wird dieses Modell bewertet. Aus diesem Grund speichern Sie diese Informationen im Entscheidungscenter, indem Sie das Kästchen Zusammenfassung aktivieren.

18. Um die Temperaturen bei den hinteren Passagieren zu plotten, öffnen Sie das Dialogfeld XY-Plot (wenn es nicht bereits geöffnet ist). Geben Sie den Titel hinten für XY-Plot ein.

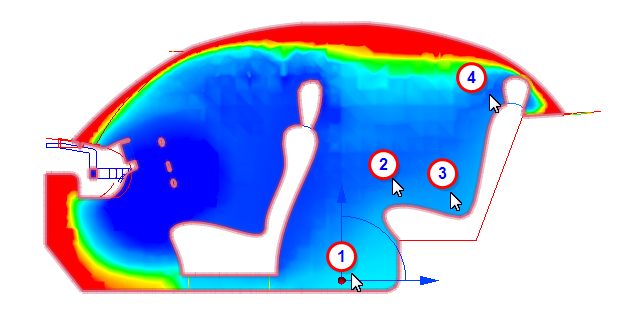

19. Um Plot-Punkte auszuwählen, klicken Sie im Dialogfeld XY-Plot auf Punkte hinzufügen und klicken auf die Ergebnisebene in der Nähe der Füße, Knie, Hüfte und des Kopfs des Rücksitzpassagiers:

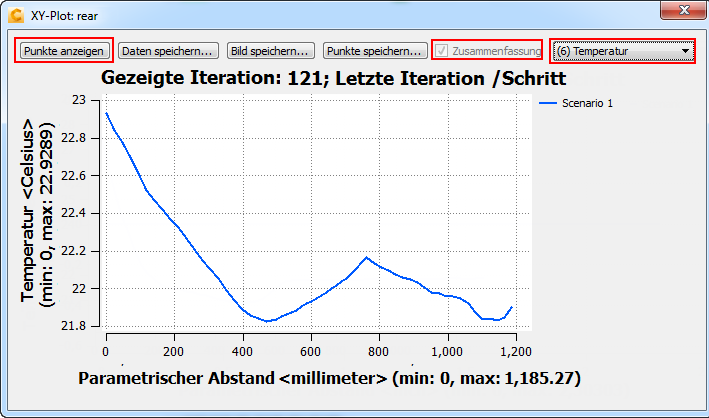

20. Klicken Sie im Dialogfeld XY-Plot auf Plotten.

21. Klicken Sie auf Punkte anzeigen, um die Punktsymbole auszublenden. Aktivieren Sie das Kästchen Zusammenfassung. Schließen Sie das Plot-Dialogfeld nach der Ergebnisuntersuchung.

Anmerkung: Die Temperatur an den Füßen des hinteren Passagiers ist ca. 3 °C höher als die Temperatur in der Nähe des Kopfes, und die Temperatur an der Hüfte und den Knien ist ebenfalls höher als am Kopf. Anhand dieser Informationen wird dieses Modell bewertet. Aus diesem Grund speichern Sie diese Informationen im Entscheidungscenter, indem Sie das Kästchen Zusammenfassung aktivieren.

22. Um diese Ansicht für den späteren Vergleich zu speichern, klicken Sie mit der rechten Maustaste außerhalb des Modells und wählen Zusammenfassungsbild erfassen. (Sie können auch auf Zusammenfassungsbild auf der Registerkarte Ergebnisse klicken.)

Ende der Übung
