Durch das Animieren kann der Verlauf der Ergebnisse über die Zeit dargestellt werden. In diesem Beispiel verdeutlicht die Animation, wie schnell sich das Ventil erwärmt. Mithilfe der Animation kann die Temperaturverteilung in Abhängigkeit von der Zeit nachvollzogen werden. Derartige Informationen sind für die Beurteilung von thermischen Belastungen erforderlich, die zu einem Versagen führen können.
Klicken Sie auf der Registerkarte Ergebnisse auf Ebenen:
Um die Ebene auszurichten, klicken Sie mit der linken Maustaste darauf und klicken auf das Symbol aus dem kontextbezogenen Werkzeugkasten:
Z
Verschieben Sie die Schnittebene in die Nähe der Symmetriefläche.
Wählen Sie zum Anzeigen einer Temperaturergebnisebene Temperatur im Menü Ergebnisse in der kontextabhängigen Gruppe Ebenen aus.
Um das Dialogfeld Animation zu öffnen, klicken Sie mit der rechten Maustaste außerhalb des Modells und wählen Animation.
Klicken Sie auf die Schaltfläche Alles auswählen.
Klicken Sie auf die Schaltfläche Animieren.

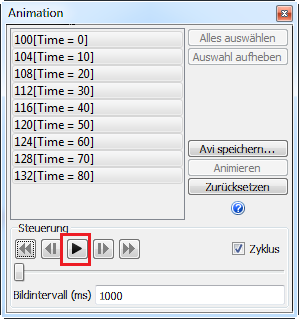

Klicken Sie auf die Schaltfläche Abspielen, um die Ergebnisse zu animieren.
Um die Animation anzuhalten, klicken Sie auf die Schaltfläche Pause.
Um die Einträge aus der Liste Aktive Ergebnisse zu löschen, klicken Sie auf die Schaltfläche Zurücksetzen.
Weitere Informationen über die Ergebnisanimation
Herzlichen Glückwunsch! Sie haben die Übung erfolgreich abgeschlossen. Klicken Sie hier, um zur Titelseite für die Lernprogramme zurückzukehren.
