Klicken Sie auf der Registerkarte Konfiguration auf Start:
Klicken Sie auf die Registerkarte Physik.
Strömung = Ein
Klicken Sie auf die Registerkarte Steuerungen.
Auszuführende Iterationen = 100

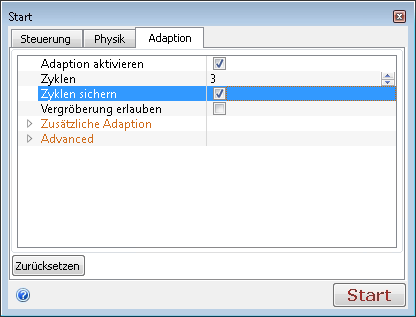

Klicken Sie auf die Registerkarte Adaption.
Aktivieren Sie die Adaption = Ein.
Zu durchlaufende Zyklen = 3.
Zyklen speichern = Ein.
Klicken Sie zum Starten der Analyse auf die Schaltfläche Start.
Die Simulation führt insgesamt vier Zyklen aus:
- Im ersten Zyklus wird die Simulation mit dem Netz ausgeführt, das wir mit der automatischen Größenbestimmung definiert haben.
- Wenn der Vorgang abgeschlossen ist, wird das Szenario in "Szenario 1 - Netz 1" umbenannt und geklont. Das neue Szenario erhält den Namen "Szenario 1".
- Das Netz aus Szenario 1 wird dann basierend auf dem Ergebnisfeld verfeinert, und weitere 100 Iterationen werden ausgeführt.
- Dieser Vorgang wird noch drei Mal wiederholt.

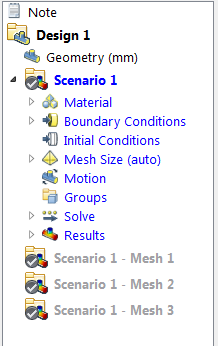

Nach Abschluss der Designstudie enthält Szenario 1 das endgültige Netz. Szenario 1 - Netz 1, Szenario 1 - Netz 2 und Szenario 1 - Netz 3 enthalten die Zwischennetze. Die Designstudienleiste sollte wie folgt aussehen:
